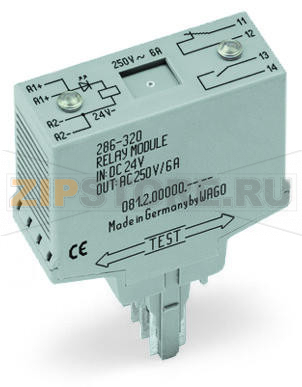

Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 1 замык. и 1 размык. контакт; Предельный длительный ток: 6 А; Красный индикатор состояния; Ширина модуля: 20 мм; серые Wago 286-320

Name: Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 1 замык. и 1 размык. контакт; Предельный длительный ток: 6 А; Красный индикатор состояния; Ширина модуля: 20 мм; серые Wago 286-320
Brand: Wago
SKU: 286-320

Каталожный номер 286-320

Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 1 замык. и 1 размык. контакт; Предельный длительный ток: 6 А; Красный индикатор состояния; Ширина модуля: 20 мм; серые Wago 286-320

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "170688" ["product_id"]=> string(6) "233303" ["id_1c"]=> NULL ["sku"]=> string(7) "286-320" ["sort"]=> string(1) "1" ["name"]=> string(7) "286-320" ["image_id"]=> NULL ["price"]=> float(94) ["primary_price"]=> string(8) "0.989444" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(94) ["unconverted_price"]=> float(0.98) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(94) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 94 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Технические данные

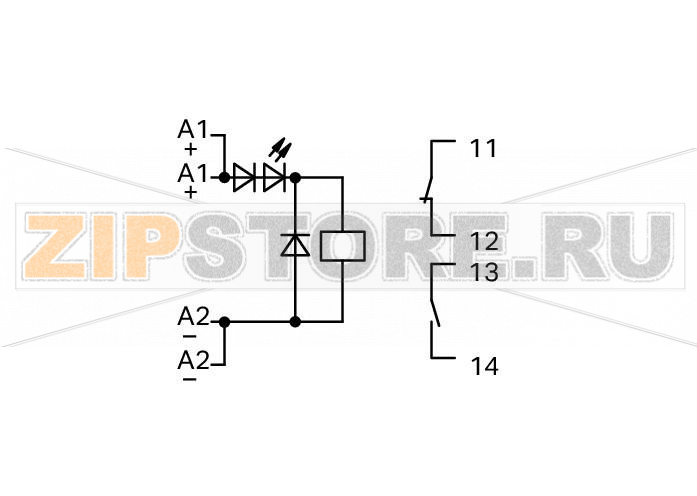

Схема управления:

Номинальное входное напряжение UN	DC 24 V
Диапазон входного напряжения	±10 %
Номинальный входной ток при UN	7,4 mA

Цепь нагрузки:

Количество размыкающих контактов	1
Количество замыкающих контактов	1
Материал контактов (реле)	AgSnO2
Предельный длительный ток	6 A
Максимальный ток включения (активная нагрузка)	AC 15 A / 1 s
Максимальное коммутационное напряжение	AC 250 V
Максимальная коммутационная мощность (активная нагрузка)	AC 1500 VA
Время срабатывания (тип.)	10 ms
Время возврата	4 ms
Время дребезга (тип.)	1 ms
Электрический ресурс (НР; активная нагрузка; 23 °C)	100 × 10³ операций переключения
Механический ресурс (НР; активная нагрузка; 23 °C)	50 × 10⁶ операций переключения

Индикация:

Индикация состояния

Красный светодиод (LED)

Защита и безопасность:

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	2
Электрическая прочность, цепь управления/цепь нагрузки (AC, 1 мин)	3 kVrms
Электрическая прочность разомкнутого контакта (AC, 1 мин)	1 kVrms
Электрическая прочность, цепь нагрузка/нагрузка (AC, 1 мин)	1,5 kVrms
Степень защиты	IP20

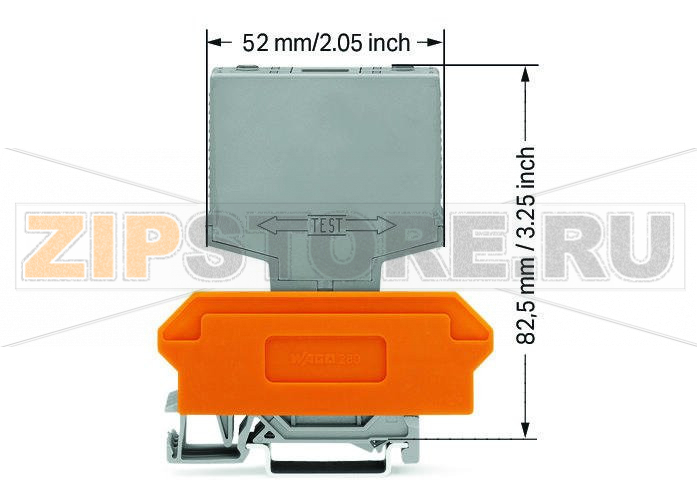

Геометрические данные:

Ширина	20 mm / 0.787 inch
Высота от верхнего края DIN-рейки	82,5 mm / 3.248 inch
Длина	52 mm / 2.047 inch

Механические данные:

Тип монтажа

Вставной модуль для несущих клемм

Материалы:

Цвет	серый
Пожарная нагрузка	0,39 MJ
Вес	32,5 g

Условия эксплуатации:

Температура окружающего воздуха (эксплуатация при UN)	-25 … 40 °C
Температура окружающего воздуха (хранение)	-25 … 70 °C
Температура обработки/монтажа	-25 … +50 °C

Стандарты и спецификации:

Стандарты и спецификации

EN 60664-1

Коммерческие данные:

Группа продукта	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454319502
Код ТН ВЭД	85364900990

Релейный модуль WAGO 286-320 предназначен для надежного гальванического разделения и коммутации сигналов в системах промышленной автоматизации, машиностроении и инженерных системах зданий. Конструкция модуля выполнена в виде вставного решения для несущих клемм, что упрощает монтаж, обслуживание и замену без переразводки проводников. Наличие размыкающего и замыкающего контактов позволяет гибко строить схемы управления, а контактный материал обеспечивает устойчивость к износу при типовых режимах коммутации. Для быстрой диагностики предусмотрен красный светодиод, наглядно отображающий состояние.

WAGO 286-320 удобно применять для управления исполнительными механизмами, подсистемами освещения, насосами, клапанами и обмотками реле/пускателей. Компактный корпус экономит место в шкафу управления, а совместимость с несущими клеммами позволяет стандартизировать интерфейсную часть панели. Электрическая прочность изоляции способствует безопасной работе при типичных для шкафов автоматизации условиях, а степень защиты подходит для монтажа в закрытых аппаратах с соблюдением норм по окружающей среде.

Типичные причины отказов

Превышение предельно допустимой коммутационной нагрузки: ток, напряжение или мощность выше допустимых значений приводит к подгоранию, оплавлению или привариванию контактов.
Коммутация индуктивных нагрузок без демпфирующих цепей (RC-цепь, варистор, диод): высокие перенапряжения вызывают дугообразование и ускоренный износ.
Неправильное питание катушки: завышенное напряжение перегревает катушку, заниженное — вызывает дрожание и ускоренный износ контактов.
Агрессивная среда, запыленность и влажность: коррозия контактных поверхностей и снижение сопротивления изоляции.
Повышенная температура внутри шкафа и плохое охлаждение: ускоренное старение материалов и деградация пайки.
Механические воздействия: вибрации, удары, неправильная установка/снятие вставного модуля.
Импульсные перенапряжения в сети при отсутствии защиты от бросков и грозовых импульсов.

Как понять, что модуль вышел из строя

Отсутствие характерного щелчка и переключения контактов при подаче управляющего сигнала.
Индикатор не загорается при наличии напряжения управления (при исправной цепи питания).
Состояние выходных контактов не соответствует команде: контакт «залип» или вовсе не замыкается/не размыкается.
Аномально высокий нагрев корпуса в рабочем режиме, потемнение или следы оплавления.
Нестабильная работа: самопроизвольные срабатывания, дрожание контактов при нормальном питании.
Результаты проверки мультиметром: обрыв или короткое замыкание катушки; повышенное переходное сопротивление контактов.
Запах гари, следы копоти, визуальные повреждения контактной группы.

Рекомендации по эксплуатации и уходу

Поддерживайте корректный уровень и полярность напряжения управления, соблюдайте требования по питанию.
Не превышайте допустимые параметры коммутируемой нагрузки; учитывайте характер нагрузки (активная/индуктивная).
Используйте защиту для индуктивных цепей (RC-цепи, варисторы, диоды свободного хода) и устройства защиты от перенапряжений.
Обеспечьте достаточную вентиляцию шкафа и температурный режим согласно условиям эксплуатации.
Периодически осматривайте модуль: проверяйте чистоту, крепление проводников, отсутствие следов перегрева и коррозии.
Проводите регламентные проверки: контроль переключения, измерение сопротивления катушки и контактных соединений.
При интенсивной коммутации или тяжелых режимах планируйте превентивную замену модуля, используйте оригинальные компоненты WAGO 286-320.
Соблюдайте аккуратность при установке/снятии вставного модуля, исключайте механические нагрузки на корпус и клеммы.

Релейный модуль WAGO 286-320 обеспечивает устойчивую и предсказуемую работу интерфейсных цепей в промышленной автоматизации. Соблюдение рекомендаций по подключению и защите нагрузки, а также регулярный контроль состояния позволяют существенно продлить срок службы устройства и повысить общую надежность системы.
