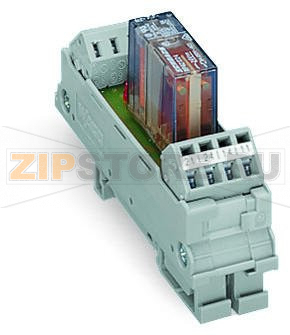

Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 2 перекидных контакта; Предельный длительный ток: 6 А; Ширина модуля: 23 мм; 2,50 mm; серые Wago 288-312

Name: Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 2 перекидных контакта; Предельный длительный ток: 6 А; Ширина модуля: 23 мм; 2,50 mm; серые Wago 288-312
Brand: Wago
SKU: 288-312

Каталожный номер 288-312

Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 2 перекидных контакта; Предельный длительный ток: 6 А; Ширина модуля: 23 мм; 2,50 mm; серые Wago 288-312

Розничная цена

49 $ с НДС

array(34) { ["id"]=> string(6) "170732" ["product_id"]=> string(6) "233346" ["id_1c"]=> NULL ["sku"]=> string(7) "288-312" ["sort"]=> string(1) "1" ["name"]=> string(7) "288-312" ["image_id"]=> NULL ["price"]=> float(4611) ["primary_price"]=> string(9) "48.535386" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4611) ["unconverted_price"]=> float(48.53) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4611) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 4 611 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Технические данные

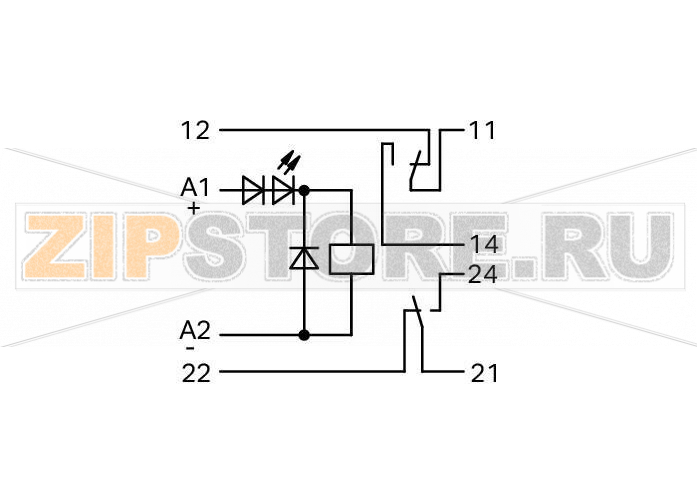

Схема управления

Номинальное входное напряжение UN	DC 24 V
Диапазон входного напряжения	±10 %
Номинальный входной ток при UN	21,8 mA

Цепь нагрузки

Количество перекидных контактов	2
Материал контактов (реле)	AgNi 0.15
Предельный длительный ток	6 A
Максимальный ток включения (активная нагрузка)	AC 14 A / 4 s
Максимальное коммутируемое напряжение	AC 250 V
Максимальная коммутируемая мощность (активная нагрузка)	AC 1500 VA
Время срабатывания (тип.)	8 ms
Время возврата	3 ms
Время дребезга (тип.)	2 ms
Электрический ресурс (НО; активная нагрузка; 23 °C)	100 × 10³ циклов
Механический ресурс (НО; активная нагрузка; 23 °C)	20 × 10⁶ циклов

Защита и безопасность

Номинальное напряжение	250 V
Номинальное импульсное выдерживаемое напряжение	2,5 kV
Степень загрязнения	2
Испытательное напряжение, цепь управления/нагрузки (AC, 1 мин)	2 kVrms
Испытательное напряжение, разомкнутый контакт (AC, 1 мин)	1 kVrms
Испытательное напряжение, цепь нагрузки/цепь нагрузки (AC, 1 мин)	1,5 kVrms

Данные соединения

Технология соединения	CAGE CLAMP®
Клемма WAGO	Серия WAGO 236
Сечение одножильных проводников	0,08 … 2,5 mm² / 28 … 12 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 mm² / 28 … 12 AWG
Длина зачистки	5 … 6 mm / 0.2 … 0.24 inch

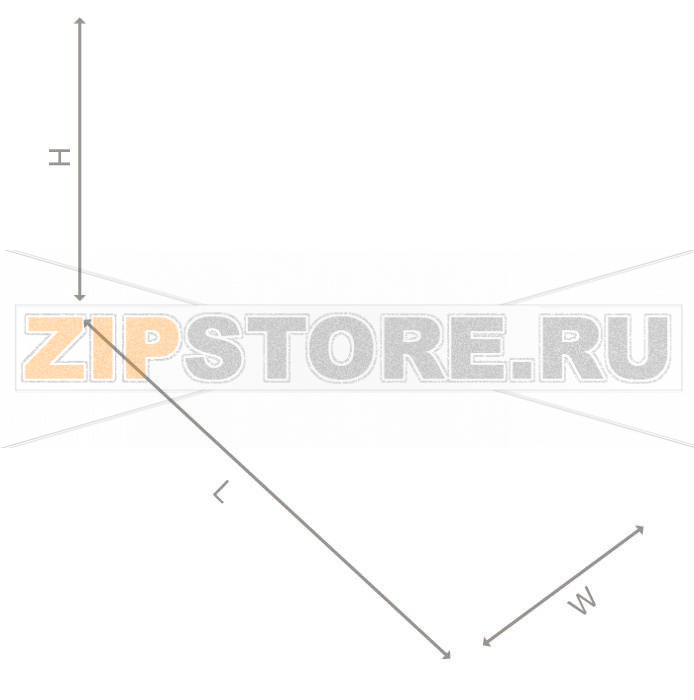

Геометрические данные

Ширина	22,5 mm / 0.886 inch
Высота от верхнего края DIN-рейки	48 mm / 1.89 inch
Длина	85 mm / 3.346 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	серый
Пожарная нагрузка	0,505 MJ
Вес	46,5 g

Требования к окружающей среде

Температура окружающей среды (эксплуатация) при UN	-25 … 40 °C
Температура окружающей среды (хранение)	-40 … 80 °C
Температура монтажа/обработки	-25 … +50 °C

Стандарты и спецификации

Стандарт

EN 60664-1

Коммерческие данные

Группа продукта	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454468293
Код ТН ВЭД	85364900990

Описание

Релейный модуль WAGO 288-312 предназначен для гальванической развязки и коммутации цепей управления и силовой нагрузки в системах автоматизации. Модуль устанавливается на стандартную DIN-рейку 35 мм, использует пружинную технологию зажима CAGE CLAMP®, что ускоряет монтаж и повышает надежность соединений. Благодаря двум перекидным контактам устройство подходит для переключения разнообразных нагрузок, включая сети переменного напряжения, освещение, катушки контакторов, соленоиды и исполнительные механизмы.

Компактная конструкция облегчает размещение в распределительных шкафах с высокой плотностью компонентов. Применение контактного материала AgNi снижает износ при коммутации активных и умеренно индуктивных нагрузок. Соответствие EN 60664-1 и выдерживаемые диэлектрические испытания подтверждают уровень изоляции и безопасность при эксплуатации в промышленной среде со степенью загрязнения 2.

Модуль WAGO 288-312 уместен в машиностроении, энергетике, инженерных системах зданий и на объектах с PLC/ПЛК, где требуется согласование уровней сигналов и безопасное управление нагрузкой. Пружинные клеммы допускают подключение одножильных и многопроволочных проводников небольших и средних сечений, что обеспечивает гибкость в проектировании и обслуживании.

Типовые причины поломок

Перегрузка по току и частые пиковые пусковые токи (лампы, емкостные блоки), приводящие к подгоранию или свариванию контактов.
Коммутация индуктивных нагрузок без демпфирующих цепочек (диод, RC-цепь, варистор) — ускоренный износ и дугообразование.
Превышение допустимого числа циклов включений/выключений или высокая частота срабатываний.
Повышенная температура в шкафу, недостаточная вентиляция, приводящие к ускоренному старению катушки и контактов.
Неправильный монтаж проводников (слишком длинная/короткая зачистка, несоответствие сечения) — локальный нагрев и ослабление контакта.
Вибрации, загрязнение, влажность и коррозионно-активная атмосфера.
Переполюсовка или перенапряжение на катушке управления.

Как понять, что запчасть вышла из строя

Отсутствие срабатывания при наличии управляющего напряжения (нет характерного «щелчка»; индикатор, если имеется, не горит).
Залипание выходных контактов: нагрузка не отключается или не включается, измеряется ненормальная проводимость/обрыв.
Повышенное переходное сопротивление — нагрев корпуса, потемнение пластика, запах перегрева.
Неисправность катушки: обрыв или короткое замыкание (аномальное сопротивление при измерении мультиметром).
Нестабильная работа: дребезг, случайные отключения при вибрациях.

Рекомендации по уходу и эксплуатации

Выбирать модуль с запасом по току для типов нагрузок с высоким пусковым током; при необходимости использовать промежуточные контакторы.
Для индуктивных нагрузок обязательно применять защитные цепочки: диод (DC), RC-цепь или варистор (AC), согласованные с параметрами нагрузки.
Соблюдать температурные диапазоны эксплуатации и обеспечивать вентиляцию шкафа; избегать плотной установки без зазоров при повышенных температурных режимах.
Подключать проводники в пределах допустимого сечения, придерживаться длины зачистки 5–6 мм; периодически проверять надежность фиксации в клеммах CAGE CLAMP®.
Планово контролировать состояние: внешний осмотр, проверка нагрева под рабочей нагрузкой, тестовое срабатывание, измерение сопротивления катушки и контактов.
Защищать модуль от пыли и влаги; при загрязнении отключать питание и производить сухую чистку.
При признаках деградации контактов, перегрева или превышении ресурса — производить своевременную замену модуля WAGO 288-312.

Соблюдение перечисленных рекомендаций повышает надежность работы релейного модуля в составе систем управления и снижает риск простоев оборудования.
