Технические данные
Схема управления:
| Nominal input voltage UN | DC 48 V |
| Input voltage range | -20 … +10 % |
| Nominal input current at UN | 18,5 mA |
Цепь нагрузки:
| Number of changeover/switchover contacts | 4 |
| Contact material (relay) | AgCe |
| Limiting continuous current | 5 A |
| Max. make current (resistive) | (AC) 15 A / 4 s |
| Max. switching voltage | AC 250 V |

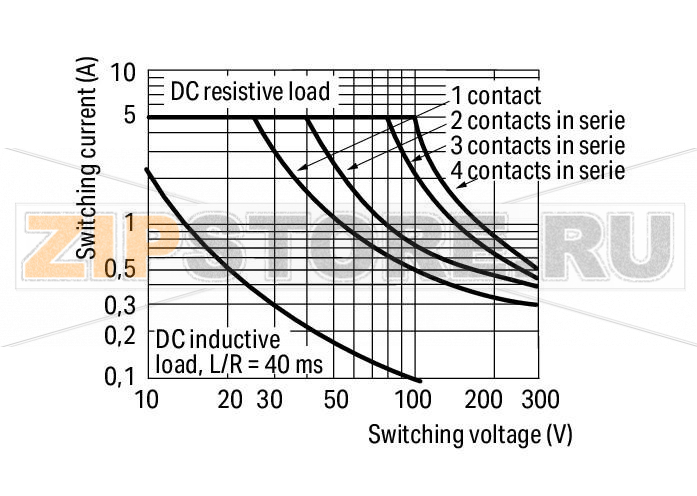

| Max. switching power (resistive) | AC 1250 VA; DC see load limit curve |
| Switching capacity | AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V |
| Recommended minimum load | 12 V / 100 mA |
| Время срабатывания (тип.) | 25 ms |
| Время возврата | 25 ms |
| Время дребезга (тип.) | 4 ms |
| Electrical life (N.O.; resistive load; 23 °C) | 100 x 103 switching operations |
| Mechanical life (N.O.; resistive load; 23 °C) | 20 x 106 switching operations |
Signaling
| Индикация состояния | LED red Mechanical |
Защита и безопасность:
| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 2,5 kV |
| Степень загрязнения | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 1,5 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Dielectric strength, load/load circuit (AC, 1 min) | 1,5 kVrms |
| Степень защиты | IP20 |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Размеры одножильных проводников | 0,34 … 1,5 mm? / 22 … 16 AWG |
| Тонкие многожильные проводники | 0,34 … 1,5 mm? / 22 … 16 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Примечание (поперечное сечение проводника) | 2 x 0.34 … 2 x 1.5 mm? / 1 x 2.5 mm? / 2 x 22 … 2 x 16 AWG |

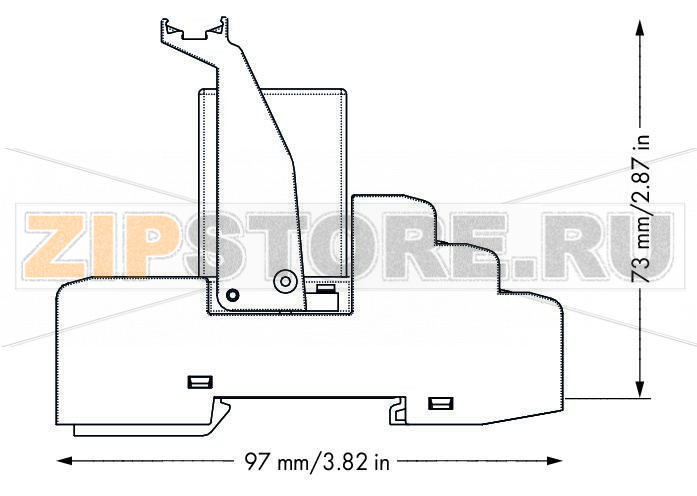

Geometrical Data
| Ширина | 31 mm / 1.22 inch |
| Высота от верхнего края DIN-рейки | 73 mm / 2.874 inch |
| Длина | 97 mm / 3.819 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Пожарная нагрузка | 1,225 MJ |
| Вес | 96,7 g |
Environmental Requirements
| Surrounding air (operating) temperature at UN | -25 … 70 °C |
| Surrounding air (operating) temperature for UL | -25 … 50 °C |
| Surrounding air (storage) temperature | -40 … 80 °C |
| Processing temperature | -25 … +50 °C |
Стандарты и спецификации:
| Стандарты и спецификации | EN 61010-2-201; EN 61810-1; EN 61373; UL 508 (max. 50 °C) |
Elementary relay
| WAGO elementary relay | 858-161 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143567916 |
| Customs tariff number | 85364900990 |
| Производитель | Wago |
| Тип запчасти | Реле |
| Заказ кратно | 5 |
| Минимальный заказ | 5 |
| Вес | 0 кг |
