Релейный модуль; Реле с 2 перекидными контактами (2u); серые Wago 286-312

Name: Релейный модуль; Реле с 2 перекидными контактами (2u); серые Wago 286-312
Brand: Wago
SKU: 286-312

Каталожный номер 286-312

Релейный модуль; Реле с 2 перекидными контактами (2u); серые Wago 286-312 - Релейный модуль; Реле с 2 перекидными контактами (2u); серые Wago 286-312

Розничная цена

49 $ с НДС

array(34) { ["id"]=> string(6) "170771" ["product_id"]=> string(6) "233385" ["id_1c"]=> NULL ["sku"]=> string(7) "286-312" ["sort"]=> string(1) "1" ["name"]=> string(7) "286-312" ["image_id"]=> NULL ["price"]=> float(4688) ["primary_price"]=> string(9) "49.345888" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4688) ["unconverted_price"]=> float(49.34) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4688) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 4 688 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Технические данные

Схема управления:

Номинальное входное напряжение UN	DC 24 V
Диапазон входного напряжения	±10 %
Номинальный входной ток при UN	21,8 mA

Цепь нагрузки:

Количество перекидных контактов	2
Материал контактов (реле)	AgNi 0.15
Предельный длительный ток	7 A
Макс. коммутируемое напряжение	AC 250 V
Макс. коммутируемая мощность (активная нагрузка)	AC 1750 VA
Время срабатывания (тип.)	18 ms
Время возврата	3 ms
Время дребезга (тип.)	2 ms
Электрический ресурс (НО; активная нагрузка; 23 °C)	100 × 10³ циклов коммутации
Механический ресурс (НО; активная нагрузка; 23 °C)	30 × 10⁶ циклов коммутации

Индикация

Индикация состояния

Светодиод (красный)

Защита и безопасность:

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	2
Электрическая прочность, цепь управления/нагрузки (AC, 1 мин)	2 kVrms
Электрическая прочность, разомкнутый контакт (AC, 1 мин)	1 kVrms
Электрическая прочность, цепь нагрузка/нагрузка (AC, 1 мин)	1,5 kVrms
Степень защиты	IP20

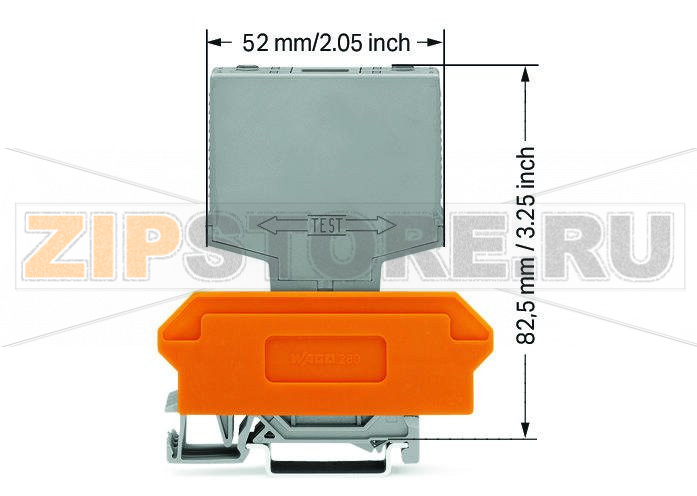

Габаритные данные

Ширина	20 мм / 0.787 inch
Высота от верхнего края DIN-рейки	82,5 мм / 3.248 inch
Длина	52 мм / 2.047 inch

Механические данные

Тип монтажа

Втыкаемый модуль для клеммных колодок-носителей

Материалы

Цвет	серый
Пожарная нагрузка	0,39 MJ
Вес	39,6 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) при UN	-25 … +40 °C
Температура окружающего воздуха (хранение)	-25 … +70 °C
Температура монтажа/обработки	-25 … +50 °C

Стандарты и спецификации:

Стандарты и спецификации

EN 60664-1

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454427986
Код ТН ВЭД	85364900990

Релейный модуль WAGO 286-312 — практичное решение для интерфейсной коммутации в шкафах управления и распределительных щитах. Конструкция типа «втыкаемый модуль для клеммных колодок-носителей» упрощает монтаж, ускоряет замену и обслуживание, а также облегчает стандартную маркировку и разводку. Модуль подходит для гальванической развязки, преобразования и усиления сигналов управления между ПЛК, датчиками, исполнительными механизмами и силовыми цепями в машиностроении, автоматизации зданий и технологических установках. Наличие встроенной светодиодной индикации облегчает диагностику состояния, а унифицированная конструкция сочетается с типовыми аксессуарами и проводниками.

WAGO 286-312 удобен при модернизации систем: замена реле выполняется без демонтажа всей колодки, что сокращает простой оборудования. Модульная архитектура позволяет гибко наращивать количество каналов, оптимизировать пространство на DIN-рейке и поддерживать аккуратную компоновку в шкафу. За счёт перекидных контактов обеспечивается универсальная логика коммутации, а механический ресурс рассчитан на длительную эксплуатацию при корректной нагрузке и должном качестве питания.

Типичные причины поломок

Переходные перенапряжения в цепи катушки и отсутствие соответствующих цепей подавления (варистор, RC-цепочка) при коммутации индуктивных нагрузок.
Перегрев из-за превышения допустимой нагрузки на контактах, слабого охлаждения или плотной установки без вентиляционного зазора.
Износ и подгорание контактов при частых срабатываниях, особенно на индуктивной или емкостной нагрузке без мер защиты.
Неправильное подключение, ослабленные клеммные соединения, повышенное переходное сопротивление и локальный нагрев.
Влияние загрязнений, пыли, конденсата и коррозии в шкафу при отсутствии должной защиты и условий эксплуатации.
Механические воздействия (вибрация, удар) и старение материалов при длительной работе.

Как понять, что модуль вышел из строя

Отсутствие щелчка и переключения контактов при подаче управляющего сигнала, индикация состояния не загорается.
Есть индикация, но электрическая цепь не меняет состояние (контакты не замыкаются/не размыкаются) — признак износа или подгорания контактов.
Нестабильная работа: периодические отказы, самопроизвольные переключения, перегрев корпуса.
Визуальные следы повреждений: потемнение, оплавление пластика, запах гари, следы окисления на клеммах.
Измерением мультиметром: повышенное переходное сопротивление на контактах, обрыв катушки или несоответствие фактического состояния контактной группы управляющему сигналу.

Рекомендации по уходу и эксплуатации

Поддерживайте корректные условия установки: достаточная вентиляция, соблюдение температурного диапазона и расстояний между модулями.
Используйте защиту от перенапряжений и выбросов при коммутации индуктивных нагрузок (варисторы, RC-цепочки, диоды свободного хода).
Периодически подтягивайте клеммные соединения, проверяйте отсутствие нагрева и следов окисления на проводах и клеммах.
Очищайте шкафы от пыли, предотвращайте попадание влаги и конденсата; при необходимости применяйте климатические решения.
Не превышайте рекомендуемые режимы коммутации и назначение контактов; распределяйте нагрузку равномерно по каналам.
Включайте проверку релейных модулей в регламент ТО: контроль индикации, тест переключения, оценка состояния контактов и клемм.
При признаках деградации контактов или катушки заменяйте реле заранее, используя совместимые оригинальные комплектующие.

Применение релейного модуля WAGO 286-312 позволяет стандартизировать коммутацию в шкафах управления, повысить удобство обслуживания и надёжность систем. Соблюдение описанных рекомендаций снижает риск отказов, продлевает срок службы и обеспечивает предсказуемую работу оборудования в составе автоматизированных установок.
