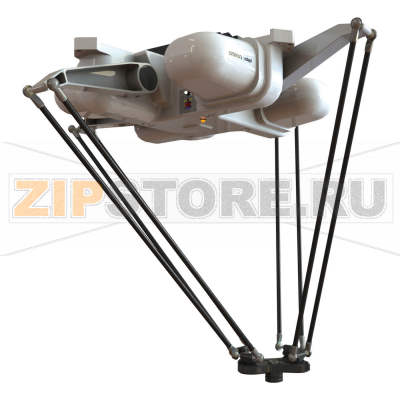

Робот фиксированный Quattro Omron 17214-26304

Описание товара

Роботы семейства Omron Quattro — это высокоскоростные параллельные (дельта) манипуляторы для задач пикинга, сортировки, упаковки и сборки. Модель ePLC800H P34 с контроллером SmartController EX ориентирована на интеграцию в линии пищевой, фармацевтической и электронной промышленности. Конструкция с потолочным креплением, жесткая кинематика и развитые средства синхронизации с конвейером обеспечивают стабильный такт и высокую повторяемость при работе с различными типами изделий. Для повышенной жесткости и гигиеничности разделены зоны по степеням защиты: верхние узлы, привод и электроника — в «сухой» зоне, нижняя часть и рабочая платформа — защищены для работы в производственной среде и допускают влажную мойку в пределах заявленного IP. Это делает Quattro ePLC800H подходящим как для сухих, так и для умеренно влажных участков. Модификации, включая Робот фиксированный Quattro Omron 17214-26304, используют общий подход к безопасности, диагностике и обслуживанию, упрощая эксплуатацию смешанных парков оборудования.

Типовые причины неисправностей

• Механические перегрузки: превышение массы полезной нагрузки, смещение центра тяжести инструмента, жесткие столкновения с продуктом или оснасткой.
• Износ кинематических звеньев: люфт в шарнирах, ослабление тяг и крепежа, усталость материала при длительной работе на высоких ускорениях.
• Загрязнение и коррозия: попадание влаги, пыли, моющих средств при несоблюдении регламентов IP-зон, повреждение уплотнений платформы.
• Электрические проблемы: деградация кабельных трасс и коннекторов, нарушения экранирования, помехи в сети, просадки питания, перегрев контроллера.
• Сбой датчиков и энкодеров: ошибки калибровки нуля, потеря метки, дрейф параметров, повреждение датчиков силы/момента или системы машинного зрения.
• Программно-сетевые факторы: некорректные обновления, несогласованность версий прошивок робота, контроллера и модулей I/O, задержки в промышленной сети.

Как понять, что узел или запчасть вышли из строя

• Рост цикла и нестабильность траектории: внезапное увеличение времени цикла, рывки, вибрации, появление «следа» на траектории — признаки механического износа или проблемы в приводе.
• Потеря точности: увеличение расхождения при укладке, частые ошибки захвата, смещение TCP — повод проверить калибровку, шарниры, платформу, крепеж инструмента.
• Аварийные коды и предупреждения: сообщения контроллера SmartController EX о перегреве, перегрузке по току, ошибке энкодера, нарушении связи с I/O-Blox или системой зрения.
• Нетипичные звуки и нагрев: гул/скрип в шарнирах, повышение температуры мотор-редукторов или электроники — возможен дефицит смазки, перекос или внутренняя неисправность.
• Проблемы с IP-защитой: следы влаги/моющих средств в «сухой» зоне, трещины уплотнений платформы, коррозия крепежа — индикатор нарушения герметичности и необходимости замены уплотнений.
• Сбой машинного зрения/датчика силы: частые ошибки распознавания, «плавающий» калибровочный шаблон, нестабильные показания — возможен сдвиг камеры/датчика, повреждение кабеля или деградация оптики.

Рекомендации по уходу и обслуживанию

• Еженедельный осмотр: состояние уплотнений платформы и нижней зоны, отсутствие люфта в тягax и шарнирах, проверка крепежа инструмента и схватов.
• Чистка по зонам: влажная мойка допускается только для защищенных участков; верхнюю часть корпуса чистить сухими методами. Использовать совместимые моющие средства.
• Смазка и механика: соблюдать регламент производителя по типу и интервалам смазки; при появлении люфта — провести диагностику и замену изношенных деталей.
• Электрика и связь: периодически проверять целостность кабелей, разъемов, экранирование и заземление. Фиксировать изменения в трассировке и моментально устранять изломы.
• Контроллер SmartController EX: контролировать температуру и вентиляцию, очищать фильтры/радиаторы, следить за состоянием вентиляторов, выполнять резервное копирование проектов и логов.
• Калибровка: регулярно проверять ноль, TCP, параметры траектории, калибровку камеры и датчика силы. После столкновений — обязательная перекалибровка.
• ПО и сеть: плановые обновления прошивок и пакетов функций (Vision, PackXpert) выполнять в обслуживаемые окна с возможностью отката; мониторить задержки и нагрузку сети.
• Эксплуатация в пределах допусков: не превышать массу, скорость и ускорение, учитывать центр масс и инерцию оснастки; использовать мягкие профили движения при хрупких изделиях.
• Документация: вести журнал ошибок, замен и регулировок, что ускоряет диагностику повторных случаев и планирование профилактики.

Соблюдение регламентов эксплуатации и профилактики позволяет продлить ресурс как модели Quattro ePLC800H P34, так и сопоставимых модификаций (например, фиксированный Quattro Omron 17214-26304), минимизируя простои и затраты на ремонт.

Робот дельта серии Quattro ePLC800H P34, 185º вращение, 4 кг максимальная нагрузка, 1600 мм диаметр рабочего пространства, 500 мм ось Z, IP20 верхняя часть корпуса, IP65 нижняя часть корпуса, IP67 рабочая платформа + SmartController EX

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Робот фиксированный Quattro Omron 17214-26304.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Робот фиксированный Quattro Omron 17214-26304 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
