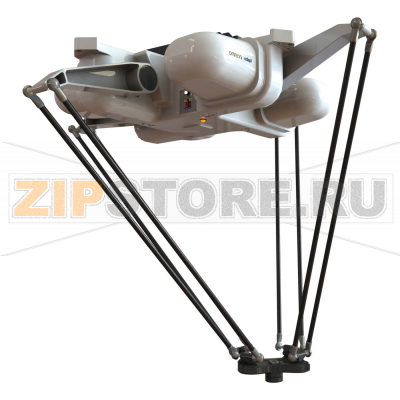

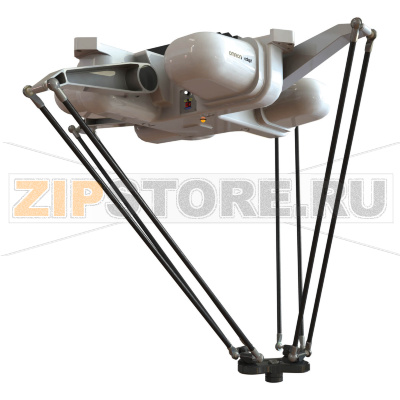

Робот фиксированный Quattro Omron 17214-26314

Описание товара

Робот фиксированный Quattro Omron 17214-26314 и робот дельта серии Quattro ePLC800HS P34 относятся к высокоскоростным параллельным системам для операций pick-and-place, сортировки, комплектования и упаковки. Они применяются в пищевой, фармацевтической, косметической, электронной и логистической отраслях, где важны повторяемость, стабильный такт и быстрый переналад. Интеграция с SmartController EX и режимом ePLC обеспечивает гибкость: управление через контроллер Omron или напрямую из ПЛК, поддержку машинного зрения, PackXpert и периферии через I/O-Blox.

Конструкция Quattro с вынесенными приводами в базу минимизирует инерцию подвижных звеньев и снижает тепловыделение в рабочей зоне. Платформа P34 обеспечивает устойчивость при высоких ускорениях и допускает установку типовых захватов, в том числе вакуумных. Потолочный монтаж упрощает компоновку над конвейерами и экономит место. Степени защиты корпуса и платформы позволяют эксплуатировать роботы в условиях повышенной влажности и при частых мойках, при соблюдении требований к уплотнениям и химической совместимости моющих средств.

Типичные причины поломок

• Механический износ шарниров, подшипников и узлов оси Z при недостаточной смазке или превышении допустимых ускорений и массы груза.
• Повреждение ремня/винта оси Z и направляющих из‑за загрязнений, попадания абразива или неправильной регулировки.
• Разгерметизация уплотнений и коррозия при мойке под высоким давлением, направленной на интерфейсы и фланцы.
• Отказ энкодеров/датчиков начального положения вследствие ударов, конденсата или перегиба кабеля в кабель-траке.
• Перегрев сервоприводов из‑за неверных настроек тока, блокировок на траектории или плохой вентиляции шкафа управления.
• Сбои контроллера и I/O при нестабильном питании, плохом заземлении, перепадах напряжения или ЭМИ.
• Потери вакуума и пневмопротечки в захватах, износ присосок, загрязнение фильтров.

Как понять, что запчасть вышла из строя

• Падение повторяемости, увод траектории, рост вибраций — признак люфта шарниров, износа подшипников или деформации звеньев.
• Рост времени цикла, рывки по Z, характерный свист/скрип — возможный износ ремня, направляющих или загрязнение каретки.
• Неустойчивое удержание позиции, дрожание в точке — неисправность сервомотора, драйвера или энкодера.
• Ошибки «homing», случайные остановки с кодами по датчикам — повреждение концевиков, кабелей, разъемов.
• Срабатывание тепловой защиты, увеличение потребляемого тока — перегрузка, заклинивание или небаланс нагрузки.
• Рост количества «мимо» при захвате, падение изделий — потери вакуума, износ присосок, засорение фильтров.
• Системные ошибки контроллера, нестабильная связь с ПЛК/камерой — проблемы питания, сети, I/O‑модулей.

Рекомендации по уходу

• Вести регламент ТО: периодический контроль люфтов и состояния шарниров, проверка натяжения/состояния ремня оси Z, смазка направляющих согласно паспорту.
• Осматривать уплотнения, фланцы и кабель-траки; своевременно менять изношенные манжеты, присоски, фильтры воздуха/вакуума.
• Очищать поверхность робота мягкими средствами, избегая направленной струи высокого давления на соединения и вентилируемые зоны.
• Проверять целостность кабелей и разъемов I/O‑Blox, надежность экранирования и заземления; использовать стабилизированное питание.
• Регулярно калибровать систему, выполнять тест‑траектории, контролировать тренды времени цикла и потребления тока.
• Актуализировать прошивку SmartController EX и делать резервные копии параметров; документировать изменения.
• Настраивать ускорения/скорости под фактическую массу и момент инерции оснастки; балансировать грузоподъемность и ресурс.
• Держать комплект ЗИП: ремень/направляющие оси Z, присоски, фильтры, датчики, кабели энкодера и I/O, смазочные материалы.

Применение Робот фиксированный Quattro Omron 17214-26314 и Робот дельта серии Quattro ePLC800HS P34 эффективно при серийных операциях с коротким тактом, требующих синхронизации с конвейером и машинным зрением. Соблюдение регламентов обслуживания и корректной интеграции позволят сохранить заявленную производительность и повторяемость в течение всего срока службы.

Робот дельта серии Quattro ePLC800HS P34, 185º вращение, 1 кг максимальная нагрузка, 1600 мм диаметр рабочего пространства, 500 мм ось Z, IP66 основной корпус, IP67 рабочая платформа, USDA + SmartController EX

Технические характеристики

Характеристики
