Розетка для печатных плат; угловые; 4-пол.; Код. B; серые Wago 770-844/011-000/064-000

Name: Розетка для печатных плат; угловые; 4-пол.; Код. B; серые Wago 770-844/011-000/064-000
Brand: Wago
SKU: 770-844/011-000/064-000

Каталожный номер 770-844/011-000/064-000

Розетка для печатных плат; угловые; 4-пол.; Код. B; серые Wago 770-844/011-000/064-000 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible.Components can be clearly printed on and color-coded to meet custom requirements....

Розетка для печатных плат; угловые; 4-пол.; Код. B; серые Wago 770-844/011-000/064-000 - Розетка для печатных плат; угловые; 4-пол.; Код. B; серые Wago 770-844/011-000/064-000

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "164022" ["product_id"]=> string(6) "226701" ["id_1c"]=> NULL ["sku"]=> string(23) "770-844/011-000/064-000" ["sort"]=> string(1) "0" ["name"]=> string(23) "770-844/011-000/064-000" ["image_id"]=> NULL ["price"]=> float(290) ["primary_price"]=> string(7) "3.05254" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(290) ["unconverted_price"]=> float(3.05) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(290) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43580]=> string(14) "Розетка" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 290 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Protected against mismating and maintenance-free
Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.
Two wire connections per pole for loops or bridges
Additional variable coding is possible.
Components can be clearly printed on and color-coded to meet custom requirements.

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	23 A

Данные соединения

Число полюсов	4
Общее число потенциалов	4
Количество уровней	1

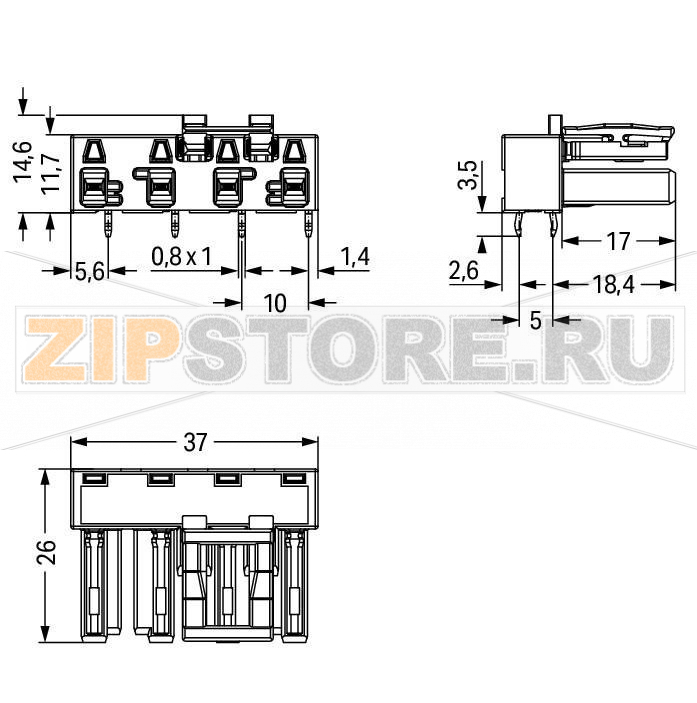

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	37 mm / 1.457 inch
Высота	18,1 mm / 0.713 inch
Высота от поверхности	14,6 mm / 0.575 inch
Длина	26 mm / 1.024 inch
Длина вывода под пайку	3,5 mm
Размеры вывода под пайку	1 x 0,8 mm

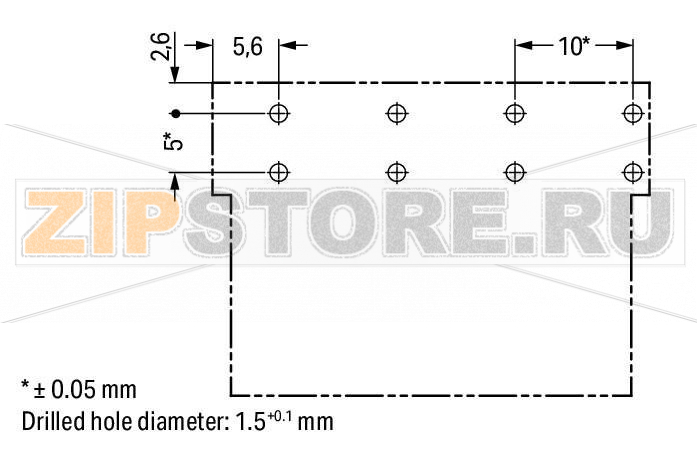

Допуск диаметра отверстия	1,5 (-0,1 … +0,1) mm

Механические данные

Кодирование	B
Сила сопряжения штекерного соединения	примерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	если разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 25 A, протестированы (4 мм?/AWG 12)
Исполнение	угловой
Маркировка	2L ? 1L L
Potential marking	2L ? 1L L

Plug connection

Contact type (pluggable connector)	Female connector/socket
Connector connection type	for PCBs
Mismating protection	Yes
Mating direction to the PCB	0 °
защелка	locking lever
Locking lever	yes

PCB contact

PCB contact	THT
Solder pin arrangement	2 in-line solder pins/pole
Number of solder pins per potential	2

Material Data

Цвет	серые
Изоляционный материал	Полиамид (PA66)
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,157 MJ
Вес	8,6 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Тип упаковки	BOX
Country of origin	PL
GTIN	4050821555612
Customs tariff number	85366990990

Характеристики

Производитель	Wago
Тип запчасти	Розетка
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
