РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ ФАЗЫ И N-ПРОВОДНИКА, ПАДЕНИЯ И ПРЕВЫШЕНИЯ НАПРЯЖЕНИЯ 160-690 В, ГИСТЕРЕЗИС 1-20 В, ЗАДЕРЖКА СРАБАТЫВАНИЯ 0-20 С Siemens 3UG4616-1CR20

Описание товара

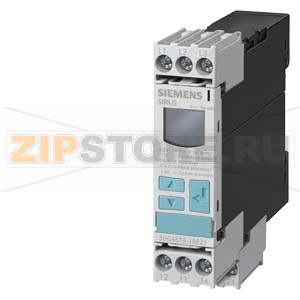

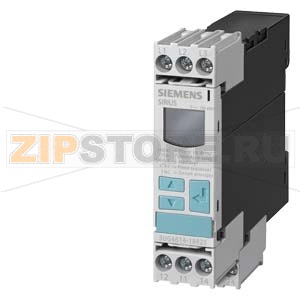

Siemens 3UG4616-1CR20 — реле контроля чередования фаз и параметров сети для трехфазных систем с нейтралью. Устройство контролирует правильность порядка фаз, наличие каждой фазы и N-проводника, асимметрию и отклонения напряжения. При обнаружении нарушения подает сигнал или размыкает выход, предотвращая запуск оборудования в ненадлежащих условиях. Это снижает риск перегрева, обратного вращения двигателей, повышенных пусковых токов и повреждения изоляции.

Реле интегрируется в шкафы автоматики и электроснабжения, применяется в приводах, насосных установках, компрессорах, вентиляции, лифтовом и конвейерном оборудовании, на вводах распределительных щитов и в системах резервирования питания. Настраиваемые пороги срабатывания, гистерезис и задержка позволяют адаптировать Siemens 3UG4616-1CR20 к качеству сети, уменьшая ложные срабатывания при кратковременных провалах или всплесках.

Принципы работы и применение

Устройство непрерывно измеряет фазные и линейные напряжения, отслеживает направление вращения поля, контролирует целостность нейтрали. При выходе параметров за допустимый диапазон отключает выходной контакт, блокируя пуск или снимая питание с обмоток контактора. Такое решение предотвращает механические и электрические перегрузки, повышает ресурс оборудования и предсказуемость технологического процесса.

Монтаж и настройка

• Устанавливайте на стандартную DIN-рейку, обеспечивая достаточную вентиляцию и доступ к регуляторам.
• Подключайте L1–L2–L3 в правильной последовательности, N — на выделенную клемму; соблюдайте полярность цепей питания и сигнального выхода.
• Настройте пороги, гистерезис и задержку срабатывания под особенности сети и нагрузки, затем проведите тестовый прогон с фиксацией поведения выхода.
• Разводите силовые и сигнальные кабели, применяйте ферриты и экранирование при наличии помех от частотных преобразователей.

Причины поломок

• Импульсные перенапряжения и грозовые наводки при отсутствии должной защиты по входу.
• Неверное подключение фаз или нейтрали, длительная работа при превышении допустимых параметров сети.
• Перегрев из-за плотной компоновки, повышенной температуры в шкафу, заблокированных вентиляционных отверстий.
• Конденсат, пыль и металлическая стружка, вызывающие токи утечки и коррозию.
• Износ или залипание выходного реле при коммутации нагрузок выше допустимых или без дугогашения.
• Механические вибрации, ослабление клемм, частые перезапуски из-за неправильно выставленных задержек и гистерезиса.

Как понять, что запчасть вышла из строя

• Отсутствие индикации и реакции выхода при нормальных параметрах сети.
• Неспособность удерживать включенный выход, дребезг или самопроизвольные отключения без объективных причин.
• Ложные срабатывания при стабильном входном напряжении и корректной последовательности фаз.
• Запах перегрева, потемнение корпуса, следы оплавления на клеммах.
• Изменение настроек не влияет на поведение устройства; задержка срабатывания не соответствует установленной.

Для первичной диагностики проверьте напряжение на клеммах, целостность нейтрали, затяжку контактных соединений, фактическое состояние выходного контакта и соответствие индикации текущим условиям сети. Работы проводит квалифицированный персонал с соблюдением требований электробезопасности.

Рекомендации по уходу и эксплуатации

• Периодически подтягивайте клеммы, очищайте устройство от пыли сухим способом, контролируйте вентиляцию шкафа.
• Применяйте защиту от перенапряжений на вводе и грамотное заземление; разделяйте цепи управления и силовые трассы.
• Устанавливайте адекватные значения гистерезиса и задержек для исключения «дребезга» на некачественной сети.
• Раз в регламент проверяйте корректность чередования фаз на вводе и состояние нейтрали.
• Исключайте конденсат: соблюдайте температурно-влажностный режим, применяйте обогрев или вентиляцию при необходимости.
• Не допускайте прямого коммутирования тяжелых нагрузок выходом реле; используйте промежуточные контакторы.
• Фиксируйте изменения настроек и результаты тестов, чтобы отслеживать дрейф параметров и прогнозировать замену.

Siemens 3UG4616-1CR20 сочетает контроль ключевых показателей трехфазной сети с настраиваемыми параметрами срабатывания, что делает его удобным для защиты приводов и шкафов управления в условиях нестабильного электроснабжения. Корректный монтаж, регулярная профилактика и защита от перенапряжений обеспечат длительную и предсказуемую работу устройства.
