Реле перегрузки 160...630 A для защиты двигателей, типоразмер S10/S12, класс 10, для монтажа на контактор / отдельностоящее, главная цепь: шинное присоединение вспом. цепи: винт.подсоединение ручной-автоматический сброс Siemens 3RB2066-1MC2

Описание товара

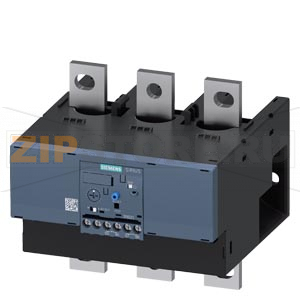

Siemens 3RB2066-1MC2 — реле перегрузки для защиты электродвигателей от перегрузки и недопустимых режимов работы. Устройство рассчитано на диапазон тока 160…630 А, относится к типоразмеру S10/S12 и имеет класс расцепления CLASS 10.

Реле предназначено для установки совместно с контактором или для отдельного монтажа. Главная силовая цепь подключается через шинное присоединение, вспомогательные цепи — через винтовые клеммы. Предусмотрен ручной и автоматический сброс после срабатывания.

• Производитель: Siemens
• Артикул / модель: 3RB2066-1MC2
• Тип устройства: реле перегрузки для защиты электродвигателей
• Диапазон тока: 160…630 А
• Типоразмер: S10/S12
• Класс расцепления: CLASS 10
• Монтаж: на контактор или отдельностоящее исполнение
• Главная цепь: шинное присоединение
• Вспомогательные цепи: винтовое подключение
• Сброс: ручной / автоматический
• Назначение: защита двигателя от перегрузки

Описание

Реле перегрузки Siemens 3RB2066-1MC2 используется в цепях управления электродвигателями большой мощности. Оно контролирует ток нагрузки и отключает цепь управления при превышении заданного значения в течение допустимого времени. Это позволяет снизить риск перегрева обмоток двигателя, повреждения кабелей, контакторов и другого оборудования в составе электропривода.

Устройство применяется в составе пускателей, шкафов управления, распределительных устройств и систем автоматизации. Диапазон настройки 160…630 А позволяет использовать реле с различными электродвигателями в пределах указанного номинального тока.

Назначение

Основное назначение Siemens 3RB2066-1MC2 — защита электродвигателя от длительной токовой перегрузки. Реле не заменяет автоматический выключатель или предохранители для защиты от короткого замыкания, а работает как элемент защиты двигателя от перегрева при перегрузке.

Реле используется для:

• защиты электродвигателей от перегрузки по току;
• контроля рабочих режимов привода;
• отключения цепи управления при превышении установленного тока;
• предотвращения перегрева двигателя;
• работы в составе пускателей и контакторных сборок;
• защиты насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования.

Область применения

• шкафы управления электродвигателями;
• пусковые сборки на контакторах Siemens;
• промышленные насосные установки;
• вентиляционные и компрессорные системы;
• конвейерные линии;
• станочное и технологическое оборудование;
• распределительные устройства и системы электроснабжения.

Синонимы и варианты названия

• реле перегрузки Siemens 3RB2066-1MC2;
• электронное реле перегрузки Siemens;
• реле защиты двигателя 160…630 А;
• реле тепловой защиты двигателя;
• защитное реле электродвигателя;
• реле контроля перегрузки двигателя;
• перегрузочное реле Siemens S10/S12;
• моторное реле защиты от перегрузки;
• реле защиты электропривода;
• устройство защиты двигателя от перегрузки.

Как понять, что реле перегрузки вышло из строя

Неисправность реле перегрузки может проявляться как ложными срабатываниями, так и отсутствием отключения при реальной перегрузке. Перед заменой необходимо проверить настройки тока, состояние двигателя, кабелей, контактора и питающей сети.

Возможные признаки неисправности:

• реле срабатывает без фактической перегрузки двигателя;
• реле не сбрасывается после устранения причины срабатывания;
• невозможно выполнить ручной или автоматический сброс;
• двигатель отключается сразу после пуска при нормальном токе;
• реле не отключает цепь управления при превышении допустимого тока;
• на корпусе есть следы перегрева, потемнения, оплавления или запах гари;
• повреждены силовые шины или клеммы вспомогательных цепей;
• индикатор состояния работает некорректно или не отображает состояние реле;
• на вспомогательных контактах отсутствует переключение при срабатывании;
• после проверки двигателя и цепей управления неисправность сохраняется.

Что проверить перед заменой

• правильность выбранного диапазона и настройки тока реле;
• соответствие уставки номинальному току электродвигателя;
• наличие реальной перегрузки на валу двигателя;
• состояние контактора и силовых соединений;
• затяжку шинного присоединения главной цепи;
• подключение вспомогательных цепей через винтовые клеммы;
• целостность проводов цепи управления;
• наличие перекоса фаз или пропадания одной из фаз;
• состояние двигателя: обмотки, подшипники, механическая нагрузка;
• режим сброса: ручной или автоматический.

Если двигатель исправен, ток нагрузки находится в допустимых пределах, подключение выполнено правильно, но реле продолжает срабатывать или не выполняет защитную функцию, устройство рекомендуется заменить.

Уход и обслуживание

Реле перегрузки Siemens 3RB2066-1MC2 не требует сложного обслуживания, но должно периодически проверяться в составе электрооборудования. Обслуживание выполняется при снятом напряжении и с соблюдением требований электробезопасности.

• периодически проверять затяжку шинных соединений главной цепи;
• контролировать надежность подключения вспомогательных цепей;
• очищать корпус и зону монтажа от пыли и загрязнений;
• не допускать попадания влаги, масла и токопроводящей пыли;
• проверять отсутствие перегрева в шкафу управления;
• контролировать соответствие уставки тока параметрам двигателя;
• проверять работу цепи отключения и вспомогательных контактов;
• не использовать реле с поврежденным корпусом или клеммами;
• не превышать номинальные значения тока и условия эксплуатации;
• не разбирать устройство и не выполнять самостоятельный ремонт внутренних элементов.
