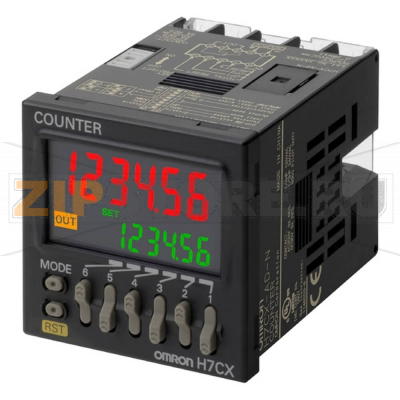

Счетчик Omron H7CX-AWS-N

Каталожный номер H7CX-AWS-N
Розничная цена
285 EUR с НДС ≈ 28 128 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Счетчик Omron H7CX-AWS-N — многофункциональное решение для точного учета импульсов, времени и скорости в системах промышленной автоматизации. Прибор подходит для модернизации существующих линий и для новых проектов: упаковочные комплексы, резка и фасовка, дозирование, контроль продукции, тестовые стенды. Благодаря гибким режимам и наглядной индикации с подсветкой упрощает пусконаладку и эксплуатацию.

Серия H7CX поддерживает различные сценарии: одноступенчатый и двухступенчатый счет с уставками, пакетный и суммарный учет, двойной счет (суммирование/вычитание), а также функцию тахометра для контроля частоты вращения и скорости. Поддерживаются как «сухие» контакты, так и типовые бесконтактные датчики, что облегчает интеграцию с существующими цепями. Транзисторные выходы обеспечивают быстрый и стабильный отклик при управлении внешними устройствами, в том числе входами ПЛК и твердотельными реле. Винтовые клеммы обеспечивают надежное подключение и удобство обслуживания.

Настройка Omron H7CX-AWS-N выполняется с передней панели. Четкая индикация облегчает чтение с расстояния, а параметры допускают адаптацию под конкретный технологический процесс. Корпус стандартного щитового форм-фактора упрощает установку и замену без доработки панели.

Области применения включают подсчет изделий на конвейере, контроль длины по импульсам энкодера, учет циклов машин, измерение скорости транспортеров и валов, синхронизацию механизмов и сигнализацию по уставкам. Многофункциональный счетчик серии H7CX удобен и как запасная часть: минимизирует простой при плановой или аварийной замене.

Типичные причины неисправностей

  • Неправильное подключение входов (несоответствие NPN/PNP, переполюсовка), некорректная схема питания.
  • Импульсные помехи от индуктивных нагрузок без защитных цепей (диоды, RC-снабберы, варисторы).
  • Превышение допустимой частоты счета, дребезг контактов, отсутствие фильтрации сигналов.
  • Перенапряжения и просадки сети, отсутствие сетовых фильтров и защиты от бросков.
  • Перегрузка или короткое замыкание по транзисторным выходам, превышение допустимого тока нагрузки.
  • Влага, конденсат, пыль и агрессивные среды, вызывающие коррозию клемм и плат.
  • Механические воздействия и вибрация, некачественный или неплотный щитовой монтаж.
  • Естественное старение компонентов, деградация подсветки дисплея.

Как понять, что запчасть вышла из строя

  • Дисплей не включается, индикация мерцает или отображает некорректные символы.
  • Счет не меняется при наличии импульсов либо значения «скачут» без входных сигналов.
  • Самопроизвольные сбросы параметров или остановка счета.
  • Выходы не переключаются при достижении уставок либо остаются постоянно активными.
  • Нереагирующие кнопки, затрудненный вход в режим настройки.
  • Сильный нагрев корпуса, запах гари, потемнение или подгорание клемм.
  • Нестабильные показания при измерении скорости по сравнению с контрольным прибором.

Рекомендации по установке и уходу

  • Проверять тип входов (NPN/PNP), полярность и уровни сигналов; использовать экранированные кабели и разделять силовые и сигнальные линии.
  • Ставить защитные цепочки на катушки реле и соленоидов; применять сетевые фильтры и устройства защиты от перенапряжений.
  • Не превышать номинал по току транзисторных выходов; при необходимости подключать нагрузку через твердотельные реле.
  • Обеспечить корректный щитовой монтаж без перекосов, исключить вибрацию и перегрев шкафа.
  • Защищать лицевую часть от влаги и пыли, использовать штатные защитные аксессуары производителя при сложных условиях.
  • Периодически подтягивать винтовые клеммы, очищать прибор от пыли сухой щеткой или сжатым воздухом; не применять агрессивные растворители.
  • Перед перенастройкой фиксировать текущие параметры; все работы по обслуживанию проводить на обесточенном оборудовании.

При необходимости замены важно подобрать совместимую конфигурацию по типу входов, выходов и питанию. Omron H7CX-AWS-N, как представитель серии H7CX, обеспечивает унифицированный интерфейс и предсказуемое поведение в типовых системах автоматизации, что сокращает время простоя и упрощает сервис.

Технические характеристики

ТипСчетчик с предустановкой
Размер1/16 DIN (48 × 48 мм)
Функции счетаОдноступенчатый счетчик, Одноступенчатый счетчик с пакетным счетчиком, Одноступенчатый счетчик с суммарным счетчиком, Двухступенчатый счетчик, Двойной счетчик (суммирование/вычитание), Тахометр, Двухканальный счетчик
Диапазон счета-99 999 – 999 999
Подсветка LCDС подсветкой
Количество разрядов6
Цвет корпусаЧерный
Способ монтажаЩитовой
КлеммыВинтовые
Тип выходаТранзисторный
Релейный выход0
Транзисторный выход2
ВходыПостоянное напряжение, сухие контакты
Напряжение питания AC100–240 В
Скорость10 000 Гц
Ширина48 мм
Высота48 мм
Глубина78 мм

Характеристики

Производитель Omron
Тип запчасти Счетчик



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Счетчик Omron H7CX-AWS-N.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Счетчик Omron H7CX-AWS-N на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
