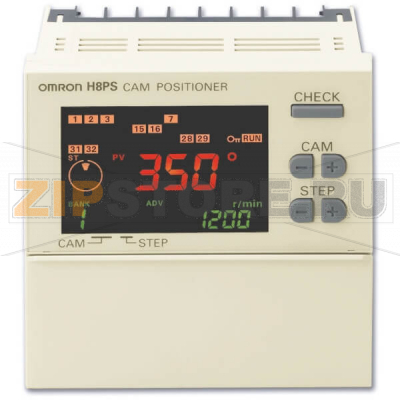

Счетчик Omron H8PS-16BFP

Каталожный номер H8PS-16BFP
Розничная цена
951 EUR с НДС ≈ 93 883 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron H8PS-16BFP — это промышленный кулачковый позиционер для синхронного управления механизмами по сигналу энкодера. Устройство предназначено для точного переключения выходов в заданных угловых или линейных положениях, что делает его удобным в упаковочных машинах, установках розлива, этикетировочных линиях, на прессах, резаках и индексирующих столах. Визуализация реализована на ЖК-дисплее с подсветкой, предусмотрена возможность панели и монтаж на DIN-рейку. Конструкция ориентирована на стабильную работу в составе шкафов управления и минимизацию времени пусконаладки.

Кулачковый позиционер серии H8PS работает с инкрементным энкодером и позволяет задавать для каждого канала независимые уставки включения/выключения, гистерезис и режимы работы. Поддерживается программирование через лицевую панель, копирование настроек между каналами, базовая диагностика по индикаторам и меню. Наличие режима проверки облегчает отладку логики без участия реальной механики. Память параметров энергонезависимая, что снижает риск потери конфигурации при кратковременных пропаданиях питания.

При интеграции Omron H8PS-16BFP важно обеспечить корректное согласование с типом энкодера и соблюдение полярности и уровней сигналов. Для повышения помехоустойчивости рекомендуется экранирование сигнальных линий и раздельная прокладка силовых и сигнальных кабелей. Транзисторные PNP-выходы рассчитаны на управление промежуточными реле, соленоидами и другими нагрузками с учетом допустимых токов; при коммутации индуктивных цепей используйте демпфирующие цепочки.

Типичные причины неисправностей

  • Перенапряжение или импульсные броски в цепи питания, нарушение полярности.
  • Короткое замыкание или перегрузка по току на транзисторных выходах, отсутствие защиты от индуктивных выбросов у катушек.
  • Ошибки подключения энкодера (перепутанные каналы A/B/Z, общий провод, экранирование), сильные электромагнитные помехи.
  • Перегрев из-за высокой температуры в шкафу, недостаточной вентиляции или плотной компоновки.
  • Механические воздействия: вибрации, ослабленные клеммные соединения, повреждение разъемов.
  • Попадание пыли, влаги, масляного тумана при отсутствии нужной степени защиты шкафа.
  • Сбой или деградация элементов памяти вследствие частых аварийных отключений.

Как понять, что узел вышел из строя

  • Устройство не включается, дисплей не загорается или подсветка нестабильна.
  • На экране появляются коды ошибок, невозможность войти в меню или сохранить настройки.
  • Выходные каналы не переключаются при вращении вала, либо срабатывают хаотично; индикация каналов не соответствует реальному положению.
  • Показания положения «плавают», теряется синхронизация с энкодером, периодически пропадает один из каналов A/B/Z.
  • Выходы постоянно в одном состоянии, перегрев корпуса в районе выходных каскадов.

Рекомендации по эксплуатации и уходу

  • Обеспечьте стабилизированное питание и защиту от импульсных перенапряжений; используйте отдельный источник для цепей управления.
  • Экранируйте кабели энкодера, заземляйте экран с одной стороны, разводите силовые и сигнальные линии раздельно.
  • Для индуктивных нагрузок применяйте защитные диоды/RC-цепочки; избегайте прямого управления тяжелыми нагрузками через транзисторные выходы.
  • Поддерживайте допустимую температуру в шкафу, обеспечьте вентиляцию и зазор вокруг прибора.
  • Периодически подтягивайте клеммы, проверяйте целостность изоляции и отсутствие следов коррозии или влаги.
  • Регулярно сохраняйте и документируйте параметры (карты кулачков), храните резервные копии для быстрого восстановления.
  • При обслуживании отключайте питание, защищайте прибор от статического электричества.

Omron H8PS-16BFP подходит для модернизации механических кулачковых систем и обеспечивает гибкое перенастроивание под конкретный технологический процесс. Корректная установка, защита по питанию и грамотная коммутация нагрузок обеспечат долгую и предсказуемую работу позиционера в составе автоматизированных линий.

Технические характеристики

ТипКулачковый позиционер
Размер1/4 DIN (96 x 96 мм)
Подсветка LCDС подсветкой
Способ монтажаНа DIN-рейку, на панель
Тип выходаPNP
Транзисторных выходов16
ВходыЭнкодер
Напряжение питания AC20,4–26,4 В
Ширина96 мм
Высота121,2 мм
Глубина58 мм
