Преобразователь DC/DC, 4.2 А Mean Well SD-50B-12

Каталожный номер SD-50B-12
Розничная цена
108 $ с НДС
array(34) { ["id"]=> string(6) "600584" ["product_id"]=> string(6) "661987" ["id_1c"]=> NULL ["sku"]=> string(9) "SD-50B-12" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(10281) ["primary_price"]=> string(10) "108.217806" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(10281) ["unconverted_price"]=> float(108.21) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(10281) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [1802]=> string(9) "Mean Well" } } }
10 281 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Описание

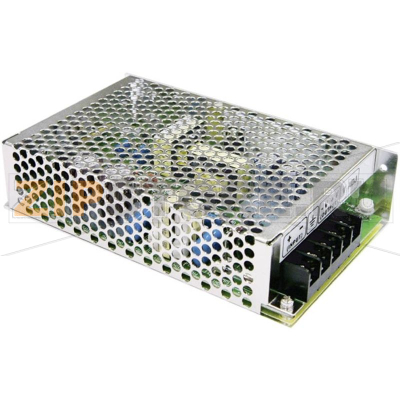

Преобразователь DC/DC Mean Well SD-50B-12 — решение для питания 12-вольтовых потребителей от промышленной шины постоянного тока. Модель рассчитана на нагрузку до 4,2 А и обеспечивает стабильное выходное напряжение при изменениях входного. Исполнение в металлическом перфорированном корпусе с клеммной колодкой упрощает монтаж на DIN-полку, в корпус шкафа или непосредственно на панель. Наличие стандартных защит (от короткого замыкания и перегрузки) помогает снизить риск отказов в реальной эксплуатации. Версия «B» ориентирована на питание от 24-вольтовых систем (обычно это диапазон входа около 18–36 В — уточняйте по документации).

Применение

Mean Well SD-50B-12 используют в системах автоматизации, на транспорте (бортовая сеть 24 В), в телеком-оборудовании, охранных и пожарных системах, для питания контроллеров, датчиков, реле, приводов и светодиодных устройств с питанием 12 В. Подходит для модернизации оборудования, где требуется гальванически развязанное питание 12 В от существующей шины постоянного тока.

Монтаж и подключение

  • Подводите проводники соответствующего сечения, фиксируйте их в клеммной колодке с требуемым моментом.
  • Сначала подключайте «землю/корпус» и выход к нагрузке, затем вход; включайте питание в последнюю очередь.
  • Обеспечьте свободную циркуляцию воздуха и вентиляционные зазоры вокруг корпуса; избегайте источников тепла.
  • Соблюдайте полярность входа и выходов; при необходимости используйте обозначение на крышке/клеммах.
  • Для защиты системы рекомендуются входной предохранитель и подавитель перенапряжений (TVS) на стороне входа.

Причины поломок

  • Подача входного напряжения вне допустимого диапазона (перенапряжение, импульсные броски, обратная полярность).
  • Длительная работа в перегрузке или при коротком замыкании на выходе.
  • Перегрев из‑за недостаточной вентиляции, высоких температур окружающей среды, запыления радиаторов и отверстий.
  • Скачки тока при коммутации индуктивных нагрузок без демпфирующих цепей.
  • Механические воздействия: вибрации, удары, ослабление клемм, повреждение платы.
  • Влага и коррозия при эксплуатации в условиях конденсации или без защиты от пыли.
  • Естественное старение компонентов (высыхание электролитических конденсаторов) при длительной работе на высоких температурах.

Как понять, что запчасть вышла из строя

  • Отсутствует выходное напряжение при присутствующем корректном входе.
  • Выходное напряжение занижено или «проваливается» под нагрузкой, устройство уходит в «пульсации/перезапуски».
  • Сильный нагрев корпуса без соответствующей нагрузки, запах перегретых компонентов, видимые следы потемнения.
  • Срабатывание автоматических выключателей/предохранителей при включении.

Базовая диагностика: измерьте входное напряжение на клеммах Mean Well SD-50B-12 (оно должно соответствовать версии «B»), убедитесь в правильной полярности, отсоедините нагрузку и проверьте выход «вхолостую». Затем подключите эталонную нагрузку и оцените стабильность напряжения. Осмотрите клеммы и проводники, подтяните соединения. При наличии осциллографа проверьте пульсации и броски на входе. Если неисправность сохраняется, целесообразна замена узла.

Рекомендации по уходу и эксплуатации

  • Поддерживайте чистоту: периодически удаляйте пыль с перфораций и внутренних поверхностей сжатым воздухом.
  • Контролируйте температуру окружающей среды, избегайте установки рядом с тепловыделяющим оборудованием.
  • Периодически проверяйте и подтягивайте винтовые клеммы, осматривайте изоляцию проводов.
  • Используйте входной предохранитель соответствующего номинала; для сетей с помехами — TVS/MOV и фильтр EMI.
  • Для индуктивных нагрузок ставьте диоды/RC-цепочки для подавления выбросов напряжения.
  • Соблюдайте дерейтинг по току при повышенных температурах, не закрывайте вентиляционные отверстия.
  • Избегайте конденсации: при переносе из холода в тепло дайте устройству акклиматизироваться перед включением.

Совместимость и замена

При подборе аналога или замены учитывайте версию входного диапазона («B»), выходное напряжение 12 В, требуемый ток 4,2 А и габаритно-монтажные особенности. Для корректной и безопасной работы предпочтительна прямая замена на Mean Well SD-50B-12.

Характеристики

Производитель Mean Well



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Преобразователь DC/DC, 4.2 А Mean Well SD-50B-12.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Преобразователь DC/DC, 4.2 А Mean Well SD-50B-12 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
