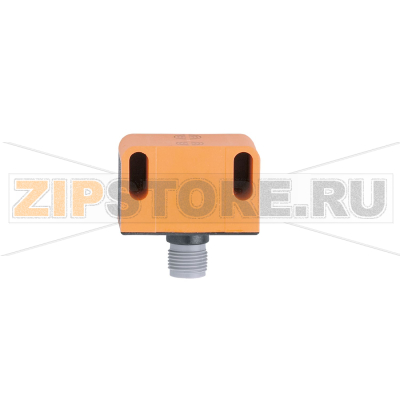

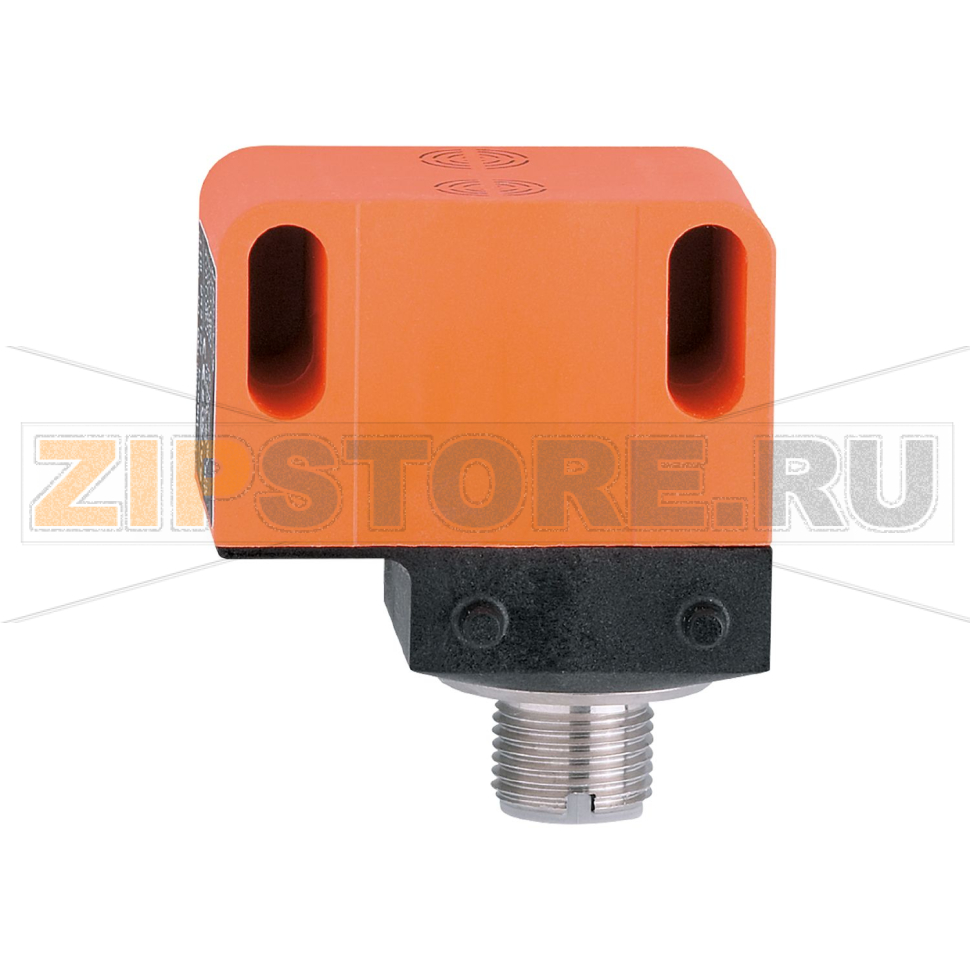

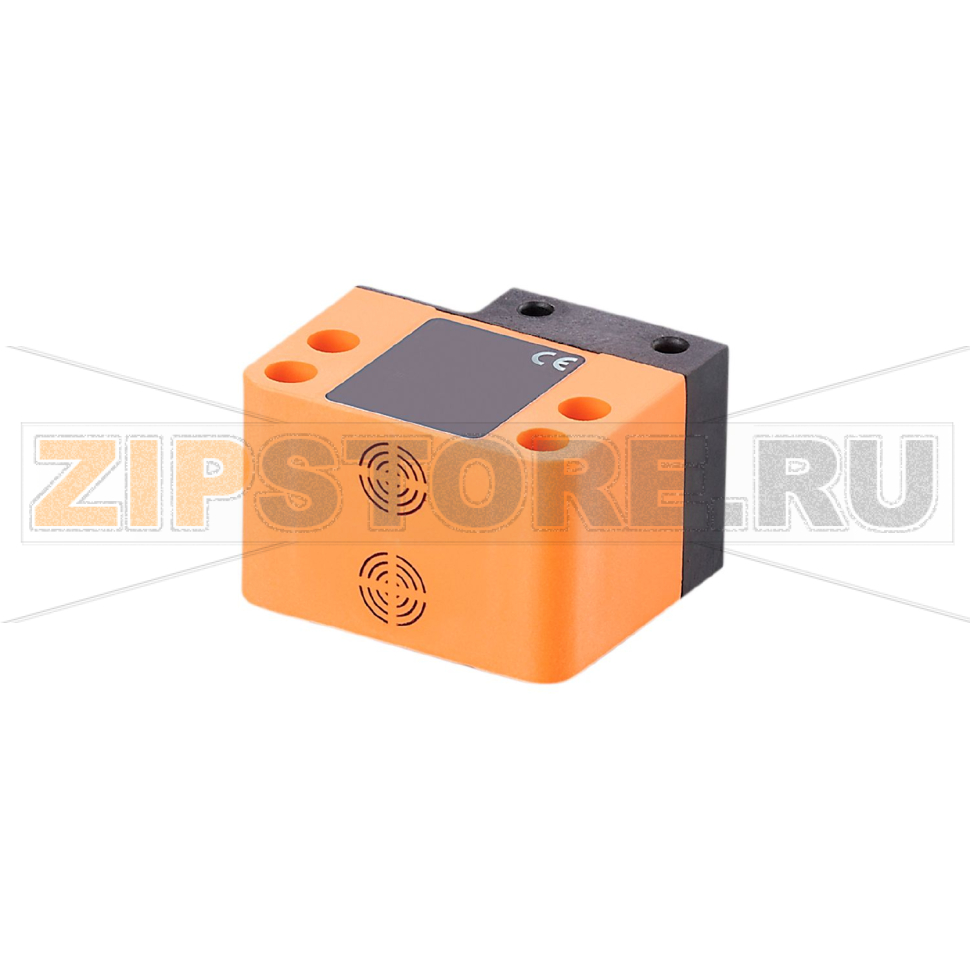

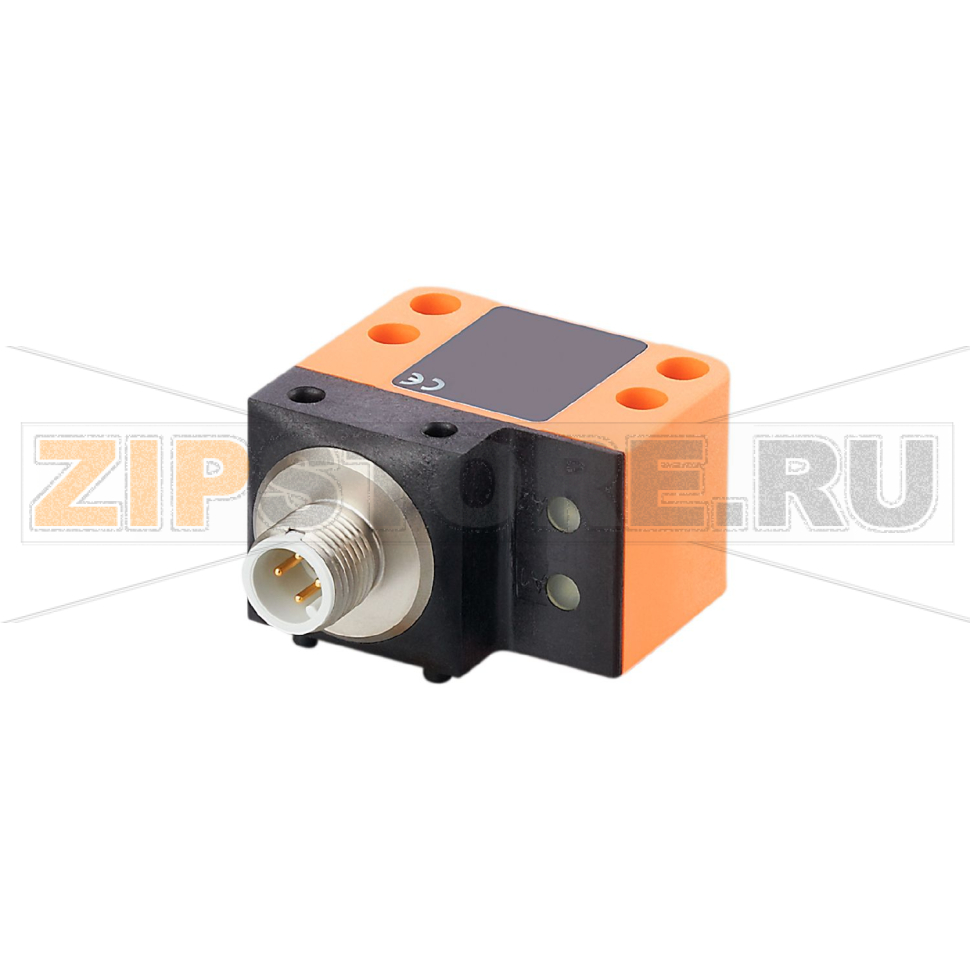

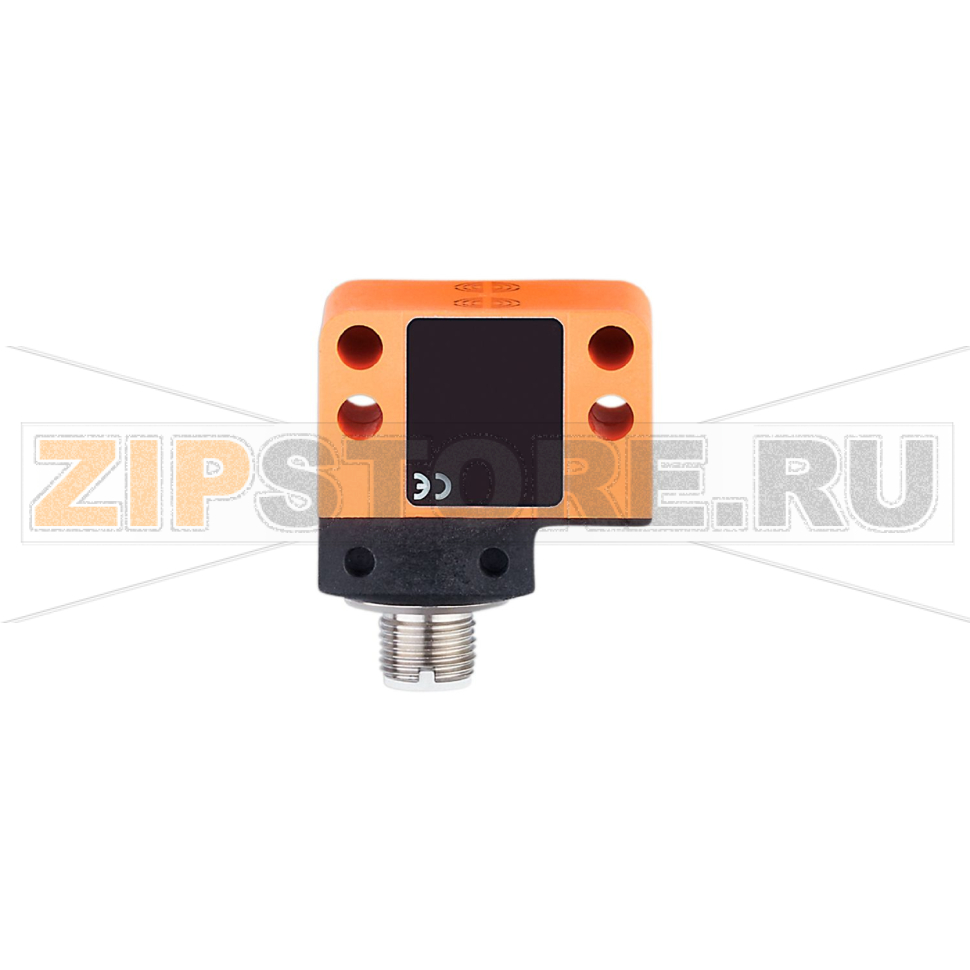

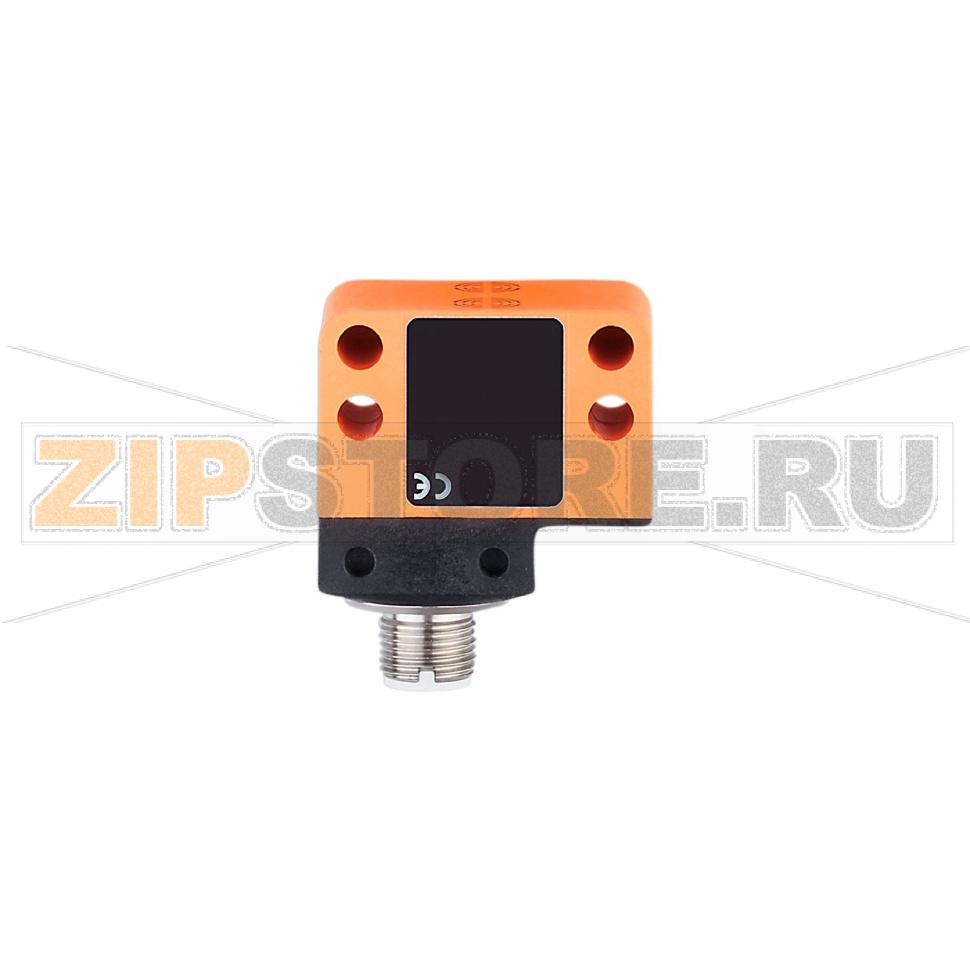

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5327

Описание товара

• Индуктивный датчик
• 40 x 26 x 47 mm
• Диапазон срабатывания 4 mm незаподлицо
• 2 x норм. открытых комм. выхода
• DC PNP
• M12 Разъем
• IP 67
• 3-проводный
• Температура окружающей среды -25...80 °C
• Частота переключения 1300 Hz

Описание и назначение

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5327 (каталожный номер IND3004DBPKG/US-100-DPV) предназначен для надёжного контроля конечных положений «открыто/закрыто» на пневматических и электрических приводах запорной арматуры. Сдвоенное исполнение с двумя независимыми выходами упрощает монтаж и сокращает количество компонентов на узле клапана, обеспечивая чёткую и быструю индикацию состояния. Компактный корпус и стандартный разъём M12 позволяют быстро интегрировать устройство в существующие системы управления. Конструкция рассчитана на работу в производственной среде с воздействием влаги, вибраций и перепадов температур.

Применение

IFM IN5327 используют на клапанах и заслонках в пищевой, химической, фармацевтической, целлюлозно-бумажной, водоподготовительной и энергетической отраслях. Сигналы двух выходов удобно подключать к контроллерам и модулям ввода-вывода для индикации и блокировок. Стабильная работа при высокой частоте переключений делает датчик пригодным для быстрых циклов, а степень защиты способствует эксплуатации в зонах с брызгами и пылью. Компоновка датчика обеспечивает корректное срабатывание по металлическим меткам на кулачках привода без механического контакта, снижая износ узла.

Причины поломок

• Механические повреждения корпуса или разъёма при монтаже, ударные нагрузки, деформация кронштейна.
• Несоблюдение условия «незаподлицо» и неверное расстояние до метки: перегрузка чувствительного элемента, паразитные срабатывания.
• Перенапряжение, обратная полярность, импульсные помехи от силового оборудования при отсутствии развязки и защиты.
• Попадание влаги через неплотно затянутый разъём M12, повреждение уплотнений, длительное воздействие агрессивных сред.
• Повреждение кабеля или контактов: микротрещины, изломы, коррозия, ослабление фиксации.
• Сильные наслоения металлической стружки или окалины в зоне чувствительного элемента, влияющие на поле датчика.
• Эксплуатация вне допустимых температур или в зоне постоянных вибраций без демпфирования.

Как понять, что запчасть вышла из строя

• Отсутствие переключения одного или обоих выходов при перемещении привода, несмотря на верное положение меток.
• Нестабильная работа: ложные срабатывания, дрожание сигнала, «залипание» выхода в одном состоянии.
• Аномальный нагрев корпуса, следы коррозии, запотевание под прозрачными элементами, нарушение целостности кабельного ввода.
• Падение напряжения на выходе ниже нормы под нагрузкой, выбивание входов контроллера по ошибке короткого замыкания.
• Неравномерные точки переключения: срабатывание только в непосредственной близости к метке или с заметным запозданием.

Рекомендации по монтажу и уходу

• Соблюдайте требование «незаподлицо» и выдерживайте рабочий зазор к металлической метке согласно установочной инструкции узла привода.
• Расположите метки и датчик так, чтобы подход был фронтальным, без бокового смещения; исключите возможность касания.
• Используйте экранированный кабель и раздельную прокладку с силовыми линиями; применяйте ферриты и защиту от перенапряжений при необходимости.
• Разъём M12 затягивайте с рекомендованным моментом, контролируйте состояние уплотнительного кольца; при мойке используйте защитные колпачки.
• Периодически очищайте зону чувствительного элемента от стружки и грязи мягкой щёткой; не применяйте абразивы и агрессивные растворители.
• Проводите регулярную проверку точек «открыто/закрыто»: имитируйте ход привода и фиксируйте стабильность переключений обоих выходов.
• При замене датчика IFM IN5327 (IND3004DBPKG/US-100-DPV) повторно настройте положение меток на кулачке; фиксируйте винты с использованием резьбового фиксатора.
• Для парных контуров на критичных линиях рекомендуется замена двухканального датчика при первых признаках деградации сигнала для предотвращения простоя.

Выбор сдвоенного решения IFM IN5327 с номером IND3004DBPKG/US-100-DPV упрощает диагностику состояний вентиля, снижает время монтажа и обеспечивает предсказуемую работу узла даже при частых циклах. Соблюдение правил установки и регулярный уход существенно продлевают срок службы датчика и повышают надёжность всего привода.
