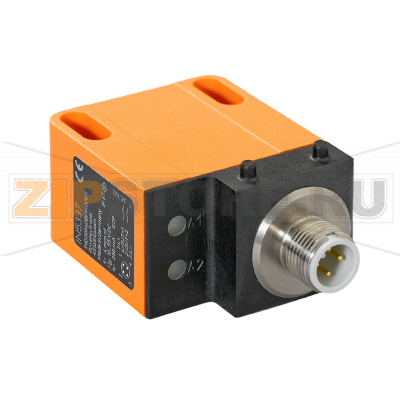

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5337

Описание товара

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5337 (каталожный номер IND3004DBPKG/US-100-DPV/10-55V) предназначен для надежной индикации позиций «Открыто/Закрыто» на пневматических и электрических приводах запорной арматуры. Конструкция с двумя независимыми выходами позволяет организовать чёткую обратную связь в системах автоматизации технологических процессов без механического контакта, что снижает износ и повышает долговечность узла.

Сенсор фиксирует положение металлических флажков или кулачков на приводе. Два канала срабатывают на соответствующих метках, обеспечивая информативные сигналы для ПЛК или модуля ввода. Подключение через разъем M12 упрощает монтаж и обслуживание, а индикация состояния на корпусе (если предусмотрена исполнением) ускоряет диагностику в поле. Датчик IFM IN5337 используется в пищевой, химической, водоподготовке и других отраслях, где требуется стабильная и повторяемая сигнализация крайних положений арматуры.

Применение и монтаж

При установке датчика на привод важно правильно выставить расстояние до металлических меток и обеспечить параллельность чувствительной поверхности. Нужный зазор и выравнивание достигаются регулировкой кронштейна. После механического позиционирования рекомендуется выполнить проверку срабатываний обоих каналов по фактическим положениям «Открыто» и «Закрыто», контролируя световую индикацию и сигналы на контроллере. Соединение через M12 необходимо затянуть до предписанного момента для сохранения герметичности. Кабельные трассы следует прокладывать с учетом помех и правильного заземления.

Признаки неисправности

• Оба выхода не меняют состояние при смене положения привода, сигнал на ПЛК статичен.
• Самопроизвольные ложные срабатывания при вибрации или без движения привода.
• Отсутствие индикации на корпусе (если предусмотрена) при наличии питания.
• Срабатывает только один канал, второй постоянно активен или не активируется вовсе.
• Нагрев корпуса, следы влаги внутри разъема, коррозия контактов, повреждение кабеля/коннектора.

Типичные причины поломок

• Механическое воздействие: удар, перегиб или вибрационная усталость монтажного кронштейна.
• Нарушение герметичности из-за неплотно затянутого разъема или износа уплотнений.
• Ошибки в подключении, переполюсовка, наводки и импульсные перенапряжения.
• Выход за пределы допустимых условий окружающей среды, длительное воздействие агрессивных сред и моющих составов.
• Неподходящий материал/размер метки на приводе, слишком большой зазор или смещение относительно чувствительной зоны.
• Скопление металлической стружки/частиц на рабочей поверхности, влияющее на стабильность срабатывания.

Как убедиться, что запчасть вышла из строя

1. Проверить питание на разъеме и полярность, исключить обрыв/короткое замыкание в кабеле.
2. Откалиброванно провести привод через обе позиции и наблюдать состояние выходов на ПЛК либо тестером.
3. Визуально оценить состояние разъема и уплотнений, наличие влаги и загрязнений.
4. Отсоединить датчик и протестировать выходы с имитацией цели (металлической меткой) на столе.
5. Сравнить работу с заведомо исправным аналогичным датчиком IFM IN5337 (при наличии) для исключения проблем линии ввода ПЛК.

Рекомендации по уходу и эксплуатации

• Периодически очищать рабочую поверхность от загрязнений и металлической пыли мягкой салфеткой без абразива.
• Контролировать натяжение резьбового соединения разъема M12 и целостность уплотнительного кольца.
• Проверять состояние кронштейна, жесткость крепления и точность позиционирования относительно меток привода.
• Использовать экранированные кабели и корректное заземление для снижения электромагнитных помех.
• Не применять растворители, разрушающие пластик и уплотнения; в агрессивных средах использовать защитные кожухи.
• Проводить регламентные проверки функционирования обоих каналов при ТО оборудования.
• Хранить запасной датчик и комплект прокладок/коннекторов для минимизации времени простоя.

IFM IN5337 с индексом IND3004DBPKG/US-100-DPV/10-55V обеспечивает устойчивую обратную связь о положении арматуры в автоматизированных системах. Правильный монтаж, защита соединений и профилактическое обслуживание позволяют значительно продлить срок службы и поддерживать стабильность технологического процесса.
