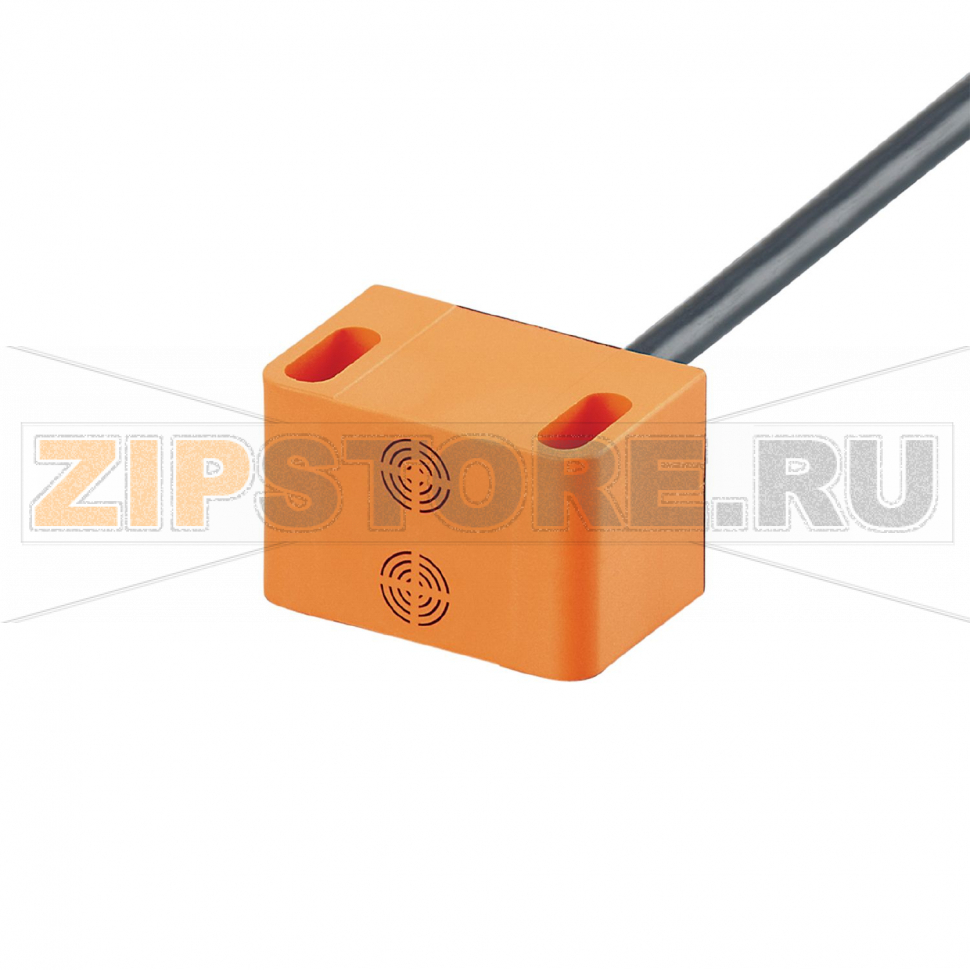

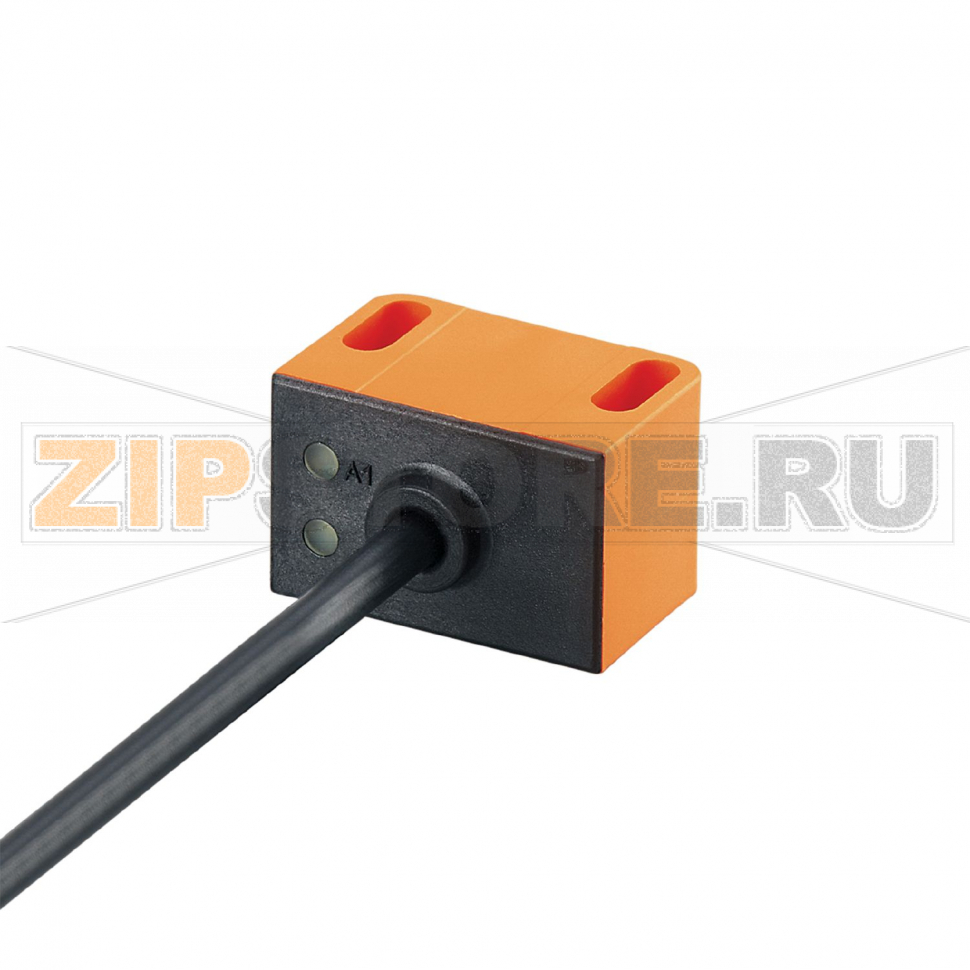

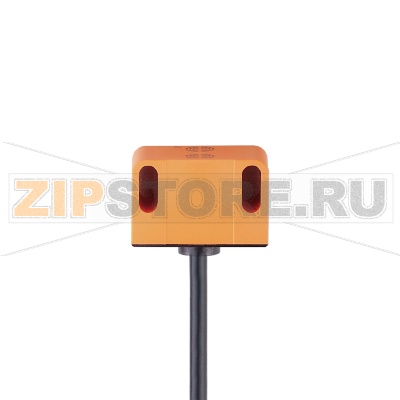

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5424

Каталожный номер IND3004UBPKG/2M/US-100-DPV
Розничная цена
236 EUR с НДС
array(34) { ["id"]=> string(6) "526634" ["product_id"]=> string(6) "588837" ["id_1c"]=> NULL ["sku"]=> string(26) "IND3004UBPKG/2M/US-100-DPV" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(23243) ["primary_price"]=> string(10) "244.655818" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(23243) ["unconverted_price"]=> float(235.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(23243) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
23 243 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Индуктивный датчик
  • 40 x 26 x 26 mm
  • Диапазон срабатывания: 4 mm (незаподлицо)
  • 2 × нормально-открытых коммутационных выхода
  • DC PNP
  • 2 m PVC-кабель
  • M12 разъем
  • Степень защиты: IP67
  • 3-проводный
  • Температура окружающей среды: −25…+80 °C
  • Частота переключения: 1400 Hz

Датчик индуктивный сдвоенный для вентильных приводов IFM IN5424 (каталожный номер IND3004UBPKG/2M/US-100-DPV) предназначен для надежного контроля конечных положений поворотных исполнительных механизмов на запорной арматуре. Два независимых выходных канала позволяют одновременно фиксировать положения «Открыто» и «Закрыто», что упрощает обратную связь в системах автоматизации и повышает безопасность технологического процесса.

При работе датчик регистрирует приближение металлических меток или кулачков на приводе без контакта и износа. Нечувствительность к маслам и влаге, а также герметичное исполнение корпуса помогают поддерживать стабильную работу в условиях цехов и на объектах водоподготовки, пищевой, химической и энергетической отраслей. IFM IN5424 уверенно интегрируется в стандартные шкафы управления с PNP-входами контроллеров и позиционеров.

Назначение и применение

Основная задача — сигнализация достижения конечных положений штока или вала привода. Сдвоенная схема позволяет сократить количество устройств и проводки на одном узле. Конструкция предназначена для монтажа на адаптерные кронштейны приводов; после установки выполняется простая юстировка по меткам, чтобы обеспечить корректное срабатывание в обоих конечных положениях.

Монтаж и настройка

  • Установите датчик на кронштейн привода, соблюдая требуемый зазор до металлической метки (порядка нескольких миллиметров).
  • Отрегулируйте кулачки/метки так, чтобы каждый из выходов переключался четко в своей конечной позиции.
  • Прокладывайте кабель/разъем с учетом радиуса изгиба и защиты от натяжения; исключите перетирание о кромки.
  • Проверьте корректность полярности и соответствие питающего напряжения требованиям входных цепей.

Как понять, что запчасть вышла из строя

  • Отсутствие переключения на одном или обоих выходах при достижении конечного положения привода.
  • Ложные срабатывания или дрожание сигнала на неподвижном приводе.
  • Оба выхода постоянно в одном состоянии (всегда включены или всегда выключены).
  • Световая индикация (если предусмотрена) не реагирует на поднесение металлической метки.
  • Нагрев корпуса, следы влаги внутри разъема, следы коррозии на контактах, повреждения кабеля.

Причины поломок

  • Перенапряжение питания, переполюсовка, короткое замыкание в линии.
  • Неправильный монтаж: слишком малый/большой зазор, смещение меток, ударные нагрузки по корпусу.
  • Механические повреждения кабеля или разъема, попадание влаги при нарушенной герметизации.
  • Налипание металлической стружки/пыли на чувствительной поверхности, вызывающее постоянное срабатывание.
  • Экстремальные температуры и вибрация, превышающие допустимые условия эксплуатации.
  • Сильные электромагнитные помехи при недостаточном экранировании проводки.

Рекомендации по уходу и профилактике

  • Периодически очищайте рабочую поверхность от пыли, стружки и налета мягкой салфеткой без абразива.
  • Раз в регламентный период проверяйте запас по срабатыванию: поднесите металлическую метку и убедитесь в четком переключении обоих каналов.
  • Контролируйте состояние уплотнений разъема M12 и целостность ПВХ-оболочки кабеля; поврежденные элементы заменяйте.
  • Проверяйте затяжку крепежа датчика и кронштейнов привода, исключайте вибрационное ослабление.
  • Разводите силовые и сигнальные линии; при необходимости применяйте экранированный кабель и правильное заземление.
  • При замене сохраняйте исходную геометрию установки и настройку меток, после монтажа выполните функциональную проверку обоих выходов.

Применение IFM IN5424 (IND3004UBPKG/2M/US-100-DPV) помогает стандартизировать обратную связь по положениям клапанов, уменьшить время диагностики и минимизировать простои. Корректный монтаж, регулярная профилактика и контроль условий эксплуатации обеспечат длительную и стабильную работу датчика в составе вентильных приводов.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)
