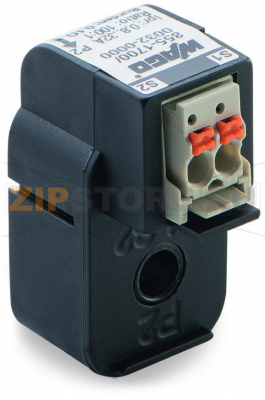

Съемный трансформатор тока; Номинальный ток первичной обмотки 32 А; Номинальный ток вторичной обмотки 320 мА Wago 855-1700/032-000

Name: Съемный трансформатор тока; Номинальный ток первичной обмотки 32 А; Номинальный ток вторичной обмотки 320 мА Wago 855-1700/032-000
Brand: Wago
SKU: 855-1700/032-000

Каталожный номер 855-1700/032-000

Съемный трансформатор тока; Номинальный ток первичной обмотки 32 А; Номинальный ток вторичной обмотки 320 мА Wago 855-1700/032-000 Short description:The picoMAX® Plug-In Current Transformer with low-power output is specifically tailored to WAGO's 750 Series 3-Phase Power Measurement Modules. Features:All-new, low-power output design with picoMAX®Assembly via side latchesCan be mounted directly on an ECBПримечание:The 855-1700/032-000 Plug-In Current Transformer is exclusive to the WAGO I/O System and shall only be used with WAGO's 750 Series 3-Phase Power Measurement Modules.Recommended conductor cross-section and length: 1.5 mm? (14 AWG) and maximum 3.0 m at the outputMeasurement range: 0.8 to 32 A in combination with the 3-Phase Power Measurement Modules (750-493/-494/-495)Testing adheres to EN 61869-2 with a conversion ratio of 16 A/0.16 A (accuracy class: 0.5) and an extended primary current of 200%....

Съемный трансформатор тока; Номинальный ток первичной обмотки 32 А; Номинальный ток вторичной обмотки 320 мА Wago 855-1700/032-000 - Съемный трансформатор тока; Номинальный ток первичной обмотки 32 А; Номинальный ток вторичной обмотки 320 мА Wago 855-1700/032-000

Розничная цена

49 $ с НДС

array(34) { ["id"]=> string(6) "171200" ["product_id"]=> string(6) "233814" ["id_1c"]=> NULL ["sku"]=> string(16) "855-1700/032-000" ["sort"]=> string(1) "1" ["name"]=> string(16) "855-1700/032-000" ["image_id"]=> NULL ["price"]=> float(4615) ["primary_price"]=> string(8) "48.57749" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4615) ["unconverted_price"]=> float(48.57) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4615) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 4 615 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Съемный (вставной) трансформатор тока picoMAX® с низкомощным выходом специально разработан для трехфазных модулей измерения электроэнергии серии 750 от WAGO.

Особенности:

Новый низкомощный выход на базе picoMAX®
Крепление с помощью боковых защелок
Возможность прямого монтажа на электронный автоматический выключатель (ECB)

Примечание:

Съемный трансформатор тока 855-1700/032-000 предназначен исключительно для системы WAGO I/O и должен использоваться только с трехфазными модулями измерения мощности серии 750 (750-493/-494/-495).
Рекомендуемое сечение и длина проводника на выходе: 1,5 мм² (14 AWG), максимальная длина — 3,0 м.
Диапазон измерения: 0,8 … 32 A при работе с трехфазными модулями измерения мощности (750-493/-494/-495).
Испытания по EN 61869-2; коэффициент преобразования 16 A/0,16 A (класс точности 0,5); расширенный первичный ток — 200%.

Технические данные

Вход — трансформатор тока

Номинальный первичный ток	32 A
Номинальный кратковременный термический ток Ith	2 kA / 0,1 s
Номинальный ударный ток Idyn	2,5 × Ith
Номинальная частота	50 … 60 Hz

Выход — трансформатор тока

Номинальный вторичный ток	0,32 A
Номинальная мощность	0,01 VA

Погрешность измерения

Класс точности

0,5

Защита и безопасность

Максимальное рабочее напряжение Um	AC 720 Vrms
Испытательное напряжение	AC 3 kV; 50 Hz; 1 мин
Степень защиты	IP20

Данные соединения

Технология подключения	Push-in CAGE CLAMP®
Клемма WAGO	picoMAX® 3.5, 2091-1122
Одножильные проводники	0,2 … 1,5 мм² / 24 … 14 AWG
Тонкие многожильные проводники	0,2 … 1,5 мм² / 24 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch
Проход для измеряемого проводника	Ø 5,0 мм

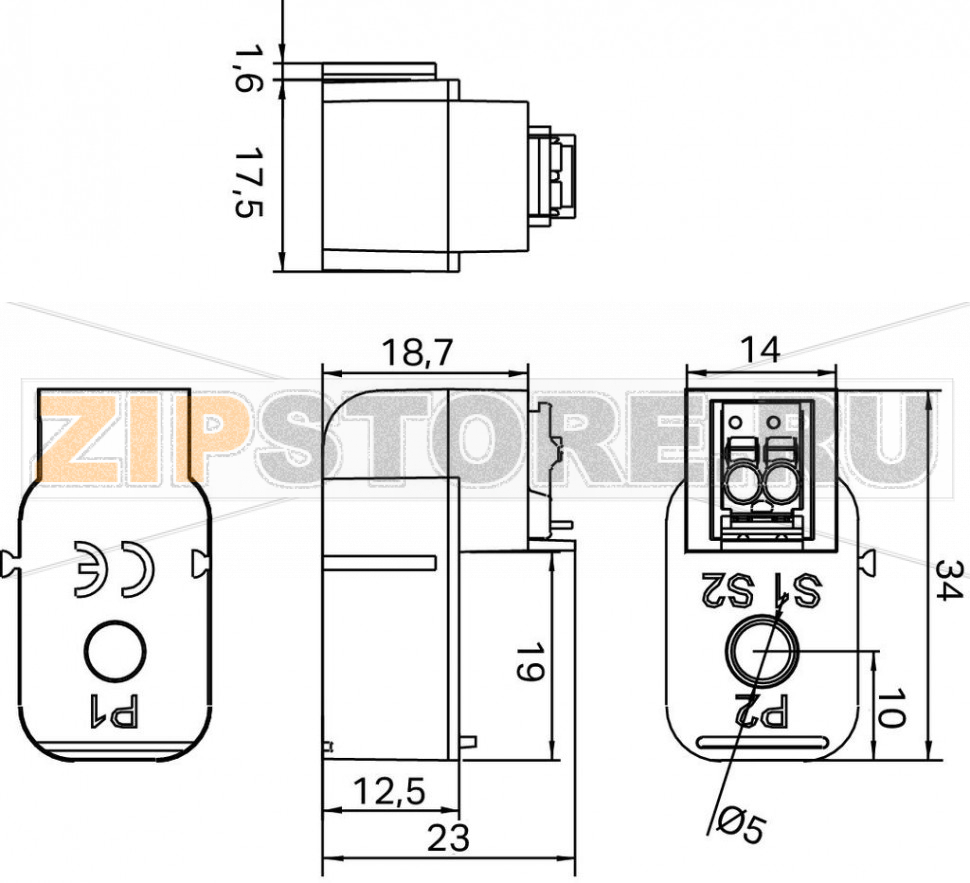

Геометрические данные

Ширина	17 мм / 0.669 inch
Высота	34 мм / 1.339 inch
Длина	23 мм / 0.906 inch

Механические данные

Тип монтажа

Замкнутый трансформатор тока
Монтаж на круглый кабель

Материалы

Класс изоляции	E
Материал корпуса	PA 66
Масса	11 g

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	-10 … 55 °C
Температура окружающей среды (хранение)	-20 … 70 °C
Относительная влажность	5 … 85% (без конденсации)
Макс. высота эксплуатации	2000 m

Стандарты и спецификации

Нормативные документы

EN 61869-2; EN 61010-1

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	NL
GTIN	4055143333436
Код ТН ВЭД	85043129900

Съемный трансформатор тока WAGO 855-1700/032-000 предназначен для точного измерения токов в диапазоне 0,8–32 А при работе с трехфазными измерительными модулями серии 750 (750-493/-494/-495). Низкомощный выход и штекерное подключение picoMAX® позволяют минимизировать потери, упростить разводку в шкафу и повысить надежность соединений. Крепление боковыми защелками обеспечивает быстрый монтаж, включая установку непосредственно на электронные автоматические выключатели (ECB), а отверстие Ø 5 мм делает устройство удобным для ретрофита на круглых кабелях без разрыва линии.

Трансформатор рассчитан на промышленную эксплуатацию в шкафах управления и системах учета энергии, где требуются стабильные измерения при частоте 50–60 Гц и соблюдение требований EN 61869-2 и EN 61010-1. Использование технологии Push-in CAGE CLAMP® ускоряет подключение вторичных проводников, снижает ошибки монтажа и повышает виброустойчивость контакта. Рекомендуется применять провод сечением 1,5 мм² и длиной до 3 м на выходе для сохранения точности.

Причины неисправностей чаще всего связаны с нарушением условий эксплуатации. К типовым относятся: работа с открытой вторичной цепью (возможен опасный рост напряжения и пробой изоляции), длительное превышение токовых и термических пределов, механические повреждения корпуса или защелок, перегрев из-за плохого контакта в клеммах, воздействие агрессивной среды и конденсации, а также неправильная ориентация при установке, приводящая к систематической погрешности.

Признаки того, что трансформатор тока вышел из строя или работает некорректно: несоответствие показаний между фазами при одинаковой нагрузке; значительное отклонение от эталонных измерений; плавающие или нестабильные значения при постоянной нагрузке; появление нагрева, потемнение пластика или запаха перегрева; трещины на корпусе; сообщения диагностики от модулей 750-493/-494/-495 о выходе параметров за допустимые пределы. Косвенным признаком может быть повышенное вторичное напряжение при разомкнутой цепи — такую ситуацию следует немедленно устранить, замкнув вторичную цепь или восстановив подключение к модулю.

Рекомендации по уходу и эксплуатации включают: регулярный визуальный осмотр корпуса и фиксации защелок; контроль надежности зажимов и отсутствие ослаблений; соблюдение допустимой длины и сечения проводов; недопущение работы с разомкнутой вторичной цепью; поддержание чистоты и сухости внутри шкафа (без конденсации); избегание механических нагрузок на корпус и кабель; периодическую поверку измерительного канала в составе системы учета; соблюдение температурного диапазона и высоты установки. Устанавливайте WAGO 855-1700/032-000 только с совместимыми модулями серии 750, поскольку его низкомощный выход не предназначен для стандартных входов 1 А или 5 А.

Корректный монтаж, защита от перегрузок и соблюдение рекомендаций производителя обеспечат стабильную работу и сохранение заявленного класса точности трансформатора тока на протяжении всего срока службы.
