Все соединители для фиксированного монтажа (защёлкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надёжной фиксации штекеров и разъёмов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъём).
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
Примечание для рынка США (USR): Некоторые версии могут использоваться также для разрыва тока в соответствии с сертификатом UL в отдельных применениях при токах менее 5 A и напряжении до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.
| Примечание по контактному сопротивлению |
Сопротивление контакта: прибл. 1 мОм Штекер/розетка: прибл. 0,25 мОм |
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальный ток | 16 A |
| Пояснение (рейтинги) | Категория перенапряжения III / Степень загрязнения 3 |
Одобрения по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 14 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип привода | Инструмент Ввод нажатием (Push-in) |
| Номинальное сечение | 1,5 мм² |
| Размеры одножильных проводников | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Одножильные, прямой ввод | 0,75 … 1,5 мм² / 20 … 16 AWG |
| Многопроволочные | 0,25 … 1 мм² / 22 … 18 AWG |
| Тонкие многопроволочные | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Многопроволочные с изолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| Многопроволочные с неизолированным наконечником | 0,25 … 0,75 мм² / 22 … 20 AWG |
| Мин. сечение для Push-in (многопров., с изолированным наконечником) | 0,75 мм² / 20 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Примечание (длина снятия изоляции) | см. упаковку или инструкцию |
| Число полюсов | 2 |
| Общее число точек соединения | 2 |
| Общее число потенциалов | 2 |
| Направление ввода проводника к направлению спаривания | 0° |
| Шаг контактов | 4,4 мм / 0.173 inch |

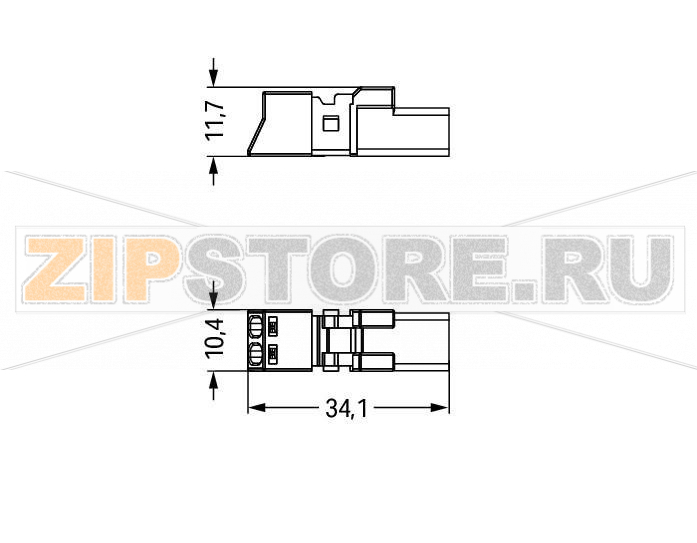

| Ширина | 10,4 мм / 0.409 inch |
| Высота | 11,7 мм / 0.461 inch |
| Длина | 34,1 мм / 1.343 inch |
| Кодирование | A |
| Сила сочленения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила соединения | при блокировке: > 80 Н |
| Сила расцепления | при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | ≈ 200 без резистивной нагрузки; 100 с резистивной нагрузкой IN = 16 A (испытано на 1,5 мм² / AWG 16) |
| Маркировка потенциалов | L N |
| Степень защиты | IP20 |
| Примечание по степени защиты | IP40 при спаривании с корпусом со снятием натяжения |
| Применение | Общие сетевые приложения |
| Тип контакта (разъём) | Штекер (male) |
| Тип подключения | под проводники |
| Защита от несовместного сочленения | Да |
| Защёлка | фиксирующий рычаг |
| Фиксирующий рычаг | устанавливается дополнительно |
| Цвет | белый |
| Изоляционный материал | Полиамид (PA66) |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав с обработанной поверхностью |
| Пожарная нагрузка | 0,056 MJ |
| Масса | 2,5 g |
| Температура монтажа (обработки) | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание по рабочей температуре | Изолирующие компоненты рассчитаны до 105 °C |
| Группа продукта | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4055143548496 |
| Код ТН ВЭД | 85366990990 |

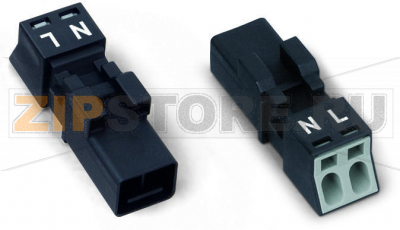

Штекер WAGO 890-232 — компактное решение для быстрого и надёжного подключения в низкопрофильных системах освещения, встраиваемых устройств и распределительных шкафов. Конструкция на базе пружинной технологии Push-in CAGE CLAMP обеспечивает прямой ввод одножильных проводников без инструмента, что сокращает время монтажа и снижает риск ошибок. Фиксирующий рычаг (при необходимости доустанавливается) повышает устойчивость соединения к вибрациям и вытягивающим нагрузкам, а кодировка А и защита от несовместного сочленения предотвращают неправильное подключение. В спаренном состоянии с корпусом со снятием натяжения разъём достигает степени защиты IP40, что позволяет использовать его в доступных зонах при соблюдении требований по среде эксплуатации.
Область применения изделия охватывает общие сетевые цепи, включая линейные и модульные светильники, блоки питания, бытовые и коммерческие приборы. Компактные габариты и шаг 4,4 мм делают WAGO 890-232 удобным для плотного монтажа на ограниченном пространстве, а маркировка L/N упрощает соблюдение полярности. Для соответствия требованиям безопасности важно выбирать сечение проводников по спецификации и соблюдать длину зачистки.
Наиболее типичные причины выхода из строя штекера — механические повреждения корпуса или фиксирующего рычага, перегрев из-за превышения допустимого тока или повышенного переходного сопротивления (неполный ввод проводника, неверная длина зачистки, использование неподходящего сечения, некачественный наконечник). К отказам также приводят многократные циклы сочленения сверх допустимых, воздействие влаги и агрессивных сред (коррозия контактных поверхностей), длительное воздействие температур выше допустимых значений, сильные натяжения и изгибающие нагрузки на кабель при отсутствии разгрузки натяжения, а также попытки использовать штекер как коммутационный аппарат для больших токов нагрузки.
Признаками неисправности являются локальный нагрев разъёма под нагрузкой, изменение цвета пластика или запах перегрева, следы оплавления или потемнения на контактах, трещины корпуса, ослабление фиксации проводника (провод «ходит» в клемме), повреждение или износ фиксирующего рычага, окисление и налёт на контактных поверхностях, прерывистая работа подключённого оборудования (мигание светильников, падение напряжения под нагрузкой). Диагностически полезны визуальный осмотр, проверка усилия удержания проводника, измерение падения напряжения или температуры на соединении при номинальной нагрузке.
Используйте проводники рекомендованного сечения и типа, соблюдайте длину зачистки 9 мм и не лужите многопроволочные жилы — применяйте соответствующие наконечники. Для тонких проводников устанавливайте фиксирующие рычаги. Обеспечьте разгрузку натяжения и не допускайте изгибающих усилий на точку ввода. Соблюдайте температурный диапазон и не эксплуатируйте изделие во влажной и загрязнённой среде без соответствующей защиты. Периодически проводите осмотр соединений в составе регламентного обслуживания: проверяйте целостность корпуса, чистоту контактов, отсутствие следов перегрева. Не превышайте число циклов сочленения и не используйте разъём в качестве выключателя для токов свыше рекомендованных условий. Все работы по подключению и обслуживанию выполняйте при снятом напряжении.
Соблюдение указанных рекомендаций обеспечивает долгий срок службы и надёжную работу штекера WAGO 890-232 в составе электротехнических систем.
