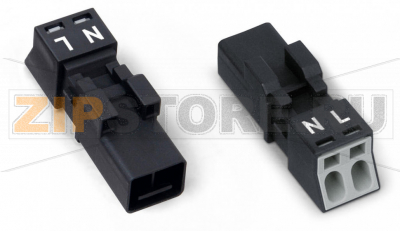

Штекер; 2-пол.; 1,50 mm; черные Wago 890-212

Name: Штекер; 2-пол.; 1,50 mm; черные Wago 890-212
Brand: Wago
SKU: 890-212

Каталожный номер 890-212

Штекер; 2-пол.; 1,50 mm; черные Wago 890-212 - Штекер; 2-пол.; 1,50 mm; черные Wago 890-212

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "164454" ["product_id"]=> string(6) "227133" ["id_1c"]=> NULL ["sku"]=> string(7) "890-212" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-212" ["image_id"]=> NULL ["price"]=> float(138) ["primary_price"]=> string(8) "1.452588" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(138) ["unconverted_price"]=> float(1.45) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(138) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 138 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения, не требует обслуживания
Пружинная технология соединения Push-in CAGE CLAMP® позволяет просто вставлять жесткие проводники
Низкий профиль, шаг полюсов 4,4 мм
В собранном виде монтажные соединители соответствуют IP40 и подходят для легко доступных зон

Примечание:

Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, устройств, всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения:

Все компоненты WINSTA® на 100% защищены от следующих вариантов неправильного подключения:

a) соединение с другим числом контактов
b) соединение с поворотом на 180°
c) соединение с поперечным смещением
d) соединение одним контактом

Информация по безопасности 1:

Примечание по применению для рынка США (USR): некоторые версии могут использоваться также для прерывания тока в соответствии с сертификатом UL в отдельных приложениях при токах ниже 5 A и напряжениях до 600 V. За дополнительной информацией обратитесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Сопротивление контакта ≈ 1 мОм

Штекер/розетка с сопротивлением контакта ≈ 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Примечание (номиналы)	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Одобрения по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	600 V
Номинальный ток по UL 1977 (только заводская проводка)	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Вставка (push-in)
Номинальное поперечное сечение	1,5 мм²
Размеры одножильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Одножильные, подсоединяются напрямую	0,75 … 1,5 мм² / 20 … 16 AWG
Многожильные, соединяемые	0,25 … 1 мм² / 22 … 18 AWG
Тонкие многожильные проводники	0,25 … 1,5 мм² / 22 … 16 AWG
Многожильные проводники с изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Многожильные проводники с неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. многожильные с изолированным наконечником (вставка)	0,75 мм² / 20 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание (длина снятия изоляции)	см. также упаковку или инструкцию
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Направление ввода проводника к направлению сочленения	0°

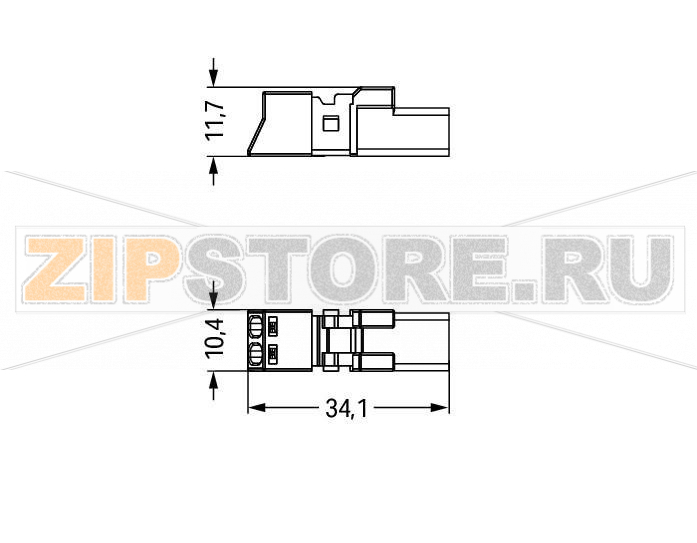

Геометрические данные

Шаг контактов	4,4 мм / 0.173 inch
Ширина	10,4 мм / 0.409 inch
Высота	11,7 мм / 0.461 inch
Длина	34,1 мм / 1.343 inch

Механические данные

Кодировка	A
Сила сочленения штекерного соединения	≈ 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединения	при блокировке: > 80 Н
Расцепляющая сила штекерного соединения	при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≈ 200 без резистивной нагрузки; 100 с резистивной нагрузкой IN = 16 A (проверено, 1,5 мм² / AWG 16)
Маркировка	L N
Степень защиты	IP20
Примечание по степени защиты	IP40 при сочленении с корпусом с кабельным зажимом
Маркировка потенциалов	L N
Применение	Общие сетевые приложения

Штепсельное соединение

Тип контакта (разъём)	Штекер (male)
Тип присоединения разъёма	для проводников
Защита от неправильного сочленения	Да
Защёлка	фиксирующий рычаг
Фиксирующий рычаг	устанавливается дополнительно

Материалы

Цвет	чёрный
Изоляционный материал	Полиамид (PA66)
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,056 MJ
Вес	2,5 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по рабочей температуре	Изолирующие компоненты рассчитаны на 105 °C

Коммерческие данные

Группа товаров	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4055143548489
Код ТН ВЭД	85366990990

Штекер WAGO 890-212 предназначен для быстрого и безопасного выполнения разъёмных соединений в системах освещения, распределительных шкафах и иных сетевых приложениях. Конструкция серии WINSTA MINI сочетается с компактными габаритами, что удобно в стеснённых пространствах ниш и корпусов. Пружинная технология Push-in CAGE CLAMP обеспечивает стабильный контакт и сокращает время монтажа: жесткие проводники вводятся без инструмента, а для демонтажа используется подходящий инструмент. Защита от неправильного соединения и кодировка исключают перепутывание полюсов при сборке. В сочленённом состоянии с корпусом разгрузки натяжения узел достигает требуемого уровня защиты для установки в доступных зонах.

Области применения включают подключение светильников, модулей автоматики здания, распределительных блоков и модернизацию существующих линий. Использование фиксирующего рычага повышает стойкость к вибрациям и предотвращает самопроизвольное расстыковывание. Материалы изоляции и пружинных элементов рассчитаны на длительную эксплуатацию в широком диапазоне температур.

Причины возможных поломок

Механические повреждения корпуса или фиксирующего рычага при монтажных работах или из-за перегиба кабеля без разгрузки натяжения
Перегрев вследствие превышения допустимой нагрузки либо из‑за повышенного переходного сопротивления при некорректной подготовке проводника
Попадание пыли, влаги, агрессивных химикатов, вызывающее коррозию контактных поверхностей
Многократные циклы расстыковки сверх допустимого ресурса, износ пружинного контакта
Неправильная длина зачистки, неподходящий тип или сечение проводника, использование повреждённых жил
Нарушение фиксации из-за отсутствия или износа фиксирующего рычага, воздействие вибраций

Как понять, что деталь вышла из строя

Нагрев, запах перегрева, потемнение или деформация пластика вокруг клемм
Следы оплавления, искрения, обугливание на контактах или на концах проводников
Непостоянный контакт: мерцание светильников, падение напряжения, периодические отключения
Ослабление фиксации: штекер не защёлкивается, люфт при сочленении, произвольное рассоединение
Визуальные дефекты: трещины корпуса, сколы, окислы на контактных поверхностях

Рекомендации по уходу и эксплуатации

Соблюдайте рекомендуемую длину зачистки и используйте соответствующее сечение и тип проводника; для тонких многожильных жил применяйте наконечники
Перед вводом проводника удалите загрязнения, не допускайте попадания влаги в зону контактов
Используйте фиксирующий рычаг и разгрузку натяжения, особенно при вибрациях или подвижных кабелях
Не превышайте допустимую электрическую нагрузку; контролируйте температуру вблизи соединителя
Периодически проверяйте целостность защёлки, отсутствие нагара и ослабления контакта; при обнаружении следов перегрева заменяйте узел
Применяйте рекомендуемый инструмент для освобождения пружины; не извлекайте проводник рывком
Храните и монтируйте изделие в чистых и сухих условиях, избегайте воздействия агрессивных сред

Соблюдение указанных рекомендаций позволит сохранить надёжность соединения WAGO 890-212 на протяжении всего срока службы и предотвратить типовые неисправности, связанные с механическими и электрическими перегрузками.
