Штекер; 2-пол.; 1,50 mm; серые Wago 890-252

Name: Штекер; 2-пол.; 1,50 mm; серые Wago 890-252
Brand: Wago
SKU: 890-252

Каталожный номер 890-252

Штекер; 2-пол.; 1,50 mm; серые Wago 890-252 - Штекер; 2-пол.; 1,50 mm; серые Wago 890-252

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "164451" ["product_id"]=> string(6) "227130" ["id_1c"]=> NULL ["sku"]=> string(7) "890-252" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-252" ["image_id"]=> NULL ["price"]=> float(160) ["primary_price"]=> string(7) "1.68416" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(160) ["unconverted_price"]=> float(1.68) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(160) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 160 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Защита от неправильного подключения и отсутствие необходимости в обслуживании.
Технология пружинного зажима Push-in CAGE CLAMP® позволяет вводить однопроволочные проводники простым нажатием.
Низкий профиль с шагом полюсов 4,4 мм.
Возможность четкой маркировки и цветового кодирования компонентов под индивидуальные требования.
В собранном виде соединители соответствуют IP40 и подходят для размещения в легко доступных зонах.

Примечание

Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) комплектуются на заводе фиксирующими рычагами для надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонколитых проволочных выводов (штекер/розетка).

Примечание по защите от неправильного подсоединения

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:

подсоединение другого числа контактов;
подсоединение с поворотом на 180°;
подсоединение с поперечным смещением;
подсоединение только по одному контакту.

Информация по безопасности

Примечание по применению для рынка США (USR): Некоторые версии могут использоваться для разрыва цепи в соответствии с сертификатом UL в отдельных применениях при токах ниже 5 A и напряжениях до 600 V. Для получения подробной информации обратитесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Сопротивление контакта: прибл. 1 мОм

Штекер/розетка: прибл. 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Расшифровка	Категория перенапряжения III / степень загрязнения 3

Одобрения по UL 1977

Номинальное напряжение (только заводская проводка)	600 V
Номинальный ток (только заводская проводка)	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ активации	Инструмент / Push-in
Номинальное сечение	1,5 мм²
Диапазон однопроволочных	0,25 … 1,5 мм² / 22 … 16 AWG
Однопроволочные, прямой ввод	0,75 … 1,5 мм² / 20 … 16 AWG
Многопроволочные	0,25 … 1,0 мм² / 22 … 18 AWG
Тонкие многопроволочные	0,25 … 1,5 мм² / 22 … 16 AWG
Многопроволочные с изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Многопроволочные с неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. сечение для push-in (с изолир. наконечником)	0,75 мм² / 20 AWG
Длина зачистки	9 мм / 0.35"
Примечание по зачистке	См. также упаковку или инструкцию
Число полюсов	2
Общее число точек соединения	2
Общее число потенциалов	2
Направление ввода проводника к направлению сочленения	0°

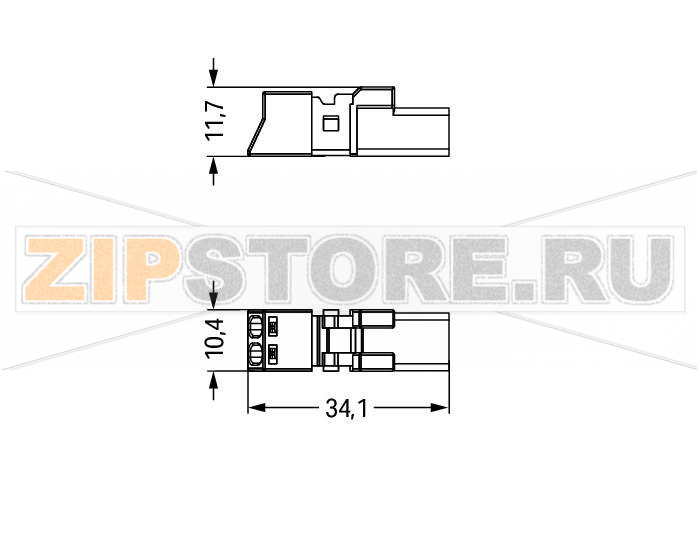

Геометрические данные

Шаг контактов	4,4 мм / 0.173"
Ширина	10,4 мм / 0.409"
Высота	11,7 мм / 0.461"
Длина	34,1 мм / 1.343"

Механические данные

Кодирование	B
Сила сочленения	прибл. 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Расцепляющая сила	при разблокировке: прибл. 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≥ 200 без нагрузки; 100 при резистивной нагрузке IN = 16 A (испытано, 1,5 мм² / AWG 16)
Маркировка потенциалов	1 2
Степень защиты	IP20
Примечание по степени защиты	IP40 при соединении с корпусом с разгрузкой натяжения

Штекерное соединение

Тип контакта	Штекер (male)
Тип присоединения	для проводников
Защита от неправильного сочленения	Да
Защёлка	Фиксирующий рычаг
Фиксирующий рычаг	Устанавливается дополнительно

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь/медный сплав с защитным покрытием
Пожарная нагрузка	0,056 MJ
Масса	2,5 g

Экологические требования

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание	Изолирующие компоненты рассчитаны до 105 °C

Коммерческие данные

Группа товаров	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	Польша (PL)
GTIN	4055143499675
ТН ВЭД	85366990990

Описание товара

WAGO 890-252 — это 2‑полюсный штекер серии WINSTA, предназначенный для быстрого и надёжного соединения в осветительных системах, распределительных устройствах, внутри шкафов управления и встраиваемых монтажах. Конструкция с пружинной технологией Push-in CAGE CLAMP обеспечивает стабильный контакт без дополнительного обслуживания и допускает прямую вставку однопроволочных проводников. Компактный корпус и продуманная эргономика упрощают монтаж в стеснённых условиях и повышают повторяемость подключения на объекте.

Штекер WAGO 890-252 используется в паре с совместимыми розетками и корпусами разгрузки натяжения, что повышает механическую стойкость соединения и обеспечивает степень защиты до IP40 в собранном исполнении. Ключевое кодирование и защита от неправильного сочленения исключают ошибочную стыковку по числу полюсов, повороту на 180°, смещению и частичному контакту. Возможность маркировки и цветового кодирования облегчает идентификацию цепей при обслуживании.

Типовые области применения включают модульную электропроводку в зданиях, сборку светильников, подключение драйверов и клеммных модулей, а также быстросъёмные интерфейсы внутри электротехнических шкафов. Решение помогает унифицировать интерфейсы, ускорить пусконаладку и снизить риск ошибок монтажа.

Причины поломок

Механические перегрузки штекерной пары из‑за натяжения кабеля при отсутствии разгрузки.
Многократные циклы сочленения/расцепления сверх рекомендуемого ресурса, приводящие к износу контактов.
Попадание пыли и мусора на контактные поверхности при эксплуатации вне регламентированных условий.
Превышение допустимых токовых нагрузок и нагрев, ухудшающий контакт и состояние изоляции.
Неправильная подготовка проводника: недостаточная или чрезмерная длина зачистки, повреждение жил.

Как понять, что запчасть вышла из строя

Повышенное сопротивление и заметный нагрев в зоне соединения при номинальной нагрузке.
Потемнение, следы оплавления или запах перегрева корпуса.
Люфт штекера в сочленённом состоянии, нестабильный контакт, прерывистая работа нагрузки.
Визуальные дефекты: трещины пластика, деформация фиксирующего рычага, окисление контактов.
Невозможность надёжной фиксации проводника в клемме или его самопроизвольное ослабление.
