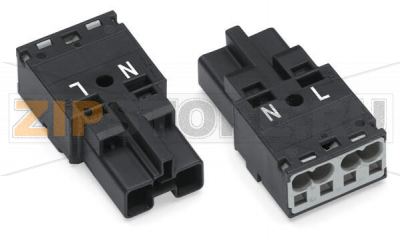

Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212

Name: Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212
Brand: Wago
SKU: 770-212

Каталожный номер 770-212

Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unitTwo-wire connection per pole for loops or bridges...

Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212 - Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "164456" ["product_id"]=> string(6) "227135" ["id_1c"]=> NULL ["sku"]=> string(7) "770-212" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-212" ["image_id"]=> NULL ["price"]=> float(139) ["primary_price"]=> string(8) "1.463114" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(139) ["unconverted_price"]=> float(1.46) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(139) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 139 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защита от неправильного соединения и отсутствие необходимости в обслуживании
Технология пружинных зажимов Push-in CAGE CLAMP® позволяет вводить одножильные проводники простым нажатием
Двухпроводное подключение на полюс для организации петель или мостиков

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, приборов, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводников (штекер/розетка).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) подсоединение с другим числом контактов
b) подсоединение с поворотом на 180°
c) подсоединение с поперечным смещением
d) подсоединение по одному контакту Информация по безопасности (США):

Примечание для рынка США (USR): некоторые версии также могут использоваться для размыкания цепи в соответствии с сертификатом UL в отдельных применениях при токах ниже 16 A и напряжениях до 600 V. За дополнительной информацией обращайтесь в местное представительство продаж.

Электрические данные

Примечание по контактному сопротивлению

Контактное сопротивление: примерно 1 мОм

Пара «штекер/розетка»: примерно 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	25 A
Пояснение к номиналам	Категория перенапряжения III / Степень загрязнения 3

Одобрения по UL 1977

Номинальное напряжение по UL 1977 (только стационарная проводка)	600 V
Номинальный ток по UL 1977 (только стационарная проводка)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Инструмент Вставка (Push-in)
Номинальное сечение	4 мм²
Диапазон одножильных проводников	0,5 … 4 мм² / 20 … 12 AWG
Одножильные, прямой ввод	1,5 … 4 мм² / 16 … 12 AWG
Многопроволочные	0,5 … 2,5 мм² / 20 … 14 AWG
Тонкие многопроволочные	0,5 … 4 мм² / 20 … 12 AWG
С изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
С неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. с изолированным наконечником для ввода Push-in	1,5 мм² / 16 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание (снятие изоляции)	см. также упаковку или инструкцию
Число полюсов	2
Общее число точек соединения	4
Общее число потенциалов	2
Направление ввода проводника к направлению сочленения	0 °

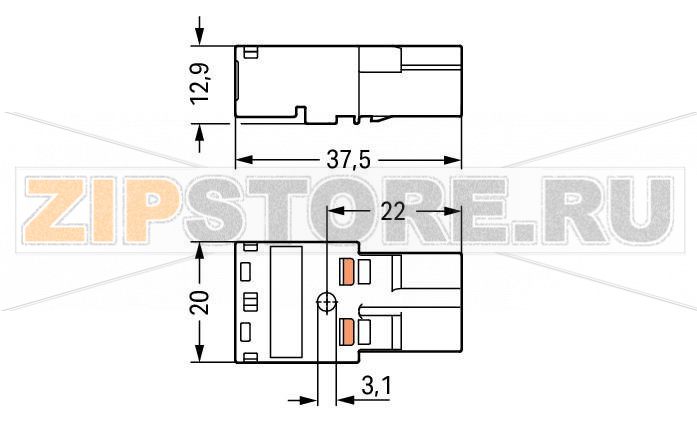

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	20 мм / 0.787 inch
Высота	12,9 мм / 0.508 inch
Длина	37,5 мм / 1.476 inch

Механические данные

Кодирование	A
Сила сопряжения	около 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Расцепляющая сила	при разблокировке: около 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	до 200; без нагрузки — до 200; с резистивной нагрузкой IN = 25 A — до 100 (проверено на 4 мм² / AWG 12)
Маркировка потенциалов	L N
Степень защиты	IP20
Примечание по степени защиты	В состыкованном состоянии с корпусом разгрузки натяжения: IP2xC (компактные разъемы не предназначены для открытых, легко доступных зон)
Применение	Общие силовые цепи (mains)

Штекерное соединение

Тип контакта	Штекер (male)
Тип присоединения	для проводников
Защита от перепутывания	Да
Защелка	рычажная (locking lever)
Фиксирующий рычаг	устанавливается дополнительно (retrofittable)

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав с покрытием
Пожарная нагрузка	0,126 MJ
Масса	6,5 g

Требования к эксплуатации

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по рабочей температуре	Изоляционные материалы рассчитаны на 105 °C

Коммерческие данные

Группа продукции	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821028291
Код ТН ВЭД	85366990990

Штекер WAGO 770-212 (2-полюсный, код A, под провод 4,00 мм², черный) относится к системе WINSTA и предназначен для быстрого и безопасного подключения силовых цепей в осветительных линиях, распределительных группах и модульной электропроводке зданий. Разъем обеспечивает стабильный контакт благодаря технологии Push-in CAGE CLAMP, допускает два проводника на полюс для организации петель и мостов, а также защищен от ошибочного сочленения благодаря кодированию и механике фиксации. Компактные габариты и прямой ввод проводника упрощают монтаж в ограниченном пространстве, а рычаг блокировки повышает надежность соединения при вибрациях и динамических нагрузках.

Область применения включает питание осветительных приборов, подключение модулей распределения нагрузки, быстрый монтаж демонтажных участков линий, а также серийную сборку устройств. Конструкция рассчитана на длительную эксплуатацию без обслуживания, при соблюдении условий окружающей среды и правильной подготовки проводников.

Причины возможных неисправностей

Превышение допустимой токовой нагрузки или ухудшение теплового отвода, приводящее к перегреву контактов и изоляции.
Неверная подготовка проводника: недостаточная/избыточная длина зачистки, повреждение жил, оставшиеся распушенные проволоки, неподходящий наконечник.
Применение проводников вне допустимого диапазона сечений или типов (например, слишком жесткий трос для Push-in без наконечника).
Неполная вставка проводника или неполное сочленение пары штекер/розетка, отсутствие фиксации рычагом.
Механические повреждения корпуса и пружины из-за ударов, перекосов при соединении, превышение допустимого числа циклов.
Загрязнения, влага, агрессивные среды, вызывающие коррозию или ухудшение изоляции.
Эксплуатация вне температурного диапазона, воздействие ультрафиолета и химикатов.

Как понять, что штекер вышел из строя

Следы перегрева: потемнение, оплавление или деформация корпуса, запах гари.
Нестабильный контакт: мигание светильников, прерывания питания, нагрев в зоне соединения под нагрузкой.
Повышенное усилие или люфт при сочленении, самопроизвольное расцепление, повреждение или износ фиксирующего рычага.
Выпадение или выдергивание проводника при умеренном усилии, заметная потеря упругости пружинного зажима.
Коррозия контактов, следы искрения, нагар.

Рекомендации по эксплуатации и уходу

Соблюдайте требуемую длину зачистки и используйте подходящие наконечники; перед вставкой удаляйте загрязнения и влагу.
Для одножильных проводников используйте прямой ввод; для многопроволочных – соответствующий инструмент и/или наконечники согласно инструкции.
Контролируйте полное сочленение разъема и фиксацию рычагом; применяйте разгрузку натяжения и не допускайте натяжения на клеммы.
Не превышайте рекомендованное число циклов соединения/разъединения; избегайте ударных нагрузок и перекосов.
Периодически проводите визуальный осмотр на предмет нагрева, ослабления, повреждений; при выявлении дефектов заменяйте изделие.
Эксплуатируйте в пределах допустимых температур и в защищенных от доступа местах (степень защиты соответствует применению внутри оборудования).
Храните в сухом месте, избегайте воздействия УФ и химически активных сред.

Применение WAGO 770-212 позволяет ускорить монтаж, обеспечить повторяемость соединений и снизить риски ошибок при инсталляции. Следование рекомендациям по подготовке проводников и условиям эксплуатации обеспечивает надежную и долговечную работу разъема в составе электротехнических систем.

Характеристики

Производитель	Wago
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Штекер; 2-пол.; Код. A; 4,00 mm; черные Wago 770-212 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
