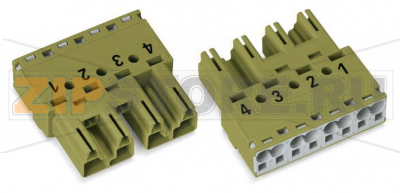

Штекер; 4-пол.; Код. B; 4,00 mm; светло-зеленые Wago 770-274

Name: Штекер; 4-пол.; Код. B; 4,00 mm; светло-зеленые Wago 770-274
Brand: Wago
SKU: 770-274

Каталожный номер 770-274

Штекер; 4-пол.; Код. B; 4,00 mm; светло-зеленые Wago 770-274 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Two wire connections per pole for loops or bridgesAdditional variable coding is possible.Components can be clearly printed on and color-coded to meet custom requirements....

Штекер; 4-пол.; Код. B; 4,00 mm; светло-зеленые Wago 770-274 - Штекер; 4-пол.; Код. B; 4,00 mm; светло-зеленые Wago 770-274

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "164509" ["product_id"]=> string(6) "227188" ["id_1c"]=> NULL ["sku"]=> string(7) "770-274" ["sort"]=> string(1) "0" ["name"]=> string(7) "770-274" ["image_id"]=> NULL ["price"]=> float(261) ["primary_price"]=> string(8) "2.747286" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(261) ["unconverted_price"]=> float(2.74) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(261) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 261 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Protected against mismating and maintenance-free
Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.
Two wire connections per pole for loops or bridges
Additional variable coding is possible.
Components can be clearly printed on and color-coded to meet custom requirements.

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Operating tool Push-in
Номинальное поперечное сечение	4 mm?
Размеры одножильных проводников	0,5 … 4 mm? / 20 … 12 AWG
одножильные, подсоединяются напрямую	1,5 … 4 mm? / 16 … 12 AWG
многожильные, соединяемые	0,5 … 2,5 mm? / 20 … 14 AWG
Тонкие многожильные проводники	0,5 … 4 mm? / 20 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm? / 20 … 16 AWG
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm? / 20 … 14 AWG
мин. многожильные, с изолированным наконечником, подключение путем вставки	1,5 mm? / 16 AWG
Длина снятия изоляции	9 mm / 0.35 inch
Примечание (длина снятия изоляции)	see also packaging or instructions
Число полюсов	4
Общее число точек соединения	8
Общее число потенциалов	4
Conductor entry direction to mating direction	0 °

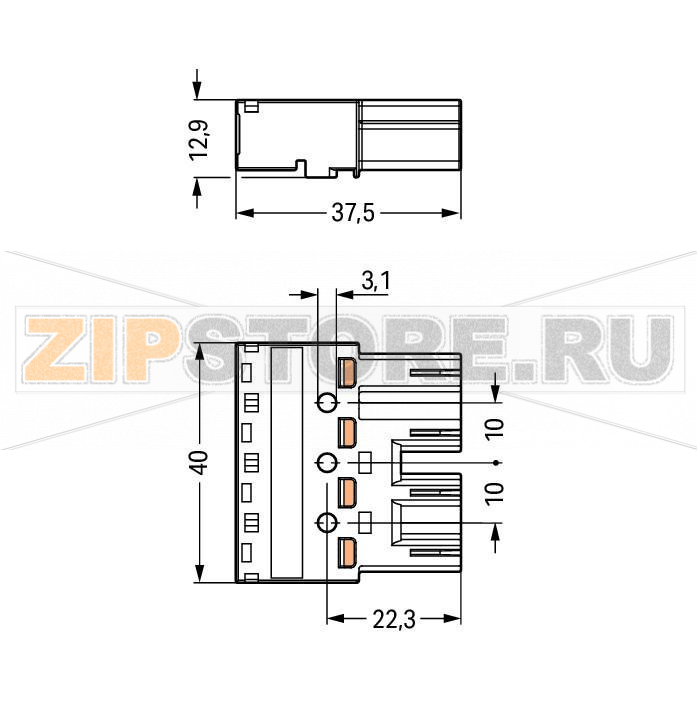

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	40 mm / 1.575 inch
Высота	12,9 mm / 0.508 inch
Длина	37,5 mm / 1.476 inch

Механические данные

Кодирование	B
Сила сопряжения штекерного соединения	примерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	если разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 25 A, протестированы (4 мм?/AWG 12)
Маркировка	1 2 3 4
Степень защиты	IP20
Примечание по типу защиты	In mated condition with strain relief housing: IP2xC (These compact connectors are not designed for use in open, easily accessible areas.)
Potential marking	1 2 3 4

Plug connection

Contact type (pluggable connector)	Male connector/plug
Connector connection type	for conductors
Mismating protection	Yes
защелка	locking lever
Locking lever	retrofittable

Material Data

Цвет	светло-зеленые
Изоляционный материал	Полиамид (PA66)
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,252 MJ
Вес	13 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Product Group	20 (WINSTA)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821445753
Customs tariff number	85366990990
