Штекер для печатных плат; прямые; 5-пол.; Код. A; белые Wago 890-835

Каталожный номер 890-835
Розничная цена
204.02 с НДС
array(34) { ["id"]=> string(6) "164372" ["product_id"]=> string(6) "227051" ["id_1c"]=> NULL ["sku"]=> string(7) "890-835" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-835" ["image_id"]=> NULL ["price"]=> string(6) "204.02" ["primary_price"]=> float(2.1466) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(6) "204.02" ["unconverted_price"]=> float(204.02) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(6) "204.02" ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#908 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }
Последнее обновление базы:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Protected against mismating and maintenance-free
  • Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.
  • Low profile with 4.4 mm pole spacing

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).


Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 5 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению?

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1IEC/EN 60664-1
Номинальное напряжение (III / 3)250

V

Номинальное импульсное напряжение (III / 3)4

kV

Номинальный ток13

A

Legend (ratings)(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)600

V

Rated current per UL 1977 (factory wiring only)12

A

Данные соединения

Число полюсов5
Общее число потенциалов5
Количество уровней1

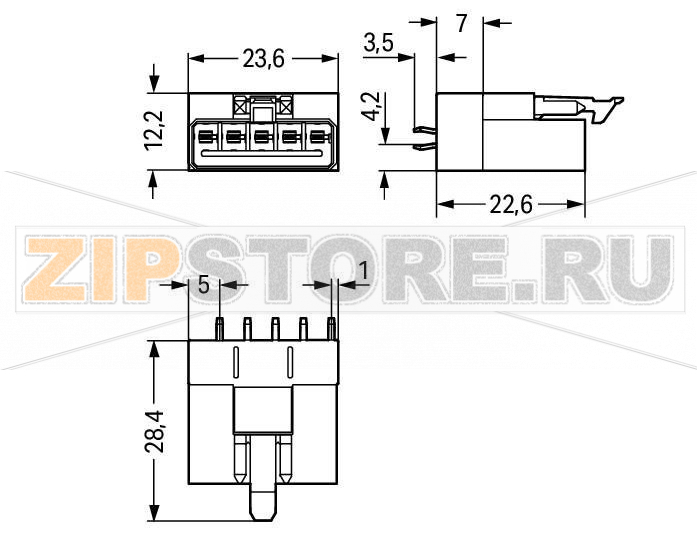

Geometrical Data

Шаг контактов4,4 mm / 0.173 inch
Ширина23,6 mm / 0.929 inch
Высота31,9 mm / 1.256 inch
Высота от поверхности28,4 mm / 1.118 inch
Длина12,2 mm / 0.48 inch
Длина вывода под пайку3,5

mm

Размеры вывода под пайку1 x 0,8 mm

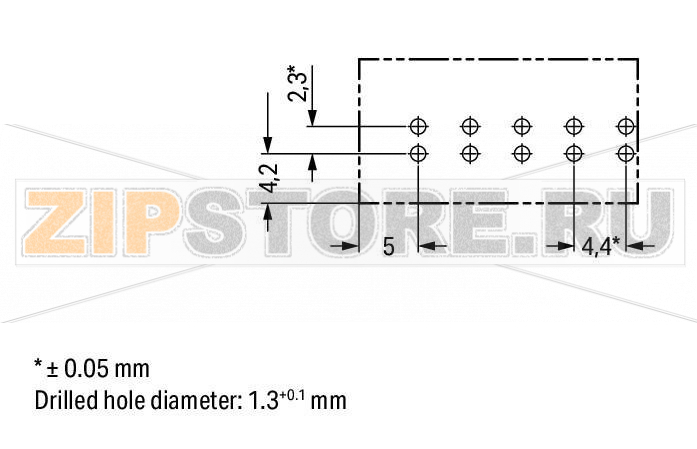

Допуск диаметра отверстия1,3 (-0,1 … +0,1) mm

Механические данные

КодированиеA
Сила сопряжения штекерного соединенияпримерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединенияесли заблокировано: > 80N
Расцепляющая сила штекерного соединенияесли разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения?

200, без резистивной нагрузки

100, с резистивной нагрузкой IN = 16 A, протестированы (1,5 мм2/AWG 16)

Исполнениепрямые
МаркировкаN ? 1 2 3
Potential markingN ? 1 2 3
ПрименениеGeneral mains applications

Plug connection

Contact type (pluggable connector)Male connector/plug
Connector connection typefor PCBs
Mismating protectionYes
Mating direction to the PCB90

°

защелкаlocking lever
Locking leveryes

PCB contact

PCB contactTHT
Solder pin arrangement2 in-line solder pins/pole
Number of solder pins per potential2

Material Data

Цветбелые
Изоляционный материалПолиамид (PA66)
Материал зажимной пружиныХромоникелевая пружинная сталь (CrNi)
Материал контактовМедь или медный сплав, с обработанной поверхностью
Пожарная нагрузка0,091

MJ

Вес4,8

g

Environmental Requirements

Processing temperature-5 … +40 °C
Continuous operating temperature-35 … +85 °C
Примечание по постоянной рабочей температуреИзолирующие компоненты для температур ? 105°C

Коммерческие данные

Product Group20 (WINSTA)
Тип упаковкиBOX
Country of originPL
GTIN4050821695608
Customs tariff number85366990990

Характеристики

Заказ кратно 1
Минимальный заказ 1
Производитель Wago
Вес 0 кг
