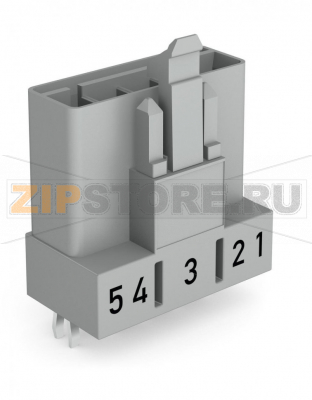

Штекер для печатных плат; прямые; 5-пол.; Код. B; серые Wago 890-855

Каталожный номер 890-855
Розничная цена
3.05 $ с НДС ≈ 290 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Protected against mismating and maintenance-free
  • Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.
  • Low profile with 4.4 mm pole spacing
  • Components can be clearly printed on and color-coded to meet custom requirements.

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).


Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 5 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению?

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1IEC/EN 60664-1
Номинальное напряжение (III / 3)250

V

Номинальное импульсное напряжение (III / 3)4

kV

Номинальный ток16

A

Legend (ratings)(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)600

V

Rated current per UL 1977 (factory wiring only)12

A

Данные соединения

Число полюсов5
Общее число потенциалов5
Количество уровней1

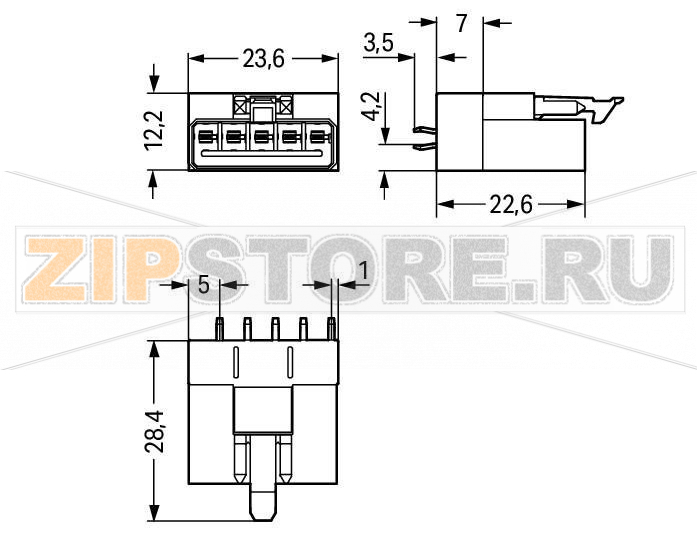

Geometrical Data

Шаг контактов4,4 mm / 0.173 inch
Ширина23,6 mm / 0.929 inch
Высота31,9 mm / 1.256 inch
Высота от поверхности28,4 mm / 1.118 inch
Длина12,2 mm / 0.48 inch
Длина вывода под пайку3,5

mm

Размеры вывода под пайку1 x 0,8 mm
Допуск диаметра отверстия1,3 (-0,1 … +0,1) mm

Механические данные

КодированиеB
Сила сопряжения штекерного соединенияпримерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединенияесли заблокировано: > 80N
Расцепляющая сила штекерного соединенияесли разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения

?200, without resistive load

100, with resistive load IN = 16 A, tested (1.5 mm?/16 AWG)

Исполнениепрямые
Маркировка1 2 3 4 5
Potential marking1 2 3 4 5

Plug connection

Contact type (pluggable connector)Male connector/plug
Connector connection typefor PCBs
Mismating protectionYes
Mating direction to the PCB90

°

защелкаlocking lever
Locking leveryes

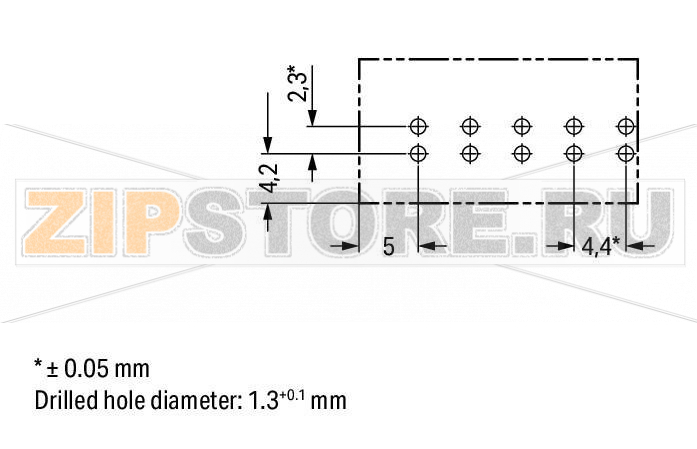

PCB contact

PCB contactTHT
Solder pin arrangement2 in-line solder pins/pole
Number of solder pins per potential2

Material Data

Цветсерые
Изоляционный материалПолиамид (PA66)
Материал зажимной пружиныХромоникелевая пружинная сталь (CrNi)
Материал контактовМедь или медный сплав, с обработанной поверхностью
Пожарная нагрузка0,089

MJ

Вес4,7

g

Environmental Requirements

Processing temperature-5 … +40 °C
Continuous operating temperature-35 … +85 °C
Примечание по постоянной рабочей температуреИзолирующие компоненты для температур ? 105°C

Коммерческие данные

Тип упаковкиBOX
Country of originPL
GTIN4050821890010
Customs tariff number85366990990
