Черная кодировка A (L, N)
Примечание:Все соединители для фиксированного монтажа (защёлкивающиеся версии для осветительных приборов, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонкопроволочных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) подключение с другим числом контактов
b) подключение с поворотом на 180°
c) подключение с поперечным смещением
d) подключение по одному контакту
Примечание для рынка США (USR): Отдельные версии могут использоваться также для коммутации тока в соответствии с сертификатом UL в отдельных применениях при токах ниже 16 A и напряжениях до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению | Сопротивление контакта ≈ 1 мОм. Штекер/розетка — ≈ 0,25 мОм. |
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 V |
| Номинальное импульсное напряжение (III/3) | 4 kV |
| Номинальный ток | 25 A |
| Пояснение | Категория перенапряжения III / Степень загрязнения 3 |
Допуски по UL 1977
| Номинальное напряжение (только заводская проводка) | 600 V |
| Номинальный ток (только заводская проводка) | 23 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Инструмент / Вставка (Push-in) |
| Номинальное сечение | 4 мм² |
| Диапазон одножильных проводников | 0,5 … 4 мм² / 20 … 12 AWG |
| Одножильные, прямое подключение | 1,5 … 4 мм² / 16 … 12 AWG |
| Многожильные | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Тонкие многожильные | 0,5 … 4 мм² / 20 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Мин. сечение для вставки (многожильный с изол. наконечником) | 1,5 мм² / 16 AWG |
| Длина зачистки жилы | 9 мм / 0,35" |
| Примечание по зачистке | См. также упаковку или инструкцию |
| Число полюсов | 3 |
| Общее число точек соединения | 6 |
| Общее число потенциалов | 3 |
| Заземляющий контакт | С предваряющим контактом PE (GND) |
| Диаметр подключаемого кабеля в оболочке | 8 … 11,5 мм |
| Направление ввода проводника к направлению сочленения | 0° |
| Длина разделки кабеля | 55 мм |

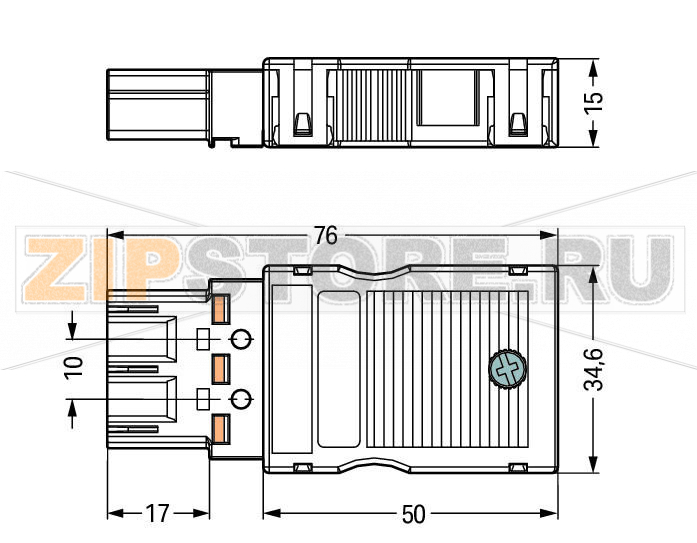

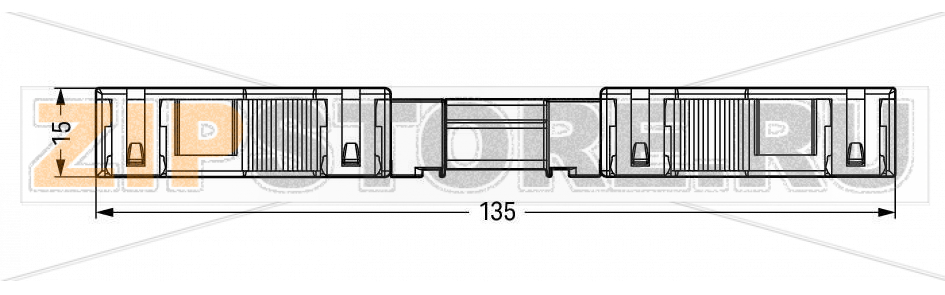

Геометрические данные
| Шаг контактов | 10 мм / 0,394" |
| Ширина | 34,6 мм / 1,362" |
| Высота | 15 мм / 0,591" |
| Длина | 75,9 мм / 2,988" |
Механические данные
| Кодировка | A |
| Сила сочленения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила | При блокировке: > 80 Н |
| Сила расцепления | При разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | ≥ 200 без нагрузки; 100 с резистивной нагрузкой In = 25 A (испытано с 4 мм² / AWG 12) |
| Маркировка потенциалов | L, N |
| Степень защиты | IP20 |
| Примечание по защите | В сочленённом состоянии с корпусом разгрузки натяжения: IP2xC (компактные соединители не предназначены для открытых, легко доступных зон) |
| Применение | Сетевые (мейнс) приложения общего назначения |
Штекерное соединение
| Тип контакта | Штекер (папа) |
| Тип подключения | Под проводники |
| Защита от несовместного соединения | Да |
| Защёлка | Фиксирующий рычаг |
| Фиксирующий рычаг | Может устанавливаться дополнительно |
| Разгрузка натяжения | Корпус разгрузки натяжения |
Материалы
| Цвет | Чёрный |
| Изоляционный материал | Полиамид (PA66) |
| Пружинный элемент | Коррозионностойкая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав, с покрытием |
| Пожарная нагрузка | 0,458 MJ |
| Цвет корпуса разгрузки | Чёрный |
| Масса | 20 г |
Требования к окружающей среде
| Температура монтажа | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание | Изолирующие компоненты рассчитаны на 105 °C |
Коммерческие данные
| Продуктовая группа | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918254083 |
| Код ТН ВЭД | 85366990990 |

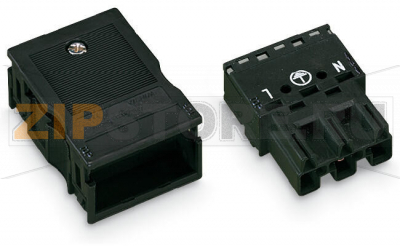

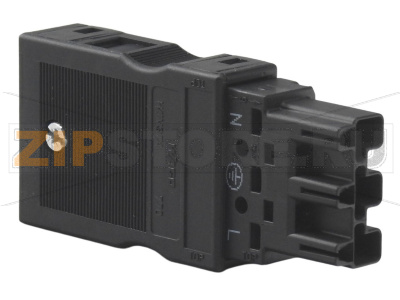

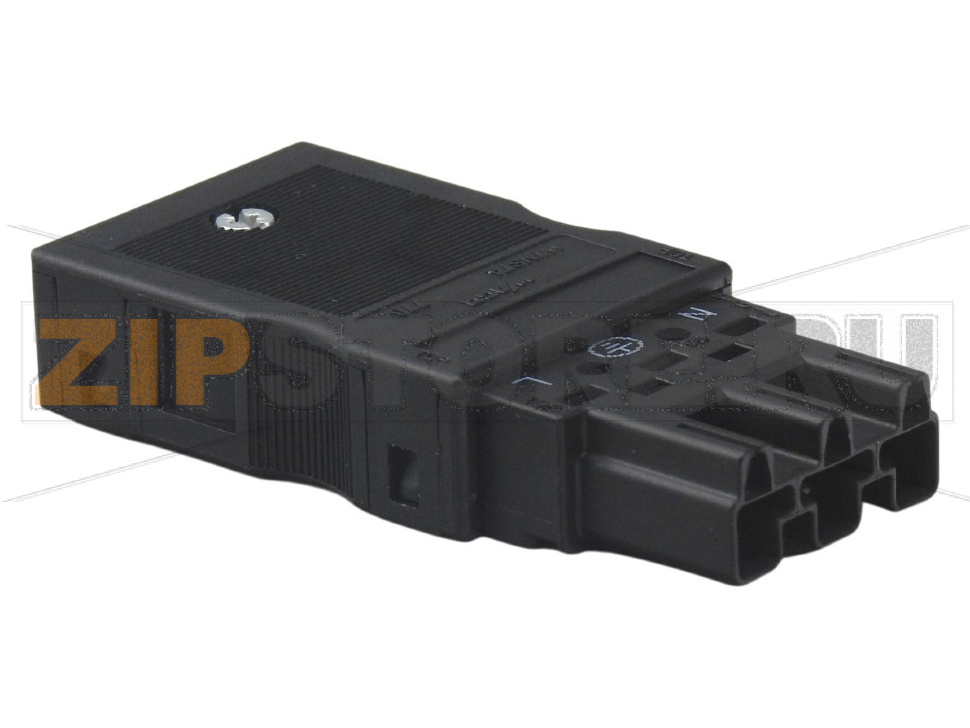

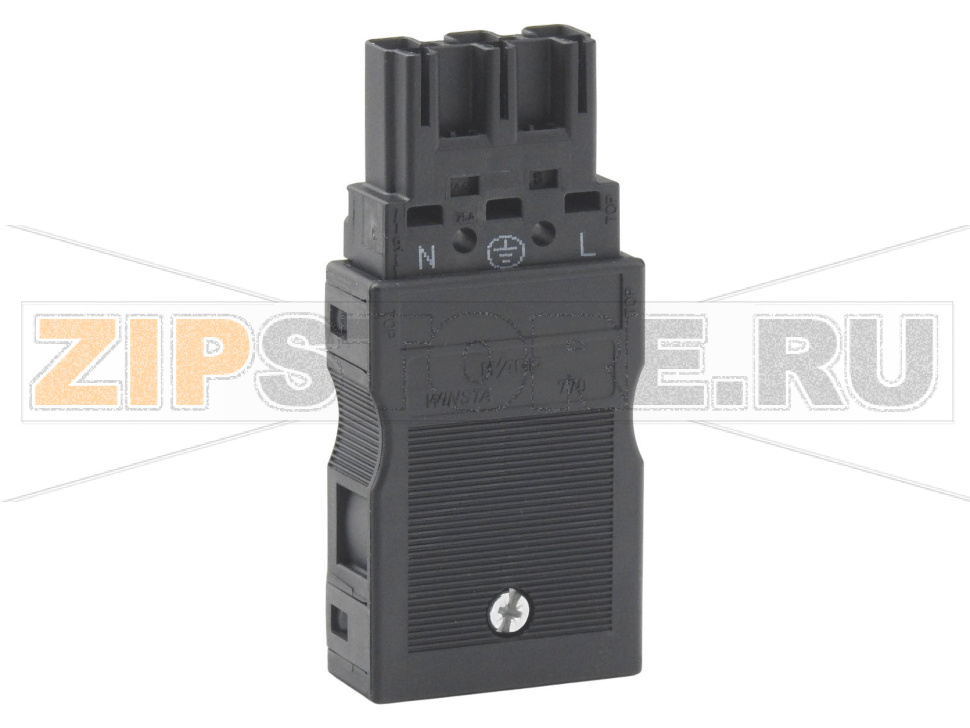

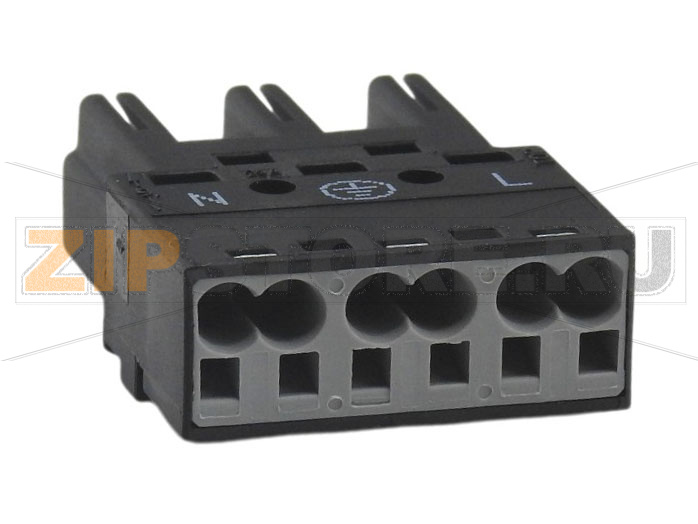

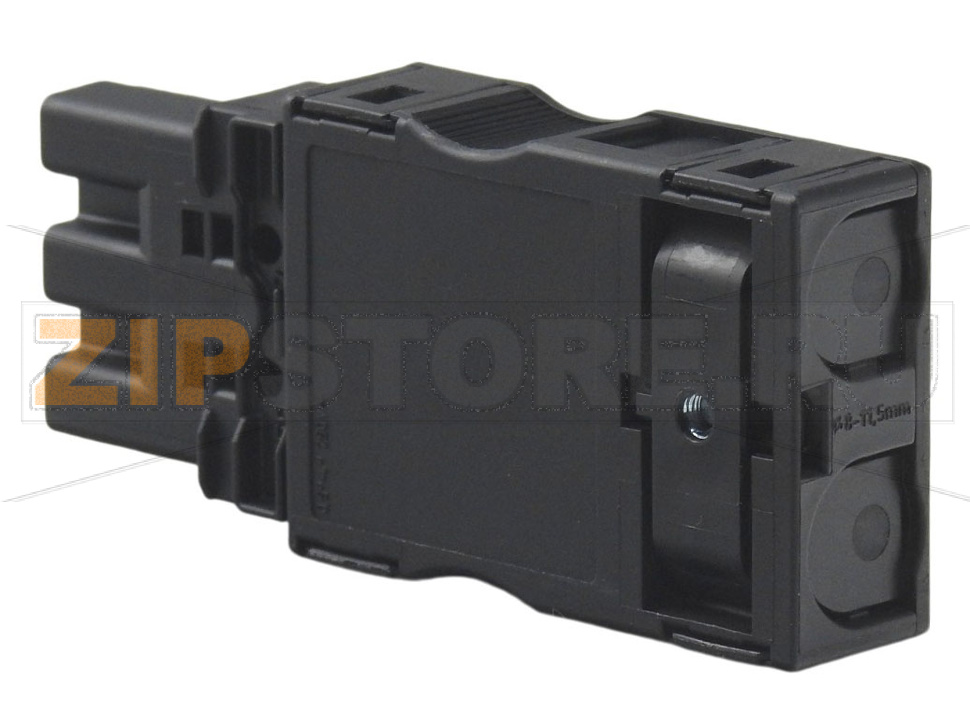

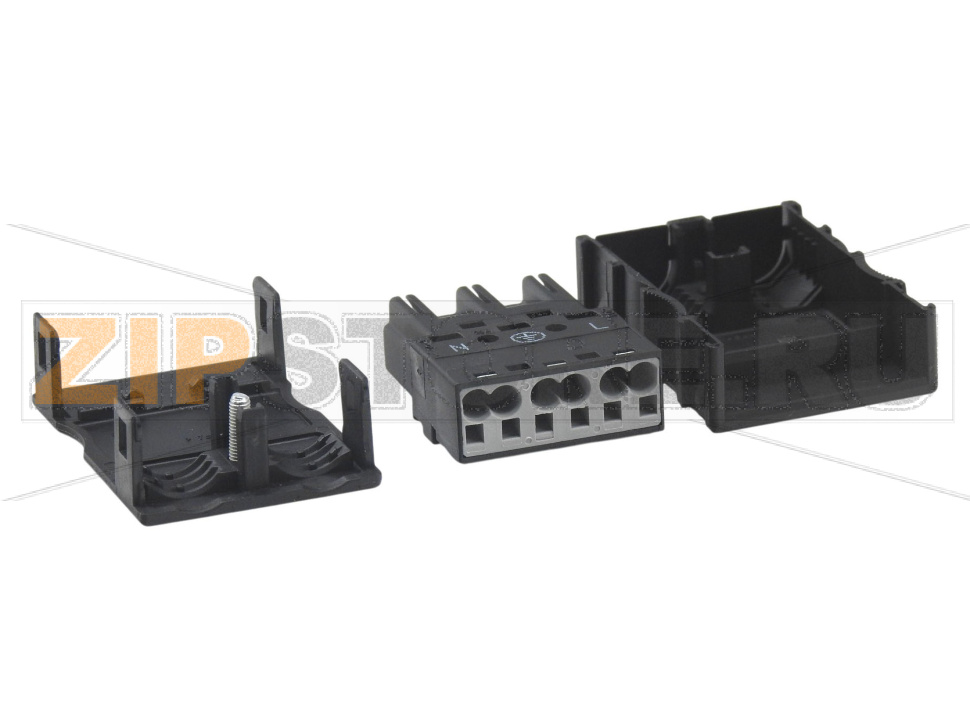

Штекер с корпусом разгрузки натяжения WAGO 770-113 — надёжный элемент системы WINSTA для быстрого и безопасного подключения силовых цепей в осветительных установках, распределительных шкафах и инфраструктуре зданий. Конструкция изделия предусматривает трёхполюсное подключение с кодировкой A и совместимость с ответными частями соответствующей серии. Наличие предваряющего защитного контакта и фиксирующего рычага повышает безопасность эксплуатации и устойчивость к вибрациям. Встроенная разгрузка натяжения снижает механическую нагрузку на клеммные точки и увеличивает срок службы соединения при подвижной эксплуатации или периодических обслуживательных операциях.
Область применения штекера WAGO 770-113 — линейные и распределительные цепи питания, подключение модулей освещения, устройств автоматики и элементов управления. Технология пружинной фиксации проводника позволяет выполнять быстрый монтаж без обслуживания и обеспечивает стабильный контакт при допустимых токовых нагрузках. Защита от ошибочного соединения исключает несовместимое сопряжение по числу полюсов, повороту и смещению, что особенно важно при модульной сборке и серийном монтаже.
Основные причины отказов данного типа разъёмов, как правило, связаны не с конструкцией, а с условиями эксплуатации и нарушениями технологии монтажа. Среди типичных факторов: неверная разделка кабеля и длина зачистки, применение неподходящих наконечников или сечений, неполная посадка проводника в клемму, недостаточная фиксация в корпусе разгрузки натяжения, превышение допустимых токовых нагрузок и температур, а также механические повреждения фиксирующего рычага при частом или грубом расцеплении. В агрессивной среде возможно окисление контактных поверхностей; в запылённых зонах — накопление загрязнений, что повышает переходное сопротивление и тепловыделение.
Распознать выход из строя или деградацию соединения можно по нескольким признакам. Обращайте внимание на локальный нагрев корпуса под нагрузкой, изменение цвета пластика, следы оплавления или копоти в зоне контактов, запах перегрева. Признаками проблем с механикой служат люфт соединения, самопроизвольное расцепление, неработающий фиксирующий рычаг, трещины в корпусе. Электрически о неполадках могут свидетельствовать периодические пропадания питания, падение напряжения на нагрузке, искрение при сочленении. При выявлении таких симптомов узел следует немедленно вывести из эксплуатации и провести диагностику.
Рекомендации по уходу и эксплуатации включают регулярный визуальный осмотр на предмет загрязнений и механических повреждений, контроль отсутствия перегрева при номинальной нагрузке, проверку целостности фиксирующего механизма и корпуса разгрузки натяжения. При монтаже используйте корректную длину зачистки и соответствующие наконечники для тонкопроволочных жил. Не допускайте превышения допустимых токов и температур, избегайте агрессивных растворителей при очистке — достаточно сухой мягкой щётки или сжатого воздуха. Соблюдайте ограничение по числу циклов сочленения: частое размыкание под нагрузкой недопустимо. Применяйте компоненты одной кодировки и серии, не используйте изделие в открытых зонах, доступных прикосновению, без соответствующей защиты. Храните и монтируйте в рекомендованных температурных условиях, исключая воздействие УФ и прямой влаги.
Соблюдение указанных рекомендаций и правильный монтаж обеспечат длительную и безопасную работу штекера WAGO 770-113 в составе вашей системы электроснабжения и автоматизации.
| Производитель | Wago |
| Заказ кратно | 25 |
| Минимальный заказ | 25 |
| Вес | 0 кг |
| Длина | 75.9 мм |
| Ширина | 34.6 м |
