Штекер; с корпусом разгрузки натяжения; 4-пол.; Код. A; 4,00 mm; черные Wago 770-114

Name: Штекер; с корпусом разгрузки натяжения; 4-пол.; Код. A; 4,00 mm; черные Wago 770-114
Brand: Wago
SKU: 770-114

Каталожный номер 770-114

Штекер; с корпусом разгрузки натяжения; 4-пол.; Код. A; 4,00 mm; черные Wago 770-114 Set: Plug 770-214 and strain relief housing 770-504Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unitTwo-wire connection per pole for loops or bridgesAdditional variable coding is possible...

Штекер; с корпусом разгрузки натяжения; 4-пол.; Код. A; 4,00 mm; черные Wago 770-114 - Штекер; с корпусом разгрузки натяжения; 4-пол.; Код. A; 4,00 mm; черные Wago 770-114

Розничная цена

328.15 ₽ с НДС

array(34) { ["id"]=> string(6) "164563" ["product_id"]=> string(6) "227242" ["id_1c"]=> NULL ["sku"]=> string(7) "770-114" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-114" ["image_id"]=> NULL ["price"]=> string(6) "328.15" ["primary_price"]=> float(3.4742) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(6) "328.15" ["unconverted_price"]=> float(328.15) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(6) "328.15" ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#926 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Set: Plug 770-214 and strain relief housing 770-504
Protected against mismating and maintenance-free
Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit
Two-wire connection per pole for loops or bridges
Additional variable coding is possible

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Operating tool Push-in
Номинальное поперечное сечение	4 mm?
Размеры одножильных проводников	0,5 … 4 mm? / 20 … 12 AWG
одножильные, подсоединяются напрямую	1,5 … 4 mm? / 16 … 12 AWG
многожильные, соединяемые	0,5 … 2,5 mm? / 20 … 14 AWG
Тонкие многожильные проводники	0,5 … 4 mm? / 20 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm? / 20 … 16 AWG
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm? / 20 … 14 AWG
мин. многожильные, с изолированным наконечником, подключение путем вставки	1,5 mm? / 16 AWG
Длина снятия изоляции	9 mm / 0.35 inch
Примечание (длина снятия изоляции)	see also packaging or instructions
Число полюсов	4
Общее число точек соединения	8
Общее число потенциалов	4
Ground function	with preceding GND contact
Connectable sheathed cable diameter	9 … 13 mm
Conductor entry direction to mating direction	0 °
Strip length	55 mm

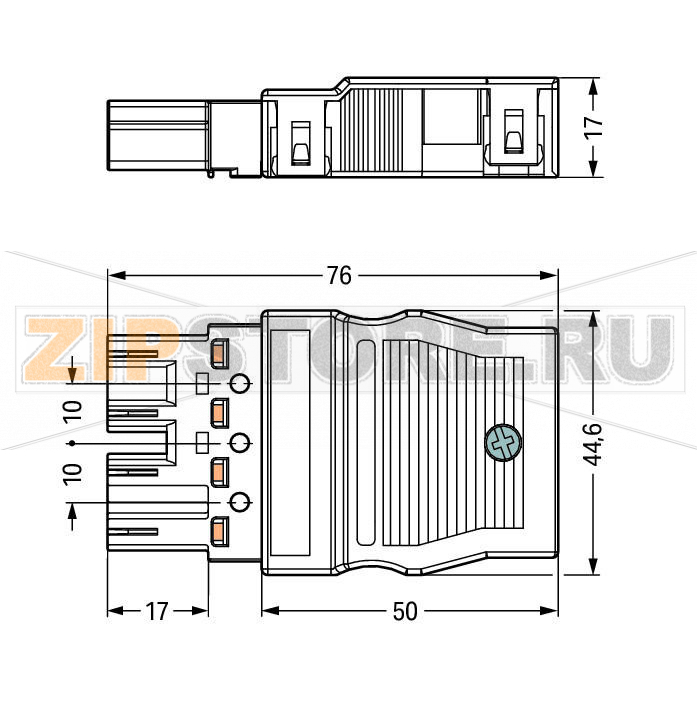

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	44,6 mm / 1.756 inch
Высота	17 mm / 0.669 inch
Длина	75,9 mm / 2.988 inch

Механические данные

Кодирование	A
Сила сопряжения штекерного соединения	примерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	если разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 25 A, протестированы (4 мм?/AWG 12)
Маркировка	N ? 2/L 1/L'
Степень защиты	IP20
Примечание по типу защиты	In mated condition with strain relief housing: IP2xC (These compact connectors are not designed for use in open, easily accessible areas.)
Potential marking	N ? 2/L 1/L'
Применение	General mains applications

Plug connection

Contact type (pluggable connector)	Male connector/plug
Connector connection type	for conductors
Mismating protection	Yes
защелка	locking lever
Locking lever	retrofittable
Strain relief	strain relief housing

Material Data

Цвет	черные
Изоляционный материал	Полиамид (PA66)
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,574 MJ
Вес	24,9 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Product Group	20 (WINSTA)
Тип упаковки	BOX
Country of origin	DE
GTIN	4044918254410
Customs tariff number	85366990990
