Штекер; с корпусом разгрузки натяжения; 5-пол.; 1,50 mm; черные Wago 890-115

Name: Штекер; с корпусом разгрузки натяжения; 5-пол.; 1,50 mm; черные Wago 890-115
Brand: Wago
SKU: 890-115

Каталожный номер 890-115

Штекер; с корпусом разгрузки натяжения; 5-пол.; 1,50 mm; черные Wago 890-115 Set: Plug 890-215 and strain relief housing 890-505Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unitCompact design with 4.4 mm pole spacingWhen assembled the installation connectors complies with IP40 and are suitable for easily accessible areas...

Штекер; с корпусом разгрузки натяжения; 5-пол.; 1,50 mm; черные Wago 890-115 - Штекер; с корпусом разгрузки натяжения; 5-пол.; 1,50 mm; черные Wago 890-115

Розничная цена

363.96 ₽ с НДС

array(34) { ["id"]=> string(6) "164565" ["product_id"]=> string(6) "227244" ["id_1c"]=> NULL ["sku"]=> string(7) "890-115" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-115" ["image_id"]=> NULL ["price"]=> string(6) "363.96" ["primary_price"]=> float(3.8496) ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "RUB" ["currency"]=> string(3) "RUB" ["frontend_price"]=> string(6) "363.96" ["unconverted_price"]=> float(363.96) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> string(6) "363.96" ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#923 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

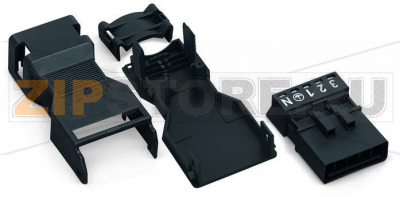

Set: Plug 890-215 and strain relief housing 890-505
Protected against mismating and maintenance-free
Push-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit
Compact design with 4.4 mm pole spacing
When assembled the installation connectors complies with IP40 and are suitable for easily accessible areas

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 5 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	13 A
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	12 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Actuation type	Operating tool Push-in
Номинальное поперечное сечение	1,5 mm?
Размеры одножильных проводников	0,25 … 1,5 mm? / 22 … 16 AWG
одножильные, подсоединяются напрямую	0,75 … 1,5 mm? / 20 … 16 AWG
многожильные, соединяемые	0,25 … 1 mm? / 22 … 18 AWG
Тонкие многожильные проводники	0,25 … 1,5 mm? / 22 … 16 AWG
многожильные проводники с изолированным наконечником	0,25 … 0,75 mm? / 22 … 20 AWG
многожильные проводники с неизолированным наконечником	0,25 … 0,75 mm? / 22 … 20 AWG
мин. многожильные, с изолированным наконечником, подключение путем вставки	0,75 mm? / 20 AWG
Длина снятия изоляции	9 mm / 0.35 inch
Примечание (длина снятия изоляции)	see also packaging or instructions
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Connectable sheathed cable diameter	6,5 … 10,5 mm
Conductor entry direction to mating direction	0 °
Strip length	45 mm

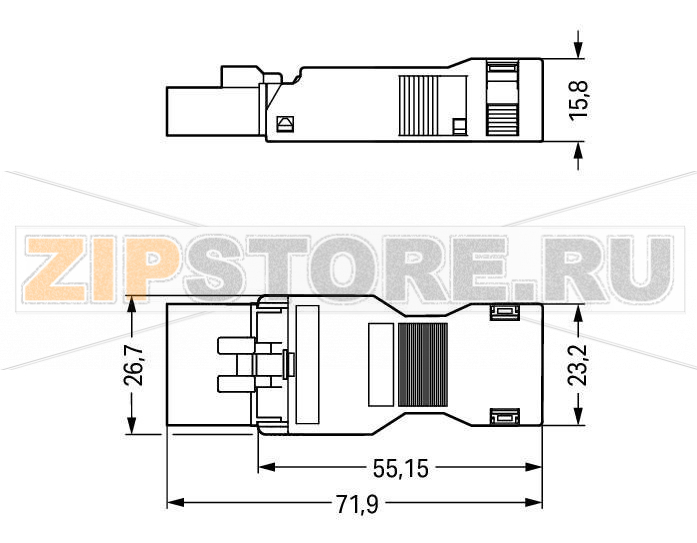

Geometrical Data

Шаг контактов	4,4 mm / 0.173 inch
Ширина	26,7 mm / 1.051 inch
Высота	15,8 mm / 0.622 inch
Длина	71,9 mm / 2.831 inch

Механические данные

Кодирование	A
Сила сопряжения штекерного соединения	примерно 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	если разблокированы: примерно 20 … 70 Н (в зависимости от числа контактов)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 16 A, протестированы (1,5 мм?/AWG 16)
Маркировка	N ? 1 2 3
Степень защиты	IP40
Potential marking	N ? 1 2 3
Применение	General mains applications

Plug connection

Contact type (pluggable connector)	Male connector/plug
Connector connection type	for conductors
Mismating protection	Yes
защелка	locking lever
Locking lever	retrofittable
Strain relief	strain relief housing

Material Data

Цвет	черные
Изоляционный материал	Полиамид (PA66)
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,298 MJ
Вес	11,6 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Product Group	20 (WINSTA)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454232924
Customs tariff number	85366990990
