Все соединители для фиксированного монтажа (защёлкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надёжной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводников (штекер/розетка).
Примечание по защите от неправильного подсоединения:| Примечание по контактному сопротивлению |
сопротивление одного контакта: прибл. 1 мОм штекер/розетка: прибл. 0,25 мОм |
Номинальные значения по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 400 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 35 A |
| Обозначение | Категория перенапряжения III / Степень загрязнения 3 |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения | Инструмент Push-in (нажимной ввод) |
| Номинальное сечение | 6 мм² |
| Одножильные проводники | 0,5 … 6 мм² / 20 … 8 AWG |
| Многопроволочные (жёсткие) | 0,5 … 4 мм² / 20 … 12 AWG |
| Тонкие многожильные | 0,5 … 6 мм² / 20 … 8 AWG |
| Длина снятия изоляции | 13 мм / 0.51 inch |
| Примечание (длина снятия изоляции) | см. также упаковку или инструкцию |
| Число полюсов | 5 |
| Общее число точек соединения | 5 |
| Общее число потенциалов | 5 |
| Диаметр подключаемого кабеля в оболочке | 13 … 18 мм |
| Направление ввода проводника к направлению сочленения | 0° |

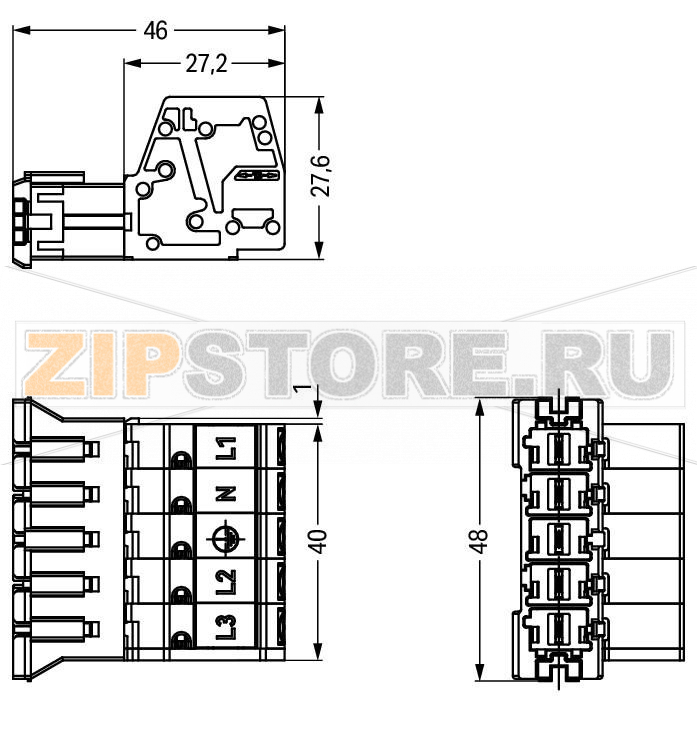

| Шаг контактов | 7,62 мм / 0.3 inch |
| Ширина | 48 мм / 1.89 inch |
| Высота | 27,55 мм / 1.085 inch |
| Длина | 46 мм / 1.811 inch |
| Кодирование | A |
| Сила сочленения | прибл. 30–70 Н (в зависимости от числа контактов) |
| Удерживающая сила | при блокировке: > 80 Н |
| Расцепляющая сила | при разблокировке: прибл. 30–70 Н (в зависимости от числа контактов) |
| Число циклов сочленения |
100 — без активной нагрузки 50 — при активной нагрузке IN = 35 A (испытано, 6 мм²) |
| Маркировка потенциалов | L1 N L2 L3 |
| Степень защиты | IP20 |
| Примечание по степени защиты | В состыкованном состоянии с корпусом разгрузки натяжения: IP2xC (эти компактные разъёмы не предназначены для применения в открытых, легко доступных зонах) |
| Применение | Общие сетевые применения |
| Тип контакта | Штекер (мужской) |
| Тип подключения | для проводников |
| Защита от перепутывания | Да |
| Защёлка | фиксирующий рычаг |
| Фиксирующий рычаг | устанавливается дополнительно |
| Разгрузка натяжения | корпус разгрузки натяжения |
| Цвет | чёрный |
| Изоляционный материал | Полиамид (PA66) |
| Материал пружины зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав, с обработанной поверхностью |
| Вес | 69,1 г |
| Температура монтажа | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание | Изолирующие компоненты рассчитаны на температуру до 105 °C |
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4055143500746 |
| Код ТН ВЭД | 85366990990 |
Штекер WAGO 831-3205/1020-004 — решение для быстроразъёмных силовых соединений в составе системы WINSTA. Пятиполюсная конструкция с корпусом разгрузки натяжения предназначена для безопасного и повторяемого подключения в распределительных линиях, осветительных системах и общих сетевых приложениях. Применение пружинной технологии Push-in CAGE CLAMP обеспечивает стабильный контакт без обслуживания и сокращает время монтажа, а защита от неправильного соединения исключает ошибку при стыковке совместимых компонентов.
Корпус разгрузки натяжения фиксирует кабель и снимает механические усилия с контактной группы, что особенно важно при динамических нагрузках, вибрациях и частых сервисных операциях. Фиксирующий рычаг обеспечивает надёжную блокировку пары «штекер–розетка» и предотвращает самопроизвольное расстыковывание. Конструкция ориентирована на применение в распределительных шкафах, модульных потолках, коммерческих объектах и на промышленных площадках, где важны скорость, повторяемость и безопасность подключения.
Типичные причины выхода из строя подобных изделий включают: неправильную подготовку проводника (некачественная зачистка, повреждение жил), применение неподходящего кабеля или нарушение правил укладки, отсутствие или некорректную установку корпуса разгрузки натяжения, механические удары и перегибы кабеля у ввода, многократное превышение допустимого числа циклов стыковки/расстыковки, загрязнение контактной зоны, а также тепловые перегрузки из-за повышенных токов или плохого контакта.
Понять, что штекер WAGO 831-3205/1020-004 требует замены, можно по ряду признаков: заметное нагревание в точке подключения под нагрузкой, потемнение или оплавление пластика, запах перегрева, люфт проводника в клемме, ухудшение фиксации защёлки, трещины в корпусе или на рычаге блокировки, следы коррозии на контактных площадках. Диагностика дополняется измерением падения напряжения и визуальным осмотром контактной зоны после обесточивания. Если проводник легко вынимается без инструмента или контакт нестабилен, изделие следует немедленно вывести из эксплуатации.
Рекомендации по уходу и эксплуатации: производить регулярный визуальный контроль в составе планового ТО; при необходимости очищать корпус мягкой щёткой или сухой салфеткой, избегая агрессивных растворителей; соблюдать требования инструкции по подготовке проводника и глубине ввода; использовать только совместимые ответные части и оригинальные фиксирующие элементы; не превышать допустимое число циклов стыковки; обеспечивать кабелю достаточный радиус изгиба и отсутствие постоянного натяжения. Все работы выполнять при снятом напряжении и в соответствии с действующими нормами электробезопасности.
Благодаря комплексной защите от ошибочного соединения, надёжной механике фиксации и пружинной контактной технологии, штекер WAGO 831-3205/1020-004 обеспечивает уверенную работу в составе модульных систем электропитания и упрощает сервисное обслуживание без снижения электрической надёжности соединения.
