Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надёжной фиксации штекера и розетки. Дополнительные фиксирующие рычаги необходимы только для тонких многопроволочных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
Примечание для рынка США: некоторые версии допускают размыкание цепи в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжениях до 600 V. За дополнительной информацией обращайтесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению | Сопротивление контакта: приблизительно 1 мОм; штекер/розетка: приблизительно 0,25 мОм |
Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 400 В |
| Номинальное импульсное напряжение (III / 3) | 6 кВ |
| Номинальный ток | 25 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1977
| Номинальное напряжение по UL 1977 (только заводская проводка) | 600 V |
| Номинальный ток по UL 1977 (только заводская проводка) | 23 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Инструмент / Push-in (вставкой) |
| Номинальное поперечное сечение | 4 мм² |
| Одножильные проводники | 0,5 … 4 мм² / 20 … 12 AWG |
| Одножильные, прямое подключение (push-in) | 1,5 … 4 мм² / 16 … 12 AWG |
| Многожильные | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Гибкие многожильные | 0,5 … 4 мм² / 20 … 12 AWG |
| Гибкие с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Гибкие с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Мин. с изолированным наконечником для push-in | 1,5 мм² / 16 AWG |
| Длина снятия изоляции | 9 мм / 0.35 inch |
| Примечание (длина снятия изоляции) | См. также упаковку или инструкции |
| Число полюсов | 5 |
| Общее число точек соединения | 5 |
| Общее число потенциалов | 5 |
| Функция заземления | С опережающим контактом PE |
| Диаметр подключаемого кабеля в оболочке | 9 … 13 мм |
| Направление ввода проводника к направлению сочленения | 0° |
| Длина разделки кабеля | 55 мм |

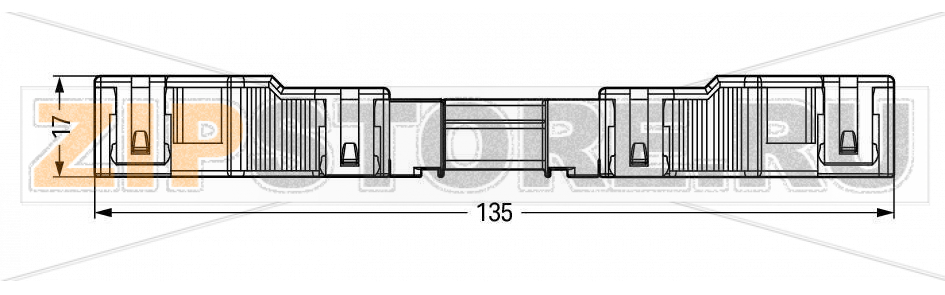

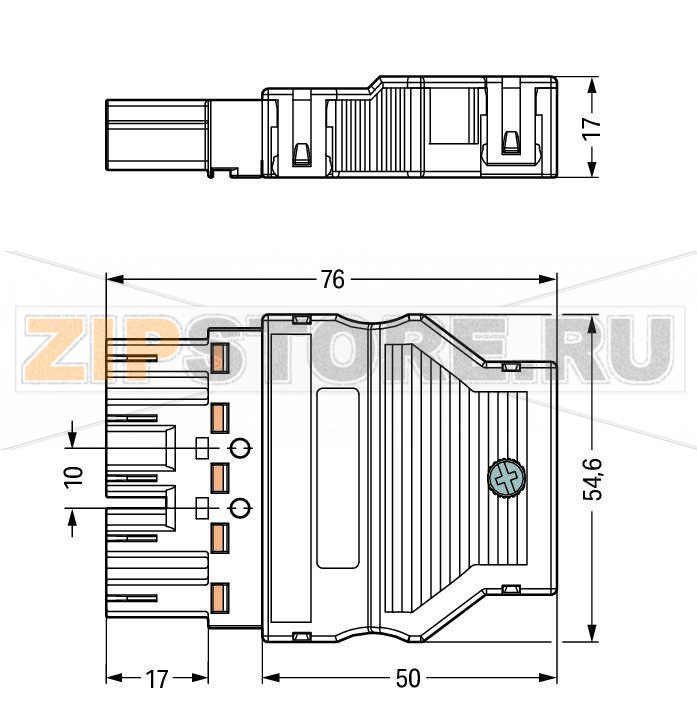

Геометрические данные
| Шаг контактов | 10 мм / 0.394 inch |
| Ширина | 54,6 мм / 2.15 inch |
| Высота | 17 мм / 0.669 inch |
| Длина | 75,9 мм / 2.988 inch |
Механические данные
| Кодировка | A |
| Сила сочленения | ок. 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила | при блокировке: > 80 Н |
| Сила расцепления | при разблокировке: ок. 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сочленения | 200 без резистивной нагрузки; 100 при резистивной нагрузке IN = 25 A (испытано, 4 мм² / AWG 12) |
| Маркировка потенциалов | N, L1, L2, L3 |
| Степень защиты | IP20 |
| Примечание по степени защиты | В состыкованном состоянии с корпусом разгрузки натяжения: IP2xC (эти компактные соединители не предназначены для использования в открытых, легко доступных местах.) |
| Применение | Общие сетевые приложения |
Штекерное соединение
| Тип контакта | Штекер (male) |
| Тип подключения соединителя | Для проводников |
| Защита от неправильного соединения | Да |
| Фиксация | Рычаг блокировки |
| Рычаг блокировки | Устанавливается дополнительно |
| Разгрузка натяжения | Корпус разгрузки натяжения |
Материалы
| Цвет | чёрные |
| Изоляционный материал | Полиамид (PA66) |
| Материал пружины зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав, с обработанной поверхностью |
| Пожарная нагрузка | 0,681 МДж |
| Вес | 29,8 г |
Требования к условиям эксплуатации
| Температура обработки | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание | Изолирующие компоненты рассчитаны на температуры до 105 °C |
Коммерческие данные
| Группа продукции | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4044918254663 |
| Код ТН ВЭД | 85366990990 |

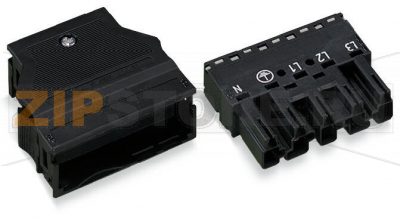

Штекер WAGO 770-315 системы WINSTA — решение для модульного электромонтажа, ориентированное на быстрые и повторяемые операции подключения без последующего обслуживания. Корпус с разгрузкой натяжения снижает механическую нагрузку на жилы и повышает долговечность узла, а защита от неправильного соединения упрощает монтаж и исключает типовые ошибки в полевых условиях. Конструкция разъёма подходит для применения в распределительных шкафах, осветительных линиях и модульных системах электропитания, где важны компактность, виброустойчивость и стабильность контакта при многократных циклах.
Пружинная технология обеспечивает надёжный прижим проводника и стабильную электрическую связь при вибрациях и термоциклировании. Наличие рычага блокировки повышает безопасность состыковки и предотвращает самопроизвольное расцепление. В сочетании с кодировкой A это упрощает стандартизацию подключений в проектах, минимизируя вероятность переполюсовки или несовместимости компонентов.
Типичные причины неисправностей включают эксплуатацию за пределами допустимых токовых и температурных режимов (перегрев и деградация пластика), неправильную подготовку проводников (слишком большая или малая длина зачистки, отсутствие наконечников на тонких гибких жилах), применение проводников вне допустимого диапазона, загрязнение и увлажнение в условиях, не соответствующих классу защиты, механические перегибы кабеля при отсутствующей либо повреждённой разгрузке натяжения, превышение числа циклов сочленения, а также износ или поломку рычага блокировки.
О том, что разъём WAGO 770-315 вышел из строя или требует замены, свидетельствуют: локальный нагрев и потемнение материала, запах перегрева, оплавления и деформация корпуса, ухудшение фиксации (изменение усилия вставки/извлечения, самопроизвольное расцепление), выпадение или люфт проводника, нестабильная работа нагрузки (мигание светильников, просадки напряжения), следы коррозии на токоведущих частях, повреждение или неработоспособность рычага блокировки.
Рекомендации по уходу и эксплуатации: соблюдайте правильную длину зачистки и глубину посадки жил, используйте соответствующие наконечники для тонких многожильных проводников, после монтажа выполняйте контрольное выдёргивание каждой жилы для проверки фиксации, не производите соединение/разъединение под нагрузкой, поддерживайте чистоту и защищайте разъём от пыли, влаги и агрессивных сред, не превышайте допустимые изгибы кабеля и всегда применяйте корпус разгрузки натяжения, используйте только совместимые компоненты серии WINSTA с требуемой кодировкой. При обнаружении следов перегрева, коррозии, трещин или нарушений фиксации разъём необходимо заменить.
Соблюдение указанных рекомендаций по монтажу и условиям эксплуатации позволит обеспечить длительную и безопасную работу соединителя и стабильность электрического контакта на протяжении всего жизненного цикла системы.
