СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ ДЛЯ АБС. ДАТЧИКА В S-1FL6 HI 3X2X0.22+2X2X0.25 MOTION-CONNECT 300 UL/CSA ДМАКС.=7.8MM ДЛИНА(M) = 20M Siemens 6FX3002-2DB10-1CA0

Описание товара

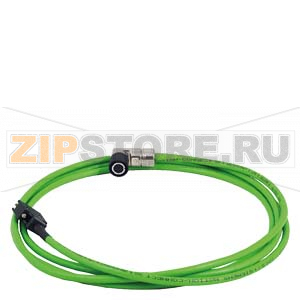

Сигнальный кабель в сборе Siemens 6FX3002-2DB10-1CA0 из серии Motion-Connect 300 предназначен для подключения абсолютного датчика (энкодера) сервоприводов семейства S‑1FL6. Конфигурация жил HI 3x2x0.22 + 2x2x0.25 и экранирование обеспечивают стабильную передачу сигналов обратной связи и помехоустойчивость в промышленной среде. Готовое заводское исполнение с согласованными разъемами снижает риск ошибок при монтаже и ускоряет ввод в эксплуатацию. Наличие маркировки UL/CSA упрощает применение на объектах с повышенными требованиями к сертификации. Диаметр оболочки до 7,8 мм и длина 20 м позволяют прокладывать линию в кабель-каналах, лотках и энергосцепях с соблюдением нормативного радиуса изгиба.

Назначение и особенности

Кабель Siemens 6FX3002-2DB10-1CA0 обеспечивает передачу инкрементальных и/или абсолютных сигналов от датчика двигателя к приводу, поддерживая синхронизацию и точность позиционирования. Серия Motion-Connect 300 ориентирована на динамичные приложения с многократными изгибами, типичные для маршрутов через энергоснабжующие цепи и подвижные узлы станков и линий автоматизации. Конструктивно кабель рассчитан на минимизацию наводок, устойчив к промышленным маслам и механическим воздействиям при корректной укладке.

Типичные причины отказов

• Превышение допустимого радиуса изгиба, частые перегибы на одном месте, скручивание трассы.
• Недостаточная разгрузка натяжения на разъемах, рывки в энергосцепи, растягивающие нагрузки.
• Перетирание оболочки об острые кромки, защемления, ударные воздействия, раздавливание стяжками.
• Деградация изоляции из‑за масел, СОЖ или агрессивных средств очистки при отсутствии защиты.
• Коррозия и проникновение влаги в зону контактов при нарушении герметизации.
• Нарушение экранирования и заземления, прокладка вплотную к силовым кабелям, сильные ЭМН.
• Неправильный монтаж/демонтаж разъемов, повреждение пинов, ослабление фиксаторов.

Как понять, что кабель вышел из строя

• Периодические или постоянные ошибки привода/ЧПУ по энкодеру, сбои инициализации абсолютного датчика.
• Нестабильная обратная связь: дрожание позиции, потеря нуля, самопроизвольные остановы.
• Рост количества ошибок передачи, ухудшение качества сигналов при движении оси или изгибе кабеля.
• Пропадание связи при вибрации или на определенном участке трассы (симптом «ломаного» проводника).
• Визуальные дефекты: трещины/набухание оболочки, перегибы с «белыми заломами», следы масла внутри разъема.
• Диагностика мультиметром: повышенное переходное сопротивление, отсутствие прозвонки пары, неверная целостность экрана; при наличии осциллографа — искажения формы сигналов.

Рекомендации по эксплуатации и уходу

• Соблюдайте минимальный радиус изгиба и допустимые динамические нагрузки для серии Motion-Connect 300; избегайте кручения.
• Обеспечьте разгрузку натяжения на обоих концах, корректную укладку в энергосцепи, достаточную длину петли для хода оси.
• Избегайте тесного параллельного пролета с силовыми линиями; сохраняйте дистанцию и используйте разделительные перегородки.
• Организуйте 360°‑подключение экрана или рекомендованную производителем схему заземления; обеспечьте качественный контакт на вводах шкафов.
• Защищайте трассу от острых кромок и точек трения; применяйте защитные гофры/каналы в зонах риска.
• Периодически осматривайте оболочку и разъемы, подтягивайте фиксаторы, контролируйте отсутствие люфта и следов коррозии.
• Очищайте кабель нейтральными средствами; не используйте растворители, разрушающие полимеры.
• После монтажа выполняйте проверку целостности жил и экрана, а также тест запуска с контролем ошибок энкодера.
• При первых признаках нестабильности локализуйте место изгиба/повреждения, временно исключите участок из движения или замените сборку; не допускайте эксплуатации при периодических обрывах.
• Храните в сухом помещении, в заводской бухте, без перегибов и нагрузок на кромках.

Выбор оригинального кабеля в сборе Siemens 6FX3002-2DB10-1CA0 для S‑1FL6 снижает риски, связанные с точностью и надежностью привода, а соблюдение правил прокладки и ухода продлевает ресурс линии обратной связи и предотвращает незапланированные простои оборудования.
