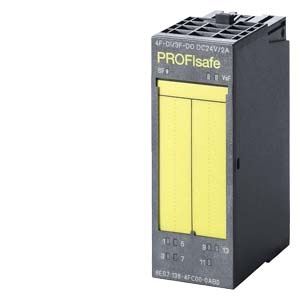

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ ДЛЯ ET200S, 4 F-DI/3 F-DO =24В/2A PROFISAFE, 30 MM ШИРИНОЙ, ВПЛОТЬ ДО КАТЕГОРИИ 3 (EN954-1)/ SIL2 (62061), ПРИГОДЕН ДЛЯ РАБОТЫ В СЕТЯХ PROFINET С IM151-3 HF Siemens 6ES7138-4FC01-0AB0

Описание товара

SIMATIC DP электронный модуль повышенной безопасности для ET 200S Siemens 6ES7138-4FC01-0AB0 — это F‑модуль с безопасными входами и выходами, предназначенный для построения распределенных систем ввода‑вывода в сетях PROFINET с интерфейсным модулем IM151‑3 HF и протоколом PROFIsafe. Он комбинирует безопасные входы и безопасные выходы в одном изделии, что сокращает занимаемое место, упрощает разводку на станциях ET 200S и повышает отказоустойчивость архитектуры. Модуль подходит для реализации функций остановов, блокировок, контроля защит, а также взаимодействия с исполнительными механизмами, где требуется достижение уровней SIL2 (IEC 62061) и категории 3 по EN 954‑1.

Встроенные диагностические возможности 6ES7138-4FC01-0AB0 позволят быстро локализовать сбои: индикация на лицевой панели, передача детальной F‑диагностики по шине, автоматическая пассивация неисправных каналов. Конфигурирование и параметрирование выполняются в среде STEP 7 / TIA Portal с использованием библиотеки безопасности и соответствующего описания устройства для PROFINET. Поддерживаются типовые сценарии применения — от станков и упаковочных линий до модулей транспортировки и простых технологических агрегатов, где требуется безопасное отключение 24 В цепей и мониторинг дискретных сигналов безопасности.

Причины поломок

• Перенапряжения и импульсные броски (например, из‑за коммутации индуктивных нагрузок без демпфирующих цепей).
• Неправильная полярность питания, ошибочная коммутация клемм или короткие замыкания на выходных цепях.
• Превышение допустимых токов нагрузки, длительная перегрузка и перегрев из‑за недостаточной вентиляции.
• Воздействие электромагнитных помех при отсутствии экранирования и правильного заземления.
• Конденсация влаги, пыль и загрязнение, вызывающие токи утечки и коррозию контактных соединений.
• Сильная вибрация и механические воздействия, ослабление клеммных соединений со временем.
• Ошибки параметрирования F‑каналов (несоответствие конфигурации контроллера фактической установке).

Как понять, что запчасть вышла из строя

• Постоянная индикация ошибок (SF/F‑LED), невозможность сброса после проверки внешней цепи.
• Сообщения F‑диагностики в контроллере: пассивация канала, несоответствие параметров, обрыв/короткое замыкание.
• Отсутствие реакции выходов при валидных командах, уход технологического объекта в безопасное состояние без причины.
• Нестабильная работа входов: ложные срабатывания, «дрожание» статуса при стабильном внешнем сигнале.
• Постоянный BF/блочные диагностические сообщения по PROFINET, модуль не определяется станцией ET 200S.

Рекомендации по уходу и эксплуатации

• Соблюдайте схемы подключения Siemens для 6ES7138-4FC01-0AB0, используйте демпфирующие цепи для катушек и реле.
• Разделяйте силовые и сигнальные кабели, применяйте экранированные линии и корректное PE/FE заземление.
• Обеспечьте защиту цепей предохранителями/автоматами в пределах допустимых токов канала, проверяйте плотность зажимов.
• Поддерживайте чистоту в шкафу, исключайте конденсат: контролируйте климат, вентиляцию и температурный режим.
• Регулярно просматривайте диагностические логи, проверяйте F‑параметры и сигнатуры безопасности в проекте.
• Периодически выполняйте функциональные тесты цепей безопасности согласно регламенту предприятия.
• При замене модуля переносите идентичную конфигурацию и версии параметров, соблюдайте ESD‑процедуры.

Благодаря сочетанию безопасных входов и выходов, модуль SIMATIC DP 6ES7138-4FC01-0AB0 помогает уменьшить количество компонентов, упростить отладку и ускорить ввод в эксплуатацию в сетях PROFINET с IM151‑3 HF. Правильный монтаж, корректное параметрирование PROFIsafe и регулярное обслуживание существенно продлевают срок службы и снижают риск простоев.

Синонимы и альтернативные обозначения

• Модуль безопасности ET 200S
• F‑модуль ET200S (F‑DI/F‑DO)
• Безопасные дискретные входы/выходы для ET 200S
• Fail‑Safe модуль ввода‑вывода Siemens
• PROFIsafe I/O модуль для PROFINET
• Электронный модуль повышенной безопасности 6ES7138‑4FC01‑0AB0
