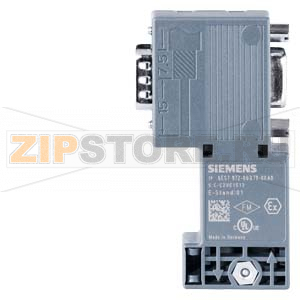

SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS, ДО 12 МБИТ/С, ВЫВОД КАБЕЛЯ ПОД УГЛОМ 90°, 15.8 X 72.2 X 36.4 MM (ШXВXГ), IPCD ТЕХНОЛОГИЯ, FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА Siemens 6ES7972-0BB70-0XA0

Описание товара

Шинный соединитель Siemens 6ES7972-0BB70-0XA0 предназначен для подключения устройств к сети PROFIBUS DP и удобного проходного монтажа в шкафу управления. Конструкция с угловым выводом кабеля экономит место на DIN-рейке, а наличие гнезда для подключения программатора (PG) позволяет проводить диагностику и конфигурирование без разрыва линии. Технология FastConnect и контактирование по типу IPCD обеспечивают быстрое и надежное соединение кабеля без пайки и с минимальным риском ошибок при разделке.

Такой разъем применяется на станциях автоматизации, где важны стабильность обмена данными и простой сервис. Он помогает сократить время простоя при наладке, упрощает подключение дополнительных приборов к действующей сети, облегчает обслуживание и модернизацию. Встроенная схема оконцевания (переключаемая) позволяет корректно завершать линию на крайних узлах, поддерживая требуемую топологию PROFIBUS.

Типовые причины поломок

• Механические нагрузки и вибрации: ослабление зажимов, надлом жил, растрескивание корпуса, повреждение фиксатора кабеля.
• Ошибки при разделке кабеля: неправильная длина зачистки, перепутанные жилы A/B, частичное перерезание экрана или центральных проводников.
• Неправильное оконцевание линии: неверное положение переключателя оконечивания на промежуточном узле или отсутствие оконцевания на конце сегмента.
• Коррозия и загрязнение: попадание влаги, пыли, масел, что приводит к окислению контактов и ухудшению экранирования.
• Износ PG-гнезда: частые переподключения кабеля программатора вызывают разбалтывание или загрязнение контактов.
• Электростатические разряды и наводки: повреждение изоляции, деградация контактных площадок, выход из строя оконечной цепочки.
• Нарушение радиуса изгиба и натяжение кабеля: вытягивание жил из контактных зон IPCD/FC, периодические обрывы связи при движении.

Как понять, что запчасть вышла из строя

• Индикация неисправности связи на устройствах сети (BF/SF), частые переходы в ошибку без изменений в конфигурации.
• Периодические обрывы обмена при вибрации или касании кабеля возле разъема; связь «появляется/пропадает» при легком нажатии на корпус.
• Рост счетчиков ошибок и повторных передач в диагностике мастера, сообщения о «bus fault»/«station not reachable».
• Стабильность только при временном снижении скорости обмена или укорочении линии, что указывает на деградацию контакта/экрана.
• Визуальные признаки: трещины корпуса, окисленные штырьки PG-гнезда, ослабленная пружина экранирования, нарушенная фиксация кабеля.
• Неверная реакция на переключение оконечивания: отсутствие ожидаемого изменения в диагностике на крайних узлах.

Рекомендации по уходу и эксплуатации

• Монтаж выполнять в сухих шкафах, соблюдать чистоту; при необходимости защищать участок от пыли и аэрозолей.
• Готовить кабель штатным инструментом FastConnect, выдерживать рекомендованные длины разделки и правильную полярность жил.
• Обеспечивать 360° контакт экрана в разъеме; использовать разгрузку натяжения, не допускать подвеса кабеля на разъеме.
• Соблюдать минимальный радиус изгиба и исключать чрезмерные механические нагрузки на кабельный ввод.
• Проверять и фиксировать положение переключателя оконцевания: «вкл.» только на концах сегмента PROFIBUS.
• Периодически осматривать разъем: подтягивать крепеж, контролировать целостность фиксатора, очищать контакты PG-гнезда изопропиловым спиртом.
• Не оставлять сервисный кабель в PG-гнезде постоянно; подключать только на время диагностики/пусконаладки.
• При работах соблюдать ESD-требования: разряжать статический заряд, не касаться контактных площадок без необходимости.
• После монтажа проверять сеть тестером/диагностикой мастера: ошибки CRC, уровни сигнала, корректность адресации.

Siemens 6ES7972-0BB70-0XA0 уместен в системах SIMATIC и других устройствах с интерфейсом PROFIBUS DP и разъемом Sub-D. Благодаря угловому выходу кабеля его удобно использовать в плотных шкафах, а PG-гнездо упрощает подключение ноутбука или программатора без остановки сети. При соблюдении правил монтажа FastConnect и аккуратной укладки кабеля разъем обеспечивает стабильную работу сегмента шины и долгий срок службы.
