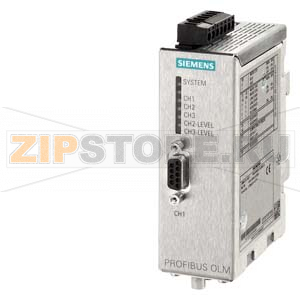

SIMATIC NET, PB OLM/G12-1300 V4.0 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ С 1 ПОРТОМ RS485 И 2 СТЕКЛЯННЫМИ FOC-ИНТЕРФЕЙСАМИ (4 BFOC-РАЗЪЁМА), ДЛИНА ВОЛНЫ 1300НМ ДЛЯ БОЛЬШИХ ДИСТАНЦИЙ, С СИГНАЛЬНЫМ КОНТАКТОМ И ИЗМЕРИТЕЛЬНЫМ ВЫХОДОМ Siemens 6GK1503-3CC00

Описание товара

SIMATIC NET PB OLM/G12-1300 V4.0 (Siemens 6GK1503-3CC00) — промышленный оптический модуль связи для PROFIBUS, предназначенный для объединения электрических RS485-участков с оптоволоконными линиями на большие расстояния. Он обеспечивает гальваническую развязку, высокую устойчивость к помехам и гибкость в построении топологий (линия, ответвление, кольцо). Наличие сигнального контакта упрощает интеграцию в систему общей аварийной сигнализации, а измерительный выход позволяет контролировать качество оптического канала без прерывания работы сети.

Модуль используется в цехах с высокими электромагнитными наводками, на протяженных конвейерных линиях, в энергетике, инфраструктурных проектах и везде, где требуется надежная передача PROFIBUS на стекловолокне. Два оптических интерфейса с BFOC-разъемами дают возможность строить отказоустойчивые сегменты и кольца, а электрический порт RS485 подключает локальные узлы. Диагностические индикаторы помогают оперативно оценить состояние питания, обмена и оптической линии. В составе решения SIMATIC NET PB OLM/G12-1300 V4.0 служит репитером/мостом, уменьшая количество ошибок на шине и повышая стабильность связи.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания или индикаторы показывают постоянную аварию независимо от состояния линии.
• Периодические обрывы PROFIBUS-связи, рост числа ошибок на шине, падение скорости обмена, нестабильная работа сегмента.
• Нет прохождения сигнала между оптическими портами при исправных кабелях и корректной конфигурации сети.
• Срабатывает сигнальный контакт (аварийный релейный выход) при нормальных внешних условиях.
• По измерительному выходу фиксируется недостаточный оптический уровень при исправных коннекторах и кабеле.

Типичные причины поломок

• Загрязнение или повреждение оптических разъемов и ферул, микрозаломы волокна, превышение минимального радиуса изгиба кабеля.
• Перенапряжение на RS485, ошибки заземления и экранирования, наводки от силового оборудования.
• Нестабильное или неверное питание, импульсные броски, перегрев корпуса из-за недостаточной вентиляции.
• Попадание влаги и пыли при открытых защитных колпачках оптических портов, конденсация при резких перепадах температуры.
• Механические воздействия: вибрация, ударные нагрузки, вырывание кабелей, неправильная фиксация.
• Естественное старение оптоэлектронных компонентов передатчика/приемника при длительной эксплуатации.

Рекомендации по уходу и эксплуатации

• Держите оптические разъемы закрытыми защитными колпачками, используйте безворсовые салфетки и изопропиловый спирт для очистки ферул; не прикасайтесь к торцам волокна.
• Соблюдайте радиус изгиба и разгрузку натяжения кабеля, фиксируйте шнуры, избегайте пережатий и кручения.
• Периодически проверяйте индикацию и состояние сигнального контакта; используйте измерительный выход для контроля оптического бюджета в регламентные сроки.
• Обеспечьте корректное заземление, экранирование PROFIBUS-кабеля и правильное согласование на RS485-сегменте.
• Стабилизируйте питание, исключайте импульсные помехи; размещайте модуль в соответствии с температурными и монтажными требованиями шкафа.
• Применяйте качественные стекловолоконные патч-корды с BFOC-разъемами; не смешивайте несовместимые типы волокна в одном сегменте.
• При диагностике начинайте с проверки кабелей и чистоты разъемов; если проблема сохраняется на заведомо исправной линии, вероятна неисправность Siemens 6GK1503-3CC00 и требуется замена.

Использование SIMATIC NET PB OLM/G12-1300 V4.0 помогает повысить надежность PROFIBUS-сети на больших дистанциях и минимизировать простои. При корректном монтаже, регулярной профилактике и соблюдении рекомендаций по оптике модуль стабильно работает в промышленной среде, обеспечивая необходимую устойчивость и диагностируемость сети.
