SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM, СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ Siemens 6GK1500-0EA02

Описание товара

Описание и назначение

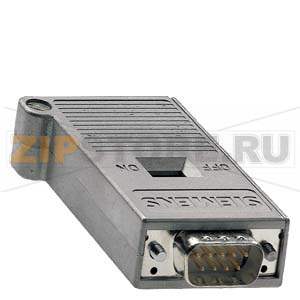

Siemens 6GK1500-0EA02 — это шинный соединитель SIMATIC NET для PROFIBUS с осевым отводом кабеля и встроенным оконечным резистором с функцией разделения сегмента. Решение предназначено для промышленной среды и применяется при подключении промышленных ПК, панелей SIMATIC OP и оптических модулей OLM к сети PROFIBUS с поддержкой скоростей до 12 Мбит/с. Конструкция ориентирована на надежное соединение в шкафах с ограниченной глубиной монтажа, где важен аккуратный осевой вывод кабеля и сохранение допустимого радиуса изгиба.

Встроенная функция разделения позволяет локально отключать ответвление к устройству, сохраняя целостность магистрали и корректную терминцию на концах сегмента. Это упрощает сервис и диагностирование без длительных простоев. Использование Siemens 6GK1500-0EA02 снижает риск отражений сигнала и помех при корректной установке и помогает поддерживать стабильную работу PROFIBUS-сети на высокой скорости обмена данными.

Применение и особенности монтажа

Шинный соединитель устанавливается непосредственно на порт PROFIBUS устройства и обеспечивает экранированное, механически устойчивое соединение. Осевой отвод кабеля удобен при плотной компоновке модулей и в корпусах с ограниченным пространством. Для корректной работы важно обеспечить непрерывность экрана кабеля по периметру обжатия, соблюсти минимальную длину ответвления и правильно задействовать оконечный резистор: он должен быть включен только на концах участка сети. При обслуживании сегмента функция разделения позволяет изолировать подключаемое устройство, не нарушая работу остальной линии.

Причины поломок

• Механические нагрузки: натяжение кабеля, вибрации, удары, превышение допустимого радиуса изгиба осевого отвода.
• Некорректная затяжка или монтаж: ослабленные контакты жил, неполный прижим экрана, ошибки в подключении пары A/B.
• Коррозия и влага: конденсат, агрессивные атмосферы, отсутствие защитных кожухов в требовательных условиях.
• Электрические факторы: статические разряды, наводки из-за плохого экранирования, отсутствие общей системы уравнивания потенциалов.
• Неправильная терминция: включение оконечного резистора не на концах сегмента или забытый выключенный резистор на конечной точке.
• Износ переключающих элементов: деградация переключателя терминатора/разделения при частом срабатывании.
• Загрязнение: пыль, металлическая стружка, попадающие в корпус соединителя и ухудшающие контакт.

Как понять, что соединитель вышел из строя

• Нестабильная связь по PROFIBUS: периодические обрывы, рост повторов телеграмм, ошибки CRC.
• Индикация неисправности на оборудовании: BF/SF на контроллерах, потеря связи с SIMATIC OP, жалобы OLM на качество линии.
• Изменение работы при механическом воздействии: связь пропадает/появляется при шевелении кабеля или корпуса.
• Аномальный нагрев, запах перегрева, следы оплавления или потемнения пластика.
• Визуальные дефекты: трещины, деформированный осевой отвод, окисление контактов, ослабленные винты зажимов.

Рекомендации по уходу и эксплуатации

• Применяйте кабель PROFIBUS типа A, соблюдайте минимальную длину ответвлений и допустимый радиус изгиба при осевом выводе.
• Обеспечьте 360°-подключение экрана и надежную фиксацию кабеля без натяга; периодически проверяйте момент затяжки.
• Контролируйте состояние переключателя оконечного резистора: включайте его только на концах сегмента, маркируйте конечные точки.
• Проводите регламентный осмотр: чистка от пыли, проверка отсутствия коррозии и трещин, оценка целостности фиксаторов.
• Защищайте от влаги и агрессивных сред, используйте шкафы с нужным классом защиты и организуйте уравнивание потенциалов.
• Избегайте излишних механических нагрузок и вибраций; при необходимости используйте дополнительную кабельную разгрузку.
• Для диагностики применяйте анализаторы PROFIBUS/осциллографы, контролируйте ошибки и качество сигналов после монтажных работ.
• Работы по подключению выполняйте при снятом напряжении и с антистатической защитой; храните Siemens 6GK1500-0EA02 в сухом помещении.

Замена и эксплуатационные советы

При замене соблюдайте исходную топологию, длины участков и правила терминции. Используйте совместимые по конструкции и экранированию решения. После установки шинного соединителя SIMATIC NET Siemens 6GK1500-0EA02 проверьте параметризацию узлов сети и убедитесь в стабильности обмена на целевой скорости. Регулярная профилактика и корректный монтаж продлевают срок службы соединителя и поддерживают надежность PROFIBUS-сегмента.

Характеристики
