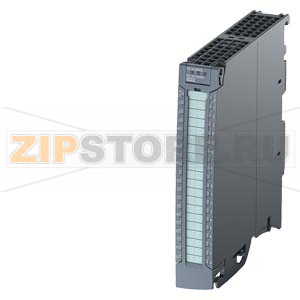

SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 32 X 24VDC/0.5A, 32 КАНАЛА В ГРУППАХ ПО 8, 4 A НА ГРУППУ, В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN Siemens 6ES7522-1BL10-0AA0

Описание товара

Модуль дискретных выходов для SIMATIC S7-1500 обеспечивает надежную коммутацию нагрузок постоянного тока в составе шкафной автоматизации. Изделие Siemens 6ES7522-1BL10-0AA0 (DQ 32 x 24VDC/0.5A) рассчитано на интенсивную эксплуатацию и оснащено развитой диагностикой. В комплект входит фронтальный соединитель с технологией Push-In, что ускоряет монтаж и повышает надежность контактов без применения инструмента.

Назначение и применение

Модуль применяется в системах управления машинами и технологическими линиями, где требуется большое число дискретных выходов с распределением по независимым группам. Он подходит для управления клапанами, пускателями через промежуточные реле, световой индикацией и другими исполнительными устройствами на 24 В DC. SIMATIC S7-1500 DQ 32 x 24VDC/0.5A (6ES7522-1BL10-0AA0) оптимален для плотной компоновки, обеспечивая детальную диагностику на уровне каналов и групп питания.

Монтаж и подключение

Фронтальный Push-In соединитель позволяет быстро подключать многожильные и одножильные проводники с наконечниками. Групповая структура упрощает разводку питания и защиту по участкам. Рекомендуется предварительная маркировка цепей, применение феррул и проверка фиксации проводников легким подтягиванием. Перед подключением нагрузок следует убедиться в корректной полярности и наличии стабилизированного источника 24 В DC.

Признаки неисправности

• Команда на включение подается, но нагрузка не срабатывает, при этом индикатор канала не меняет состояние или мигает аварийным кодом.
• В TIA Portal появляются диагностические сообщения: перегрузка/короткое замыкание канала, отсутствие питания группы, перегрев.
• Наблюдается самопроизвольное отключение отдельных каналов или целой группы при штатной нагрузке.
• Сильный нагрев корпуса, следы потемнений у клемм, запах перегрева.
• Измеренное напряжение на выходе отсутствует или существенно проседает при минимальной нагрузке.

Причины поломок

• Короткие замыкания и длительные перегрузки каналов, превышение допустимого суммарного тока по группе.
• Подключение индуктивных нагрузок без демпфирующих цепей (обратные диоды, RC-цепочки), что приводит к выбросам напряжения и термическим перегрузкам ключей.
• Нестабильное или повышенное напряжение питания, ошибки полярности.
• Некачественные контакты в клеммах, ослабление проводников, вибрации и механические нагрузки на соединитель.
• Загрязнение, пыль, конденсат, повышенная влажность и коррозия контактных площадок.
• Превышение допустимой температуры в шкафу, недостаточная вентиляция, близость источников тепла.
• Электростатические разряды при обслуживании без мер защиты.

Как убедиться, что модуль вышел из строя

• Сопоставить команды ПЛК с индикацией на фронтальной панели: если выход активирован логически, но канал не коммутирует нагрузку при исправной проводке и питании, вероятен отказ канала.
• Поменять местами каналы или группы с заведомо исправной цепью: если неисправность «следует» за каналом, проблема в модуле.
• Проверить диагнозику в аппаратной конфигурации: постоянные ошибки перегрузки после устранения внешних причин указывают на повреждение ключа.
• Измерить напряжение на клеммах выхода под нагрузкой и без нее: нулевая реакция при корректном управлении — признак отказа.

Рекомендации по уходу и эксплуатации

• Обеспечить правильную защиту цепей: внешние предохранители/автоматы на группы, демпфирующие элементы на катушках реле и клапанов.
• Поддерживать чистоту в шкафу: регулярно удалять пыль, контролировать отсутствие конденсата, соблюдать расстояния для естественного охлаждения.
• Проверять затяжку проводников в Push-In клеммах, особенно после транспортировки и вибраций.
• Контролировать термический режим: температурный мониторинг, адекватная вентиляция, группировка модулей с учетом тепловыделения.
• Использовать качественные источники 24 В DC с ограничением тока и фильтрацией помех.
• Периодически просматривать диагностику в TIA Portal, фиксировать повторяющиеся события перегрузок и устранять причины на уровне нагрузки.
• Проводить работы только при снятом напряжении и с соблюдением ESD-защиты.

При замене Siemens 6ES7522-1BL10-0AA0 рекомендуется использовать оригинальный модуль той же серии, перенастроить параметры в проекте и выполнить тестирование каналов без нагрузки, затем под реальной нагрузкой. Такой подход минимизирует простой и предотвращает повторные отказы.
