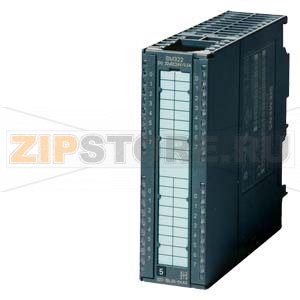

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ, =24В/2A ИЛИ ~230В/2A. 20-ПОЛЮСНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО Siemens 6ES7322-1HF01-0AA0

Описание товара

Модуль дискретного вывода Siemens SIMATIC S7-300 SM 322 (6ES7322-1HF01-0AA0) предназначен для надежной коммутации исполнительных устройств в промышленной автоматике. Релейные выходы обеспечивают гальваническое разделение внутренних и внешних цепей, что повышает помехоустойчивость и безопасность, а также позволяет работать как с цепями постоянного, так и переменного тока. Решение подходит для управления клапанами, контакторами, сигнализацией, соленоидами и прочими нагрузками в шкафах АСУ ТП. Фронтальный 20-полюсный разъем заказывается отдельно, что упрощает сервис и модернизацию.

Назначение и интеграция

SM 322 6ES7322-1HF01-0AA0 устанавливается на DIN-рейку в составе центрального или распределенного шкафа S7-300. Адресация определяется слотом в стойке, конфигурирование выполняется в проекте контроллера (STEP 7). Индикация на лицевой панели упрощает пусконаладку и обслуживание: по светодиодам видно состояние каналов и наличие общих диагностических событий. Релейные контакты допускают переключение разнородных потенциалов при соблюдении норм по изоляции и электробезопасности.

Как понять, что запчасть вышла из строя

• Выходной канал индицируется как активный, но нагрузка не включается (контакт не замыкается).
• Нагрузка остается включенной при деактивации канала (залипание/«сваривание» контактов).
• Срабатывание происходит нестабильно: дребезг, самопроизвольные включения или пропуски.
• Локальная индикация горит нештатно (например, отсутствие реакции на принудительное включение из проекта).
• В диагностическом буфере контроллера появляются сообщения об ошибке модуля/отсутствии модуля в слоте.
• Повышенный нагрев, запах гари, потемнение корпуса или разъема.
• При прозвонке обнаруживается нулевое сопротивление между контактами при неактивном канале или, наоборот, разрыв при активном.

Причины поломок

• Перегрузка по току или высокий пусковой ток (контакторы, лампы накаливания, электродвигатели) с последующим подгоранием или свариванием контактов.
• Коммутация индуктивных нагрузок без защитных цепочек (RC-снаббер, варистор), что вызывает перенапряжения и ускоренный износ.
• Ошибки монтажа: неверная распиновка 20-полюсного разъема, переполюсовка, короткие замыкания.
• Агрессивная среда, влажность, конденсат и пыль, приводящие к коррозии и токопроводящим дорожкам.
• Вибрации и механические удары, ослабление клемм и ухудшение контактов.
• Недостаточная вентиляция шкафа и перегрев при плотной установке или высокой коммутируемой нагрузке.
• Импульсные помехи в сети и отсутствие должного заземления/уравнивания потенциалов.

Рекомендации по уходу и эксплуатации

• Точно рассчитывайте нагрузку каналов и учитывайте пусковые токи; при необходимости используйте промежуточные реле/контакторы.
• Для индуктивных нагрузок ставьте защитные цепочки (диоды, RC-снабберы, варисторы) возле нагрузки или на клеммах.
• Разносите силовые и сигнальные линии, применяйте правильное экранирование и уравнивание потенциалов.
• Обеспечьте достаточную вентиляцию шкафа, выдерживайте зазоры и температурный режим, регулярно очищайте от пыли.
• Периодически подтягивайте клеммы, проверяйте состояние проводников и маркировку в 20-полюсном разъеме.
• Проводите регламентные тесты: принудительное включение каналов из проекта, контроль индикации и фактического срабатывания нагрузок.
• Применяйте соответствующие предохранители и автоматы для защиты внешних цепей, избегайте длительной работы на пределе тока.
• Храните модуль в сухом, чистом месте, в заводской упаковке; перед установкой выдержите время акклиматизации для исключения конденсата.

SM 322 6ES7322-1HF01-0AA0 подходит для замены вышедших из строя модулей в существующих системах S7-300 и для расширения дискретных выходов в новых проектах. При замене сохраняйте конфигурацию слота и адресацию, используйте штатные аксессуары. Фронтальный 20-полюсный соединитель поставляется отдельно — это позволяет быстро переобжать и упорядочить проводку без остановки соседних модулей.

Соблюдение правил монтажа, правильный выбор защитных компонентов и плановое обслуживание существенно продлевают срок службы релейных выходов и повышают надежность всей системы автоматизации.
