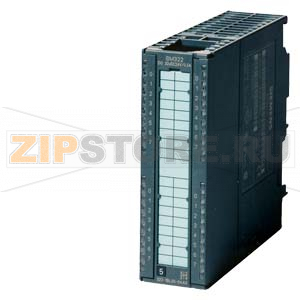

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ, =24В/5A ИЛИ ~230В/5A. 40-ПОЛЮСНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО Siemens 6ES7322-1HF10-0AA0

Описание товара

Назначение и область применения

Модуль дискретных выходов Siemens 6ES7322-1HF10-0AA0 (SIMATIC S7-300, SM 322) предназначен для надежного управления исполнительными устройствами в промышленных системах автоматизации. Релейные контакты позволяют безопасно коммутировать как постоянные, так и переменные цепи, а гальваническая развязка внешних и внутренних цепей снижает риск взаимного влияния нагрузок и электроники контроллера. Такой модуль применяют на участках с клапанами, контактами пускателей, сигнальными лампами, тормозами, замками, нагревателями и другими дискретными нагрузками, включая смешанные группы в одном шкафу.

Интеграция и эксплуатация

Siemens 6ES7322-1HF10-0AA0 устанавливается в стандартный каркас S7-300 и конфигурируется в STEP 7 или TIA Portal. Адресация и диагностика выполняются как обычных дискретных выходов, при этом индикация состояния по каналам упрощает пусконаладку. Для подключения используется фронтальный 40-полюсный разъем, который заказывается отдельно. При проектировании рекомендуется группировать нагрузку по типу (индуктивная/резистивная), учитывать пусковые токи и организовывать защиту от перенапряжений на катушках и линиях.

Особенности применения

• Релейные контакты удобны для разнородных нагрузок и электрически отделяют их от электроники контроллера.
• Подходят для коммутации цепей управления, сигнализации и маломощных исполнительных механизмов.
• Для индуктивных нагрузок обязательны демпфирующие цепочки (диод, RC-цепь, варистор) для продления ресурса контактов.
• При высокой частоте переключений рекомендуется выносить силовую коммутацию на контакторы, а модулю SM 322 доверять только цепи управления.

Причины поломок

• Износ и подгорание контактов из-за частых включений/отключений, работы на индуктивную нагрузку без защиты, превышения коммутируемой мощности.
• Перенапряжения и импульсные помехи в сети, наводки от силовых кабелей, ошибки в защитном заземлении.
• Перегрев при плотной компоновке шкафов, недостаточной вентиляции или превышении допустимой токовой нагрузки.
• Механические воздействия, вибрации, ослабление клемм и контактов в 40-полюсном разъеме, коррозия из-за влаги и конденсата.
• Ошибки монтажа: переполюсовка, неверная коммутация общих клемм, отсутствие разрядных цепей.

Как понять, что модуль вышел из строя

• Команда на включение подается, а нагрузка не срабатывает; индикация канала не соответствует фактическому состоянию цепи.
• Залипание контактов: канал не размыкается, нагрузка остается включенной без команды.
• Нестабильная работа: периодические самопроизвольные переключения, дребезг, перегрев корпуса в зоне реле.
• Системные сообщения контроллера о неисправности модуля, ошибки диагностики в проекте ПЛК или SCADA.
• При проверке мультиметром — аномально высокое падение напряжения на замкнутом контакте или отсутствие проводимости.

Рекомендации по уходу и эксплуатации

• Обеспечьте защиту от перенапряжений на всех индуктивных нагрузках (диоды, RC-цепи, варисторы) и фильтрацию сетевых помех.
• Разносите силовые и сигнальные кабели, используйте экранирование и правильное заземление для уменьшения наводок.
• Контролируйте температурный режим шкафа: вентиляция, зазоры между модулями, чистые фильтры, отсутствие пыли и масла.
• Периодически проверяйте состояние и затяжку клемм 40-полюсного разъема; исключайте ослабление контактов и следы перегрева.
• Для часто коммутируемых цепей применяйте промежуточные реле/контакторы и разгружайте контакты SM 322.
• Планируйте регламент: визуальный осмотр, проверка индикации, контроль температуры, тестовое переключение каналов, измерение сопротивления контактов при сервисных остановах.
• Соблюдайте ESD-правила и отключайте питание при любых работах; храните модуль в сухом помещении, избегайте конденсата.

При замене и модернизации

При замене Siemens 6ES7322-1HF10-0AA0 учитывайте аппаратную ревизию, корректируйте конфигурацию проекта и адресацию в ПЛК. Используйте совместимый 40-полюсный фронтальный разъем и проверяйте схему коммутации перед подачей питания. После монтажа выполните тест каналов под нагрузкой и убедитесь в корректной работе диагностики.

Siemens 6ES7322-1HF10-0AA0 остается практичным выбором для надежной дискретной коммутации в системах SIMATIC S7-300, обеспечивая эксплуатационную устойчивость и удобство обслуживания при грамотном проектировании и соблюдении правил монтажа.
