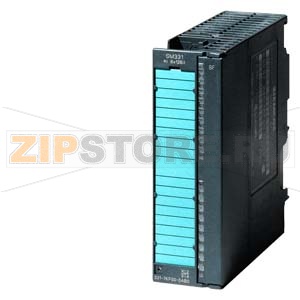

Simatic S7-300, SM 331, модуль ввода аналог. сигналов: гальв. разделение внешних и внутр. цепей, 8 входов ±5 В/ ±10 В/ 1... 5 В/ ±20 мА/0(4)...20 мА, 16 бит, 1 общая точка (60 В) Siemens 6ES7331-7NF10-0AB0

Описание товара

Аналоговый модуль ввода Siemens для контроллеров Simatic S7‑300 модели 6ES7331-7NF10-0AB0 (SM 331) предназначен для аккуратного и стабильного измерения токовых и напряженческих сигналов в промышленных системах автоматизации. Благодаря гальваническому разделению внешних и внутренних цепей модуль снижает риск возникновения помех и замыканий, а единая общая точка для всех каналов упрощает монтаж и контроль потенциалов. В одном корпусе объединена работа с наиболее распространенными промышленными сигналами, что делает устройство универсальным решением для типовых задач измерения уровня, давления, расхода, температуры и других технологических параметров.

Модуль 6ES7331-7NF10-0AB0 органично интегрируется в состав станций S7‑300, поддерживает диагностику, параметрирование каналов и удобен в обслуживании. Он ориентирован на стабильность во времени и точность отсчета, что важно в замкнутых контурах регулирования и для снятия архивных данных. За счет развитых средств самодиагностики и отображения состояния упрощается поиск неисправностей как на стороне датчика, так и на стороне шкафа управления.

Применение

SM 331 6ES7331-7NF10-0AB0 используют в технологических линиях, водоподготовке, HVAC, пищевой и химической промышленности, на энергетических объектах и в машиностроении. Модуль подходит для подключения как активных, так и пассивных датчиков, трансмиттеров, преобразователей частоты с аналоговыми выходами, позиционеров и измерительных модулей.

Как понять, что запчасть вышла из строя

• На лицевой панели постоянно горит или мигает индикатор системной ошибки (SF), при этом входные значения некорректны или отсутствуют.
• Во входных переменных наблюдаются «залипание» на фиксированном уровне, скачки без физической причины, сильный дрейф или перескоки к экстремальным значениям.
• В диагностическом буфере контроллера появляются сообщения о неисправности модуля, ошибке параметрирования, переполнении/недопустимом диапазоне, обрыве цепи для токовых петлей.
• Несколько каналов одновременно отображают ошибку при заведомо исправных датчиках и кабелях, что указывает на внутреннюю проблему модуля.
• Модуль не определяется в конфигурации станции после корректной установки и перезагрузки.

Причины поломок

• Перенапряжения и импульсные наводки при грозовых разрядах, пусках электродвигателей, отсутствии защиты от бросков и помех.
• Неправильное подключение: перепутанные клеммы, подача высокого напряжения на вход, замыкание «земель», игнорирование единой общей точки.
• Электромагнитные помехи из‑за отсутствия экранирования и раздельной прокладки силовых и сигнальных линий.
• Влага, конденсат, запыленность, агрессивные среды и коррозия контактов разъема.
• Перегрев от плотной компоновки шкафа и недостаточной вентиляции, а также длительная эксплуатация при предельных условиях.
• Механические воздействия: вибрация, ослабленные винтовые соединения, повреждение фронтального разъема при обслуживании под напряжением.
• Статические разряды при неосторожной замене без антистатической защиты.

Рекомендации по уходу и эксплуатации

• Разводите силовые и сигнальные кабели раздельно, применяйте экранированные витые пары и корректно заземляйте экран с одной стороны.
• Следите за общим потенциалом каналов и исключайте контуры заземления; при необходимости используйте гальванически изолированные преобразователи.
• Ставьте ограничители перенапряжений и фильтры в шкафу, обеспечьте стабильное питание и надежное защитное заземление.
• Не выполняйте «горячую» замену; перед монтажом/демонтажом обесточивайте станцию. Проверяйте момент затяжки клемм.
• Поддерживайте чистоту в шкафу, контролируйте температуру и влажность, очищайте модуль сухим воздухом; избегайте агрессивных растворителей.
• Периодически проводите сверку показаний с эталонным источником/калибратором, инспектируйте кабельные линии и клеммные соединения.
• Храните запасной 6ES7331-7NF10-0AB0 в антистатической упаковке, в сухом и прохладном месте; фиксируйте версию и параметрирование для быстрой замены.

Преимущества применения

Использование Siemens 6ES7331-7NF10-0AB0 позволяет упростить архитектуру шкафа, уменьшить число внешних преобразователей, обеспечить согласование с промышленными датчиками и повысить точность измерений. Наличие встроенной диагностики ускоряет выявление проблем в цепях и сокращает простои технологического оборудования.

Синонимы

• Модуль аналоговых входов S7-300
• SM 331 Siemens
• 6ES7 331-7NF10-0AB0
• Аналоговый модуль ввода
• Карта аналогового ввода
• Плата ввода аналоговых сигналов
• Siemens AI для S7-300
• Модуль измерения ток/напряжение
• SM331 AI

При замене или модернизации стоит учитывать совместимость по конструкции станции, конфигурации и параметрам каналов. Корректная инсталляция и регулярное техническое обслуживание позволят модулю 6ES7331-7NF10-0AB0 долго и стабильно работать в составе системы автоматизации.
