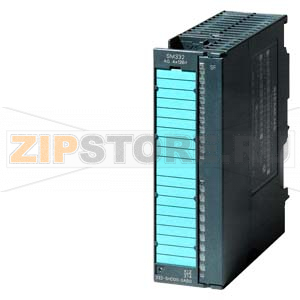

SIMATIC S7-300, SM 332, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ U/I, 11/12 БИТ, ДИАГНОСТИКА. 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО Siemens 6ES7332-5HF00-0AB0

Описание товара

Описание и назначение

Модуль Siemens SIMATIC S7-300 SM 332 (6ES7332-5HF00-0AB0) предназначен для формирования аналоговых сигналов напряжения и тока на стороне исполнительных устройств. Он интегрируется в стойку контроллера S7-300, обеспечивает гальваническое разделение внешних и внутренних цепей, поддерживает встроенную диагностику и удобную параметризацию в среде проектирования. Фронтальный 40-полюсный соединитель для подключения полевых проводников заказывается отдельно.

Благодаря сочетанию многоканального вывода и развитых диагностических функций, модуль подходит для систем регулирования, задания уставок приводам, позиционерам, клапанам, измерительным преобразователям, а также для задач дозирования и управления технологическими установками. Гальваническая развязка снижает влияние помех, повышает устойчивость к наводкам и исключает прямую связь между полевыми цепями и электроникой контроллера.

Монтаж и интеграция

Siemens 6ES7332-5HF00-0AB0 устанавливается на стандартную направляющую в составе S7-300 и подключается к внутренней шине. Параметры каналов задаются в проекте контроллера: выбор типа выходного сигнала, диапазонов, поведения при ошибках и в состоянии остановки ЦП. Светодиодная индикация на лицевой панели помогает оперативно оценивать состояние модуля и наличие диагностических событий. Для коммутации используется 40-полюсный фронтальный разъем, приобретаемый отдельно, с винтовыми или пружинными клеммами в зависимости от предпочтений и условий эксплуатации.

Как понять, что модуль вышел из строя

• Постоянное или прерывистое срабатывание индикаторов неисправности (например, SF/DIAG) на модуле SIMATIC S7-300 SM 332.
• Несоответствие установленного значения и фактически измеряемого на выходе (стабильное смещение, уход к нулю или к насыщению, отсутствие реакции на задания).
• Появление записей о неисправности канала или модуля в диагностическом буфере контроллера.
• Неустойчивая работа при неизменной нагрузке, «плавающий» сигнал, пульсации, периодические отключения группы каналов.
• Повторяющиеся срабатывания защиты при штатной нагрузке и корректной проводке, отсутствие результата после типовой перенастройки.

Для отличия аппаратной неисправности от ошибок монтажа рекомендуется временно перекинуть нагрузку на соседний канал, проверить проводку, экранирование и параметры в проекте. Если ошибка «переезжает» вместе с модулем или каналом, вероятна неисправность самого 6ES7332-5HF00-0AB0.

Типичные причины поломок

• Неправильное подключение: подача внешнего напряжения на выход, обратная полярность, объединение «общих» цепей в обход рекомендаций.
• Длительное короткое замыкание или перегрузка выходов сверх допустимого уровня, неверно выбранная нагрузка.
• Импульсные перенапряжения и наводки из-за недостаточного экранирования, грозовые и коммутационные всплески, земляные петли.
• Статическое электричество при монтаже без ESD-защиты, касание контактных площадок.
• Перегрев из‑за плотной компоновки без вентиляции, превышение допустимых температур, конденсат и повышенная влажность.
• Загрязнение пылью и проводящей взвесью, коррозия клемм, механические удары, деформация фронтального соединителя.

Рекомендации по уходу и эксплуатации

• Обеспечить правильную укладку кабелей: разделять силовые и сигнальные линии, использовать экранированные кабели и корректное заземление экрана.
• Применять ограничители перенапряжений в шкафу и на вводе из поля, исключать земляные петли, поддерживать однозначность потенциалов.
• Регулярно проводить обслуживание: очистку от пыли сухим воздухом, проверку затяжки клемм, осмотр на потемнение и следы коррозии.
• Периодически сверять точность выходов калиброванным мультиметром или калибратором, фиксировать результаты и тренды, своевременно выявлять дрейф.
• Соблюдать ESD‑процедуры, выполнять работы при снятом напряжении, хранить модуль Siemens 6ES7332-5HF00-0AB0 в антистатической упаковке.
• Настроить реакции на ошибки и поведение при остановке ЦП в параметрах канала (заморозка значения, переход в безопасный уровень).
• Поддерживать климат в шкафу: температура и влажность в пределах рекомендаций, достаточная вентиляция, отсутствие конденсата.
• Использовать качественные фронтальные разъемы и наконечники, избегать перетяжки и перекоса контактных групп; помнить, что 40‑полюсный соединитель поставляется отдельно.

Корректный монтаж, качественное экранирование и регулярная профилактика существенно продлевают срок службы SIMATIC S7-300 SM 332 и повышают надежность аналогового контура. При замене модуля рекомендуется проверить параметры в проекте, провести контрольные измерения по всем задействованным каналам и удостовериться в отсутствии ошибок монтажа.
