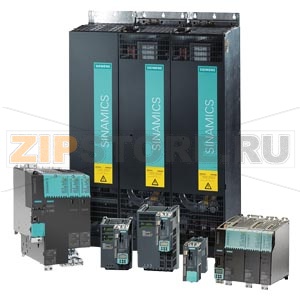

SINAMICS S120 Smart Line Module 380-480V 3AC, 50/60 Hz Output: 510-650 V DC, 1050A Rated power: 500kW Built-in unit IP00 Internal air cooling incl. Drive-CLiQ cable Siemens 6SL3330-6TE41-1AA3

Описание товара

SINAMICS S120 Smart Line Module 6SL3330-6TE41-1AA3 — линейный модуль питания для многоосевых приводных систем SINAMICS S120. Он формирует шину постоянного тока для моторных модулей, обеспечивает предзаряд, защиту по напряжению/току и постоянный обмен диагностическими данными по Drive-CLiQ. Исполнение IP00 предназначено для установки в шкаф, используется внутренняя воздушная вентиляция. Модификация подходит для высокомощных применений и поставляется с кабелем Drive-CLiQ.

Назначение и применение

• Питание и стабилизация шины DC для нескольких осей в составе SINAMICS S120.
• Предзаряд конденсаторов, ограничение пусковых токов, базовые функции защиты.
• Диагностика и параметрирование через CU и ПО STARTER/Startdrive.
• Использование совместно с сетевыми дросселями, тормозными резисторами/модулями, моторными модулями S120.
• Применение в насосно-вентиляторных, конвейерных, экструдерах, металлообработке и других непрерывных процессах без рекуперации в сеть.

Типовые причины отказов

• Перенапряжения и броски сети, отсутствие или неверный подбор сетевого дросселя/УЗИП.
• Перегрев из‑за засорения каналов охлаждения, повышенной температуры в шкафу, недостаточной вентиляции.
• Естественное старение электролитических конденсаторов шины DC при высокой температуре или длительной работе.
• Износ или останов вентилятора, пыль и влажность, конденсат.
• Неплотные или перегруженные силовые соединения (подгорание шин/клемм, дуговые явления).
• Длительная работа на торможении без корректно рассчитанного резистора/модуля торможения.
• Ошибки монтажа: неправильное заземление, перепутанная фазировка, несоответствующие предохранители.
• Повреждение плат управления из‑за ЭМП/ЭСР или некорректных подключений Drive-CLiQ.

Как понять, что модуль вышел из строя

• Постоянные аварии и предупреждения в системе SINAMICS: превышение/падение напряжения шины, перегрев, отсутствие одной из фаз, сбои предзаряда, ошибки связи Drive‑CLiQ.
• Шина DC не набирает номинал или быстро просаживается под нагрузкой.
• Выбивает входные предохранители/автоматы при пуске, срабатывает защита утечки.
• Не определяется по Drive-CLiQ, периодические обрывы связи.
• Повышенный шум, запах гари, следы перегрева, вздутые конденсаторы, потемнение изоляции, следы копоти.
• Остановка или нестабильная работа вентиляторов.

Рекомендации по эксплуатации и уходу

• Соблюдать условия окружающей среды, температурные и высотные дерейтинги; исключить конденсацию.
• Обеспечить расчетную вентиляцию шкафа; выдерживать зазоры для охлаждения, не перекрывать забор/выхлоп воздуха.
• Регулярная очистка от пыли сухим сжатым воздухом; проверка состояния фильтров/решеток, контроль работы вентиляторов.
• Периодически подтягивать силовые соединения с моментом по документации; проверять отсутствие нагрева клемм и шин.
• Использовать сетевые дроссели и устройства защиты от перенапряжений; проверять качество питающей сети и дисбаланс фаз.
• Контролировать температуру шины DC и статистику эксплуатации (часы, число включений) в диагностике привода.
• Своевременная замена вентиляторов и, по наработке, конденсаторов шины.
• Корректный расчет и регулярная проверка тормозного резистора/модуля при интенсивном торможении.
• Параметры проекта хранить в резервной копии; использовать только оригинальные кабели Drive‑CLiQ с соблюдением радиусов изгиба.
• При длительном хранении выполнять реформинг конденсаторов перед вводом в работу.

Монтаж и ввод в эксплуатацию

• Устанавливать SINAMICS S120 Smart Line Module 6SL3330-6TE41-1AA3 в металлический шкаф с надежным PE‑заземлением.
• Применять рекомендованные предохранители, кабели и дроссели; проверять фазировку и последовательность включения.
• После монтажа провести визуальный контроль, затяжку соединений, тест предзаряда и проверку диагностик Drive‑CLiQ.
• Параметрирование выполнять через CU с последующим тестом на холостом ходу и под нагрузкой.

Обслуживание и ремонт должны выполняться квалифицированным персоналом с соблюдением мер безопасности: шина DC сохраняет опасный заряд после отключения питания, необходим контроль разряда по индикаторам и регламенту производителя. Использование оригинальных запчастей и соблюдение рекомендаций снижает риск простоев и продлевает ресурс SINAMICS S120 Smart Line Module.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках SINAMICS S120 Smart Line Module 380-480V 3AC, 50/60 Hz Output: 510-650 V DC, 1050A Rated power: 500kW Built-in unit IP00 Internal air cooling incl. Drive-CLiQ cable Siemens 6SL3330-6TE41-1AA3.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена SINAMICS S120 Smart Line Module 380-480V 3AC, 50/60 Hz Output: 510-650 V DC, 1050A Rated power: 500kW Built-in unit IP00 Internal air cooling incl. Drive-CLiQ cable Siemens 6SL3330-6TE41-1AA3 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
