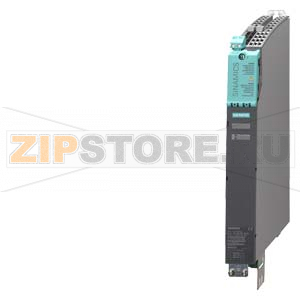

SINAMICS S120 SMART LINE MODULE INPUT: 3 AC 380-480 V, 50/60HZ OUTPUT: 600 V DC, 17 A, 10 КВТ ИСПОЛНЕНИЕ: BOOKSIZE EXTERNAL AIR COOLING INCL. CONTROL VOLTAGE ADAPTER AND DRIVE-CLIQ CABLE Siemens 6SL3131-6AE21-0AA1

Описание товара

SINAMICS S120 Smart Line Module (модель Siemens 6SL3131-6AE21-0AA1) — модуль сетевого выпрямителя для построения многоприводных систем на базе платформы S120. Он обеспечивает питание звена постоянного тока нескольких моторных модулей, координируется по интерфейсу DRIVE-CLiQ и поддерживает централизованную диагностику через управляющий модуль. Исполнение Booksize с внешним воздушным охлаждением упрощает размещение в шкафу и обеспечивает стабильный тепловой режим. Поставка включает адаптер цепей управления и кабель DRIVE-CLiQ, что снижает трудозатраты на монтаж.

Назначение и применение

Модуль предназначен для преобразования энергии трехфазной сети и формирования стабильного звена DC для приводов SINAMICS S120. Подходит для машин с несколькими осями: металлообработка, упаковка, логистика и транспортировка, деревообработка, печатные и текстильные линии, роботизированные участки. SINAMICS S120 SMART LINE MODULE 6SL3131-6AE21-0AA1 оптимален там, где требуется компактность, модульность и предсказуемая работа без рекуперации в сеть. Для приложений с энергией торможения, возвращаемой в сеть, обычно применяют Active Line Module.

Функции и особенности интеграции

• Формирование и предварительный заряд звена постоянного тока с контролем состояний.
• Обмен данными и синхронизация по DRIVE-CLiQ с отображением предупреждений и аварий.
• Исполнение Booksize для тесной компоновки в шкафу; внешнее воздушное охлаждение облегчает обслуживание.
• Комплектность: адаптер цепей управления и кабель DRIVE-CLiQ для быстрой встройки в систему.

Как понять, что запчасть вышла из строя

• Постоянные аварийные сообщения по звену DC: недонапряжение/перенапряжение, отказ предварительного заряда.
• Отсутствие связи по DRIVE-CLiQ с модулем, некорректная идентификация или нестабильная связь.
• Срабатывание сетевых автоматов/предохранителей при включении или под нагрузкой.
• Перегрев: частые тепловые предупреждения, отключения по температуре, нехарактерный шум вентиляторов.
• Визуальные признаки: следы перегрева на клеммах, потемнение изоляции, запах гари, механические повреждения.
• Отсутствие напряжения в звене DC при исправной сети и управлении.

Типичные причины поломок

• Неправильное подключение сети, отсутствие/некачественный PE, ошибки фазировки.
• Перенапряжения и импульсные помехи в сети при отсутствии должной защиты и сетевых дросселей.
• Недостаточное охлаждение: забитые фильтры, пылевая нагрузка, высокая температура окружающей среды.
• Старение и деградация компонентов (в первую очередь конденсаторов звена DC) при высоких температурах и частых циклах пуска/остановки.
• Механические воздействия: вибрация, ослабление клемм и шин, что ведет к локальному перегреву.
• Конденсат и влажность, попадание проводящей пыли, агрессивные пары.
• Аварии на стороне нагрузки: короткие замыкания, резкие броски токов.

Рекомендации по уходу и эксплуатации

• Поддерживать чистоту: периодически продувать модуль сухим воздухом, очищать фильтры и вентиляционные каналы. Частота — по условиям (обычно раз в 6–12 месяцев).
• Контроль температур: соблюдать рекомендуемые диапазоны, обеспечивать свободную циркуляцию воздуха и зазоры по монтажу.
• Проверка крепежа и клемм: регулярно подтягивать винты с моментом, указанным производителем, контролировать отсутствие следов нагрева.
• Качество электропитания: применять сетевые дроссели/фильтры и защиту от перенапряжений, выполнять корректное заземление и EMC-монтаж.
• Мониторинг состояния через DRIVE-CLiQ: отслеживать предупреждения, время работы, статистику температур, вести журнал событий.
• Актуальность прошивок управляющих компонентов системы S120 и резервное копирование параметров.
• Эксплуатация в рекомендованных климатических условиях; исключать конденсацию при пусках в холодных помещениях.
• При замене 6SL3131-6AE21-0AA1 соблюдать разрядку звена DC, ESD-требования, проверять совместимость по системе и выполнять пробное включение без нагрузки.

Использование SINAMICS S120 SMART LINE MODULE как части комплексной системы S120 обеспечивает предсказуемое питание звена DC, упрощает диагностику и снижает время простоя. Соблюдение правил монтажа и обслуживания существенно продлевает срок службы и повышает надежность оборудования.
