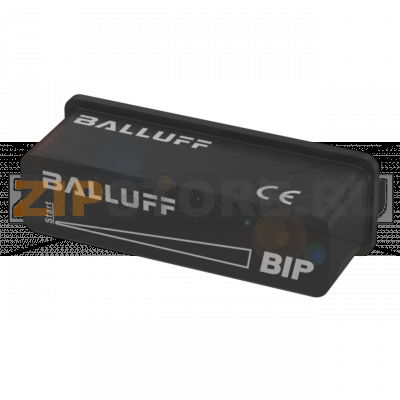

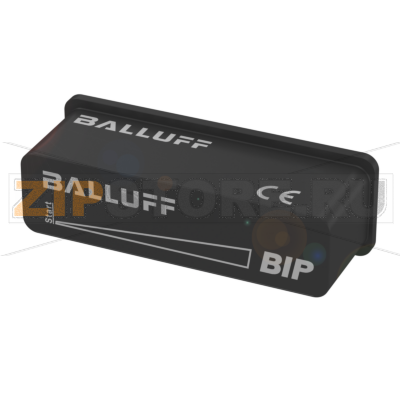

Система измерения положения индуктивная Balluff BIP000M

Описание товара

Индуктивная система измерения положения BIP ED2-B048-03-S75 (Balluff BIP000M) предназначена для непрерывного контроля линейного перемещения металлических объектов в промышленной автоматизации. Решение ориентировано на задачи точного позиционирования в сборочных приспособлениях, на приводах и цилиндрах, в упаковочном оборудовании и станочных узлах, когда требуется стабильная обратная связь без механического контакта и износа.

Назначение и область применения

BIP ED2-B048-03-S75 обеспечивает аналоговый или цифровой сигнал положения (в зависимости от исполнения) для систем управления и ПЛК. Технология индуктивного измерения устойчива к загрязнениям, маслам и вибрациям, что делает устройство пригодным для эксплуатации в жестких условиях цеха. В составе линий позиционирования полезна там, где требуется компактный датчик с непрерывным линейным выходом и высокой повторяемостью.

Принцип работы и особенности установки

Система формирует электромагнитное поле и регистрирует изменение параметров при перемещении металлической мишени вдоль активной зоны. Встроенная электроника преобразует сигнал в линейное значение положения. Монтаж BIP ED2-B048-03-S75 выполняется параллельно направлению хода с соблюдением требуемого зазора, соосности и жесткой фиксации. Рекомендуется разносить сигнальные кабели от силовых трасс, использовать экраны и корректное заземление, а также защищать рабочую зону от абразива и стружки. При наличии функций параметрирования допускается настройка нуля/шкалы через интерфейс (зависит от модификации).

Типичные причины отказов

• Перенапряжение, броски и помехи от частотных преобразователей, сварочного оборудования или ошибки полярности питания.
• Нарушение герметичности разъема и попадание влаги, СОЖ, агрессивных химических сред, вызывающее коррозию и пробой изоляции.
• Механические повреждения корпуса или кабеля: удары, перегибы, натяжение, вибрационная усталость, трещины в креплениях.
• Неправильный монтаж: выход мишени из активной зоны, чрезмерный или плавающий зазор, наличие посторонних металлических включений рядом с датчиком.
• Температурные перегрузки за пределами допустимого диапазона, тепловой дрейф при плохом теплоотводе.
• Некачественное экранирование и отсутствие общего контура заземления, наводки по кабелям связи.
• Износ или деформация направляющих, из-за чего путь мишени смещается относительно чувствительной зоны BIP000M.

Как понять, что запчасть вышла из строя

• Отсутствие выхода: сигнал равен нулю, «завис» на минимуме/максимуме и не меняется при движении мишени.
• Нестабильность: скачки и шум, заметный дрейф нуля после прогрева, потеря линейности на отдельных участках хода.
• Падение повторяемости: различающиеся показания при одинаковых циклах, увеличенная погрешность позиционирования.
• Аварийные сообщения в ПЛК/приводе или нетипичная индикация светодиода на корпусе (если предусмотрен): постоянный красный или частое аварийное мигание.
• Интермиттирующие отказы при вибрации, возникающие и исчезающие при прикосновении/покачивании кабеля.

Диагностика BIP ED2-B048-03-S75 начинается с проверки питания и полярности, целостности кабеля и разъема, контроля экранирования и заземления. Далее оценивают зазор и соосность, очищают рабочую зону и проводят сравнительный тест с заведомо исправным датчиком этой же серии.

Рекомендации по уходу и эксплуатации

• Периодически контролируйте крепеж, зазор и параллельность хода, исключайте люфты направляющих.
• Очищайте корпус и зону измерения от пыли, стружки и масляных пленок мягкой салфеткой; избегайте агрессивных растворителей.
• Разносите силовые и сигнальные линии, применяйте экранированные кабели и правильное заземление шкафа/станины.
• Используйте защитные кожухи и уплотнения в зонах попадания СОЖ и абразива; следите за целостностью уплотнений разъема.
• Соблюдайте минимальные радиусы изгиба кабеля, устанавливайте разгрузку натяжения, не допускайте подвесов «на весу».
• Обеспечьте стабильное питание и помехозащиту: фильтры, супрессоры, грозозащиту по необходимости.
• Проводите периодическую верификацию по контрольным точкам и фиксируйте результаты в журнале обслуживания.
• При наличии интерфейса параметрирования сохраняйте архив параметров и используйте встроенную диагностику.
• Храните датчик в сухом помещении, предотвращайте конденсацию при перепадах температуры.

При корректном монтаже и соблюдении рекомендаций BIP ED2-B048-03-S75 (Balluff BIP000M) обеспечивает длительную и предсказуемую работу в составе систем автоматизации. Своевременная профилактика и контроль условий эксплуатации существенно снижает риск простоев и продлевает ресурс узла позиционирования.
