Система измерения положения индуктивная Balluff BIP000R

Описание товара

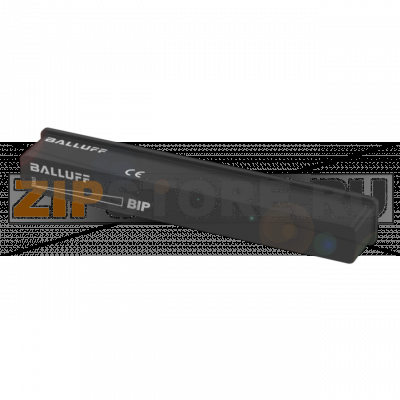

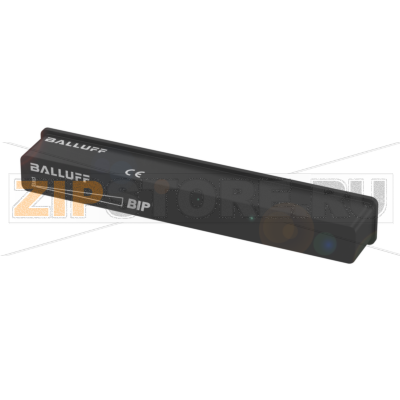

Индуктивная система измерения положения BIP ED2-B133-03-S75 (Balluff BIP000R) предназначена для бесконтактного контроля линейного перемещения в автоматизированных узлах. Устройство обеспечивает стабильную и повторяемую обратную связь для задач позиционирования, смены формата, контроля хода исполнительных механизмов и фиксации заготовок. Компактный корпус и устойчивость к загрязнениям делают датчик подходящим для применения на металлообрабатывающем, упаковочном и сборочном оборудовании, а также на линиях с вибрацией и динамическими нагрузками.

Система работает по индуктивному принципу: положение движущегося объекта преобразуется в непрерывный выходной сигнал, который воспринимается ПЛК как аналог координаты. Отсутствие механического контакта снижает износ и повышает ресурс. Конструкция BIP ED2-B133-03-S75 рассчитана на стабильную работу при наличии типичных производственных факторов — стружки, масла, вибрации, электромагнитных помех, при условии корректного монтажа и экранирования линии связи.

Область применения и особенности

• Мониторинг короткоходных перемещений в приводах, каретках, цилиндрах и направляющих.
• Позиционирование упоров, форматных направляющих, прижимов и штоков.
• Контроль хода в приспособлениях, проверка повторяемости циклов и коррекция положения в реальном времени.
• Интеграция в существующие системы управления за счет стандартного интерфейса сигналов и типовой коммутации.

Монтаж и подключение

Рекомендуется устанавливать датчик параллельно направлению движения объекта, соблюдая зазор и соосность, указанные в руководстве. Желательно использовать металлические или фирменные крепления для жесткой фиксации, а также обеспечить разгрузку кабеля от натяжения. Разъемы должны быть герметично соединены, неиспользуемые порты — заглушены. Для стабильности показаний проводите раздельную прокладку силовых и сигнальных линий, применяйте экранированные кабели и единую точку заземления.

Как понять, что запчасть вышла из строя

• Отсутствие выходного сигнала при наличии корректного питания и исправной линии связи.
• Сигнал «зависает» на одном уровне и не меняется при перемещении объекта.
• Резкие скачки, дрожание или выраженная нелинейность показаний без видимых причин.
• Не проходит процедура обучения/калибровки, датчик не определяется контроллером.
• Светодиодная индикация указывает на ошибку (если предусмотрена конструкцией).
• Чрезмерный нагрев корпуса, следы влаги под уплотнениями, коррозия контактов, трещины или повреждения кабеля.

Причины поломок

• Неправильное подключение: переполюсовка, короткое замыкание, подача неподходящего напряжения.
• Импульсные перенапряжения от частотных преобразователей, электромагнитные наводки из-за отсутствия экрана и заземления.
• Механическое воздействие: удары, деформация корпуса, превышение допустимой вибрации или натяжения кабеля.
• Попадание СОЖ, воды или масла через неплотно закрученный разъем, изношенные уплотнения.
• Засорение рабочей зоны стружкой и металлическими включениями, влияющими на измерительное поле.
• Эксплуатация вне температурного режима, конденсация при резких перепадах температуры.
• Коррозия контактов, окисление, использование агрессивных средств очистки.

Рекомендации по уходу и профилактике

• Периодически осматривайте датчик и кабель: отсутствие трещин, перегибов, надрывов, следов влаги.
• Проверяйте момент затяжки крепежа и герметичность разъемов; применяйте заглушки для свободных портов.
• Очищайте поверхность мягкой безворсовой салфеткой с нейтральным средством; избегайте агрессивных растворителей.
• Разделяйте силовые и сигнальные линии, используйте экранированные кабели и корректное заземление.
• Устанавливайте ограничители перенапряжений и стабилизированные источники питания.
• Соблюдайте минимальный радиус изгиба кабеля, применяйте фиксаторы и кабель-каналы для защиты от вибрации.
• Поддерживайте чистоту в зоне измерения, удаляйте стружку и металлическую пыль.
• Периодически верифицируйте показания по эталону и при необходимости повторяйте процедуру калибровки/обучения.

При замене целесообразно использовать оригинальную модификацию BIP ED2-B133-03-S75 (BIP000R), сохранять направление измерения и монтажные зазоры, а также перенести параметры в контроллер. Соблюдение рекомендаций по установке и обслуживанию позволяет снизить риски отказов, продлить ресурс и обеспечить точную обратную связь в системах автоматизации.
