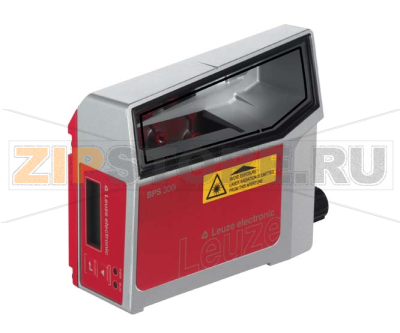

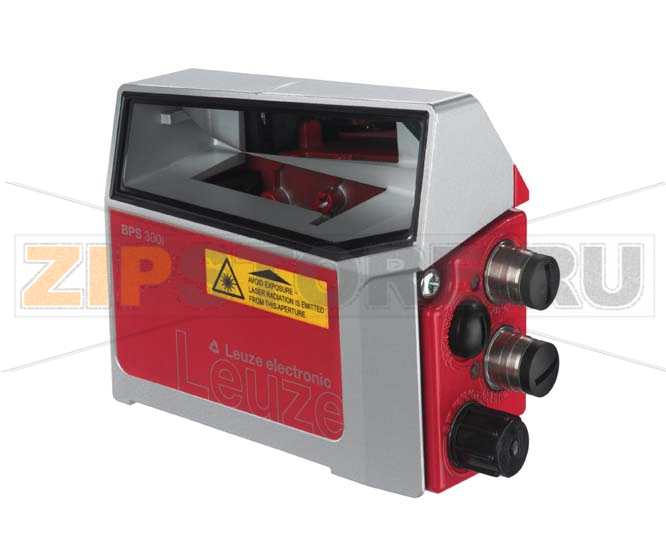

Датчик позиционирования Leuze BPS 304i SM 100 D H

Описание товара

Датчик позиционирования Leuze BPS 304i SM 100 D H (артикул 50125674) — оптическая система считывания кодовой ленты для абсолютного позиционирования подвижных узлов на длинных ходах. Устройство применяется в автоматизированных складах, на кран-штабелёрах, подъёмниках, перегружателях, конвейерных линиях и транспортёрах, где требуется стабильное и воспроизводимое определение координаты без накапливаемой ошибки. Металлический корпус повышает стойкость к вибрациям и ударам, а интегрированные индикация и диагностические функции упрощают ввод в эксплуатацию и сервис.

Принцип работы основан на считывании специальной кодовой шкалы (ленты) и преобразовании полученного изображения в абсолютное значение позиции. Такое решение не требует «домашней точки» после включения и сохраняет точность на всей длине перемещения. Leuze BPS 304i SM 100 D H оптимален для сред с переменной освещённостью и умеренным запылением, при условии регулярного обслуживания оптического окна и кодовой ленты.

Типичные области применения

• Позиционирование тележек кранов и штабелёров в стеллажных системах.
• Контроль положения подъёмных платформ и лифтовых столов.
• Синхронизация перемещений на конвейерных участках большой протяжённости.
• Обратная связь по координате в портальных роботах и линиях комплектования.

Причины поломок

• Механическое повреждение или износ: удары по корпусу, вибрация, ослабление креплений, трещины оптического окна.
• Загрязнение или повреждение кодовой ленты: масло, пыль, стружка, надрывы, потертости, перекос ленты относительно датчика.
• Нарушение монтажной геометрии: изменение рабочего зазора и угла, смещение датчика после сервисных работ.
• Проблемы электропитания и соединений: перепады напряжения, пульсации, переполюсовка, обрыв или перелом кабеля, коррозия контактов.
• Влага и конденсат: проникновение жидкости внутрь датчика, образование конденсата при перепадах температуры.
• Электромагнитные наводки: неисправное заземление, недостаточное экранирование силовых линий рядом с сигнальными.
• Ошибки конфигурации: некорректные параметры интерфейса или шкалы, неверные настройки фильтрации.

Как понять, что Leuze BPS 304i SM 100 D H вышел из строя

• Прыгающие или «теряющиеся» показания позиции, особенно на одних и тех же участках хода.
• Частые ошибки чтения, аварийные флаги или报警 в ПЛК, нестабильная связь по интерфейсу.
• Отсутствие реакции на перемещение при наличии питания; постоянная индикация ошибки на корпусе.
• Заметные царапины, помутнение окна, следы влаги внутри, следы перегрева, запах гари.
• Периодические обрывы связи при вибрации или перемещении кабеля — признак повреждения разъёма/жил.

Рекомендации по уходу и профилактике

• Регулярно очищайте оптическое окно датчика и кодовую ленту безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы.
• Контролируйте зазор и параллельность между датчиком и лентой; после сервисных работ выполняйте проверку выравнивания.
• Обеспечьте надёжное крепление и развязку от вибраций; применяйте фиксатор резьбы согласно регламенту.
• Соблюдайте радиус изгиба и разгрузку натяжения кабеля; периодически осматривайте разъёмы на предмет коррозии и влаги.
• Стабилизируйте питание и корректно заземляйте систему; разделяйте силовые и сигнальные линии, используйте экранированные кабели.
• Защищайте узел от прямого попадания жидкости и агрессивной химии; предотвращайте конденсат при переходах «холод-тепло».
• Храните резервный датчик Leuze BPS 304i SM 100 D H с сохранённой конфигурацией для быстрой замены.

Что проверить перед заменой

• Состояние и чистоту кодовой ленты, правильность её натяжения и целостность меток.
• Кабель, разъёмы, целостность экрана, качество контакта и уровень питающего напряжения.
• Соответствие настроек интерфейса и параметров масштаба требованиям ПЛК.
• Надёжность крепления и величину зазора; устраните люфты и перекос.

Своевременное обслуживание и корректный монтаж существенно продлевают срок службы датчика позиционирования Leuze BPS 304i SM 100 D H и сохраняют точность измерений на протяжении всего жизненного цикла оборудования.
