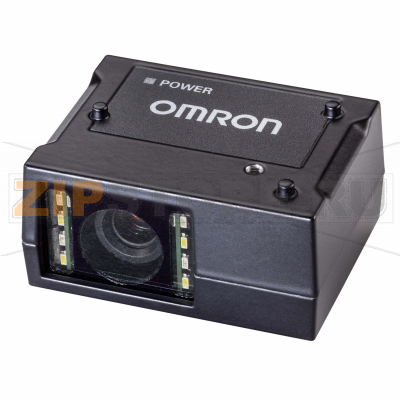

Система технического зрения Omron F320-F064M12M-NNV

Описание товара

Omron F320-F064M12M-NNV — компактная смарт-камера для систем технического зрения, рассчитанная на стабильный контроль качества и идентификацию в потоке. Устройство ориентировано на задачи проверки присутствия и геометрии, считывания кодов и маркировки, измерений и позиционирования на конвейере. В связке с AutoVISION и Visionscape камера позволяет быстро запускать типовые проекты с последующим расширением до более сложной логики без смены аппаратной платформы. Монохромная матрица и глобальный затвор обеспечивают предсказуемое изображение движущихся объектов, а внутренняя подсветка упрощает внедрение там, где нет места для внешних источников света.

Оптика со средним углом и фиксированной дистанцией фокусировки оптимальна для стабильных задач с постоянным расстоянием до объекта. Такая конфигурация снижает влияние ошибки оператора и вибраций, упрощает повторяемость настройки и уменьшает время на пусконаладку. Корпус и компоновка разъемов ориентированы на интеграцию в шкафы и закрытые участки производственной линии, где требуется аккуратная прокладка Ethernet/RS‑232 и USB для обслуживания.

Назначение и применение

Смарт-камера F320 ориентирована на контроль сборки, упаковки, фармацевтические и электронные линии, где важны повторяемость, устойчивость к смазкам и незначительным отражениям, а также возможность дистанционной диагностики. Использование программных инструментов AutoVISION/Visionscape покрывает распознавание меток, сравнение шаблонов, измерение расстояний, проверку ориентации и читаемость 1D/2D кодов.

Подключение и интеграция

Передача данных и управление реализуются через стандартные интерфейсы, что облегчает связь с ПЛК, панелями оператора и MES. Сценарии пуска: статическая или внешняя триггерная съемка, управление подсветкой из проекта, возврат результатов по Ethernet/RS‑232, сервисное подключение по USB для обновления прошивки и выгрузки журналов. Возможна сегрегация трафика инспекции и администрирования в отдельных VLAN.

Признаки неисправности

• Снижение резкости или невозможность получить стабильное фокусное изображение при сохранении исходной дистанции.
• Появление «мертвых» пикселей, полос, пятен, внезапные перепады экспозиции, заметный рост шума.
• Неравномерная работа внутренней подсветки: мигание, провалы яркости, перегрев при кратковременной работе.
• Потеря связи по Ethernet/RS‑232, частые разрывы соединения, зависания при отдаче кадров.
• Ошибки в AutoVISION/Visionscape, сбои загрузки проектов, самопроизвольные перезагрузки.

Типичные причины поломок

• Механические удары, чрезмерная вибрация, деформация крепления, приводящие к смещению оптики.
• Загрязнение защитного окна пылью, масляным туманом, аэрозолями, следами чистящих жидкостей.
• Попадание влаги или конденсата при работе вне допустимых условий помещения.
• Перенапряжение и наводки на линиях питания и связи, нарушение экранирования и заземления.
• Деградация светодиодов при длительной непрерывной работе на максимальной яркости и высокой температуре.
• Неправильная укладка кабелей, заломы и растяжение у разъемов, повреждение портов.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту оптического окна: используйте безворсовые салфетки и изопропиловый спирт (до 70%), не применяйте абразивы.
• Обеспечьте стабильное крепление и демпфирование вибраций; соблюдайте регламентную дистанцию до объекта.
• Следите за температурным режимом и вентиляцией; избегайте работы в условиях пыли и влаги без защитного кожуха.
• Регулярно проверяйте состояние кабелей и фиксацию разъемов, не допускайте натяжения и перегибов у входов.
• Планово очищайте камеру и проводите проверку проекта: контроль экспозиции, гистограммы, допусков инструментов.
• Резервируйте и документируйте версии проектов в AutoVISION/Visionscape, ведите журнал изменений.
• Периодически проверяйте качество связи: задержки, потери пакетов, наличие ошибок в логах.

Диагностика

• Сделайте тестовый снимок эталонного объекта и оцените резкость/контраст по всему полю.
• Проверьте работу подсветки в ручном режиме и отклик инструментов в проекте.
• Проведите сетевую диагностику (ping, скорость линка), проверьте параметры порта и питание.
• Изучите журналы AutoVISION/Visionscape на предмет ошибок драйверов, памяти и связи.
• Сравните текущие результаты с сохраненными эталонами; при отклонениях выполните повторную калибровку.

Смарт-камера F320, 1.2 МП монохром, средний угол, фиксированный фокус 64 мм, без наружной подсветки, AutoVISION+Visionscape, RS-232, Ethernet по USB, IP40
