Система технического зрения Omron F320-F102W50C-NNV

Описание товара

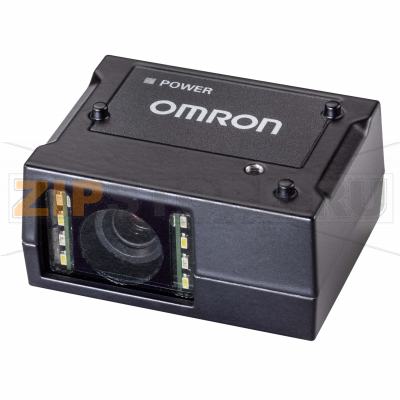

Система технического зрения Omron F320-F102W50C-NNV — компактная смарт-камера для автоматизации инспекционных и идентификационных задач на производственных линиях. Устройство объединяет в одном корпусе датчик изображения, вычислительный модуль и оптику, что упрощает внедрение и сокращает время пуско-наладки. Поддержка AutoVISION и Visionscape позволяет быстро создавать проекты базового уровня и расширять их до продвинутых алгоритмов контроля без смены аппаратной платформы. Интерфейсы связи предназначены для интеграции с ПЛК, промышленными сетями и ИТ-системами, а внутренняя подсветка обеспечивает базовую подсветку зоны контроля.

Omron F320-F102W50C-NNV применяют для проверки комплектности, считывания кодов, идентификации маркировки, измерений и обнаружения дефектов на конвейерах. Фиксированная рабочая дистанция и широкоугольная оптика хорошо подходят для контроля объектов на малом расстоянии при ограниченном пространстве монтажа. При движущихся объектах важно корректно настроить триггеринг и выдержку, чтобы исключить смаз и геометрические искажения, характерные для построчного считывания.

Типовые задачи

• Проверка наличия/отсутствия деталей и их правильной ориентации.
• Оптические измерения, допусковый контроль геометрии и положения.
• Считывание 1D/2D кодов, OCR/OCV и верификация маркировки.
• Контроль печати, этикеток, соответствия артикулов.
• Выявление поверхностных дефектов и загрязнений.
• Навигация и позиционирование в роботизированных станциях.

Монтаж и эксплуатация

• Жестко закрепляйте камеру на виброустойчивом кронштейне с соблюдением рабочей дистанции и зоны обзора.
• Настройте экспозицию, усиление и подсветку под фактическое освещение; для сложных сцен используйте внешние источники света и фильтры.
• Организуйте корректный триггеринг (датчики, энкодер) и синхронизацию с линией.
• Разделяйте промышленные и ИТ-сети, применяйте экранированные кабели, обеспечивайте разгрузку натяжения на разъемах.
• Сохраняйте и документируйте версии проектов AutoVISION/Visionscape, используйте резервное копирование.

Причины поломок

• Механические удары, вибрация, падения, приводящие к повреждению оптики и платы.
• Попадание пыли и влаги сверх допустимого уровня (класс защиты корпуса ограничен для «чистых» помещений).
• Неправильное питание, броски напряжения, ошибки в распиновке и подключении I/O.
• Перегрев из‑за недостаточной вентиляции, близости к источникам тепла, работы за пределами диапазона окружающей среды.
• Статическое электричество, отсутствие заземления, наводки от силового оборудования.
• Износ или загрязнение оптического окна/линзы, деградация светодиодов подсветки.
• Повреждение кабелей, переломы жил, ослабление разъемов.

Как понять, что запчасть вышла из строя

• Камера не определяется в AutoVISION/Visionscape, отсутствует связь по Ethernet/USB/RS‑232.
• Самопроизвольные перезагрузки, потеря соединения, ошибки загрузки проекта.
• Сильные шумы, полосы, «мертвые» пиксели, периодические артефакты в изображении.
• Невозможность получить резкое изображение при сохранении штатной геометрии установки.
• Встроенная подсветка не включается или работает нестабильно.
• Повышенный нагрев корпуса, запах перегрева, изменения цвета/помутнение окна.
• Некорректные результаты измерений при неизменных условиях, дрейф калибровки.

Рекомендации по уходу и профилактике

• Регулярно очищайте оптическое окно воздуходувкой и безворсовой салфеткой с мягким средством для оптики.
• Проверяйте целостность кабелей, надежность фиксации разъемов и при необходимости используйте фиксаторы.
• Обеспечьте защиту от перенапряжений (ИБП, сетевые фильтры, грамотное заземление).
• Следите за температурой окружающей среды и вентиляцией; исключайте работу в условиях конденсации.
• Периодически проверяйте и обновляйте прошивку согласно рекомендациям производителя; делайте бэкапы проектов.
• Применяйте защитные кожухи и экраны в запыленных зонах, исключайте контакт с влагой и химическими средами.
• Проводите регламентную перекалибровку и контроль стабильности результатов по эталонам.

Смарт-камера F320, 5 МП цветная, широкий угол, фиксированный фокус 102 мм, без наружной подсветки, AutoVISION+Visionscape, RS-232, Ethernet по USB, IP40
