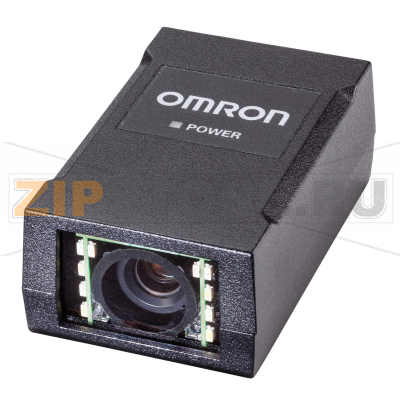

Система технического зрения Omron F330-F102M03M-NNA

Описание товара

Смарт-камера Omron F330-F102M03M-NNA — компактное решение для задач технического зрения на производстве, ориентированное на быструю настройку, стабильную работу и удобную интеграцию в действующие линии. Устройство подходит для контроля присутствия и отсутствия компонентов, проверки сборки, идентификации и позиционирования изделий, измерений и финального контроля качества. Конфигурирование и создание проектов выполняются через AutoVISION, что упрощает ввод в эксплуатацию и снижает требования к программированию.

Оптика с фиксированным фокусом обеспечивает воспроизводимые результаты при работе на заданном рабочем расстоянии. Монохромный сенсор стабильно распознает контрастные признаки и метки даже при сложных поверхностях, а встроенные светодиоды исключают необходимость в отдельной наружной подсветке в типовых сценариях. При повышенных требованиях к равномерности или яркости можно предусмотреть внешнее освещение как отдельный узел системы.

Интерфейс Ethernet с поддержкой PoE сокращает количество кабелей и упрощает монтаж, а сетевые протоколы позволяют подключать Omron F330-F102M03M-NNA к промышленным контроллерам и верхнему уровню. Передача результатов, событий и статистики помогает отслеживать стабильность процесса и оптимизировать производственные параметры.

Типовые области применения: упаковка и маркировка, сборка электроники и приборов, машиностроение, контроль комплектующих, инспекция геометрии, проверка наличия этикеток и печати, верификация правильности ориентации и сборки.

Как понять, что узел вышел из строя

• Камера не обнаруживается в AutoVISION, отсутствует связь по сети при исправном кабеле и источнике PoE.
• Периодические обрывы соединения, самопроизвольные перезагрузки.
• Невозможно получить резкое изображение на штатной дистанции, появляются полосы, шумы, «горячие» или «мертвые» пиксели.
• Встроенная подсветка не загорается или светит неравномерно.
• Снижение стабильности распознавания без изменений на линии, частые ошибки триггера и обработки.
• Повышенный нагрев корпуса, падение частоты обработки.

Возможные причины поломок

• Перенапряжение по питанию или PoE, электростатический разряд, некорректные инжекторы и коммутаторы.
• Механические удары и вибрации, смещение крепления, повреждение или загрязнение оптики.
• Работа вне допустимых условий: пыль, масляный туман, конденсат, повышенная влажность; уровень защиты корпуса не предназначен для агрессивной среды и мойки.
• Неисправность или деградация светодиодов подсветки.
• Ошибки конфигурации, повреждение файлов проекта, несовместимость версий программного обеспечения.

Рекомендации по уходу и эксплуатации

• Жестко фиксируйте камеру на виброустойчивом кронштейне; не допускайте ударных нагрузок.
• Регулярно очищайте защитное стекло и объектив: сначала продувка грушей, затем безворсовая салфетка и изопропиловый спирт. Не тереть всухую и не использовать абразивы.
• Исключайте прямой солнечный свет в объектив и бликующие источники.
• Используйте экранированные промышленные кабели, соблюдайте радиус изгиба, фиксируйте разъемы от натяжения.
• Применяйте совместимые источники PoE с необходимым запасом по мощности; избегайте «пассивного» PoE.
• Создавайте резервные копии проектов AutoVISION, документируйте версии; обновляйте прошивку только из официальных источников.
• Контролируйте температуру и запыленность; при необходимости применяйте защитные кожухи и внешнее освещение как отдельный модуль.

Быстрая диагностика

• Проверьте индикацию линка на порту, замените кабель и порт/инжектор, измерьте выход PoE.
• Подключите камеру напрямую к ПК через отдельный коммутатор, задайте статический IP в одной подсети.
• Загрузите тестовый проект, выполните сброс к заводским параметрам (предварительно сохраните конфигурацию).
• Проверьте изображение без фильтров и агрессивной подсветки; оцените наличие дефектных пикселей.
• При аппаратных признаках дефекта — направьте устройство в сервисный центр.

Смарт-камера F330, 0.3 МП монохром, средний угол, фиксированный фокус 102 мм, без наружной подсветки, AutoVISION, Ethernet TCP/IP, PoE, IP40
