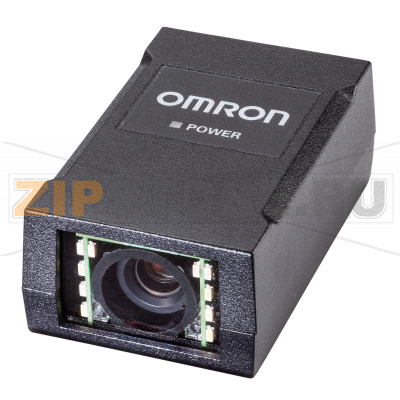

Система технического зрения Omron F330-F190M03M-NNS

Описание товара

Omron F330-F190M03M-NNS — компактная смарт-камера для задач технического зрения, ориентированная на стабильный контроль простых и среднесложных операций на производстве. Модель подходит для проверки наличия/отсутствия компонентов, контроля ориентации, сопоставления по образцу, подсчета объектов и базовых измерений. Конфигурирование выполняется через AutoVISION Sensor — интуитивное ПО, позволяющее быстро создавать проекты проверки, настраивать инструменты анализа изображения и обмен данными с оборудованием линии. Благодаря питанию по PoE и промышленным протоколам камера упрощает монтаж и интеграцию с ПЛК и системами верхнего уровня.

Смарт-камера F330 ориентирована на стабильность и повторяемость: фиксированная оптика и заводская юстировка обеспечивают неизменную геометрию поля зрения без риска «уплывания» настройки. Встроенная подсветка позволяет работать в типовых условиях без внешних светильников, а глобальный затвор исключает смазывание при движении объектов. Для подключения к сети и обмена результатами контроля используется Ethernet; присутствует поддержка промышленного протокола и питание по «витой паре», что снижает количество кабелей и ускоряет ввод в эксплуатацию.

AutoVISION Sensor предлагает набор базовых инструментов: пороговая сегментация, поиск по шаблону, анализ контрастов и границ, подсчет и проверка по зонам. Типовые сценарии применения — контроль сборки, присутствие этикеток и пломб, верификация формы и расположения, детекция дефектов на однотонных поверхностях. Результаты проверки передаются в ПЛК и в MES/SCADA, возможна передача статусов и численных параметров для последующей трассировки.

Причины возможных неисправностей

• Загрязнение или механическое повреждение оптики, износ или помутнение защитного окна.
• Перегрев из‑за плохой вентиляции, близости источников тепла или работы за пределами допустимого диапазона температуры.
• Перенапряжение и импульсные помехи в линии PoE, отсутствие заземления и защиты от перенапряжений.
• Попадание пыли и аэрозолей сверх класса защиты, конденсат при перепадах температуры (IP40 требует сухого чистого окружения).
• Длительная вибрация и удары, ослабление крепежа и смещение камеры относительно зоны контроля.
• Деградация встроенной подсветки при превышении рабочего цикла или температурных норм.
• Повреждение сетевых/сигнальных кабелей, плохие коннекторы, обрывы экрана.
• Сбой или износ энергонезависимой памяти (редко, при частых перезаписях проектов).

Как понять, что узел вышел из строя

• Камера не определяется в сети, отсутствует линк/активность по Ethernet или не принимает питание по PoE.
• Нестабильное соединение: частые разрывы, потеря пакетов, задержки, зависания интерфейса.
• Резкое увеличение шумов, появление вертикальных/горизонтальных полос, «горячие» пиксели на изображении.
• Сильное снижение контраста и резкости, неравномерность освещения, мерцание или отказ внутренней подсветки.
• Непредсказуемые ошибки распознавания при неизменных условиях, «плавание» результатов.
• Самопроизвольные перезагрузки, невозможность сохранить/загрузить проект в AutoVISION.
• Механические повреждения корпуса, следы коррозии, микроцарапины на окне оптики.

Рекомендации по уходу и эксплуатации

• Обеспечьте стабильное питание PoE от источника, соответствующего стандарту, с защитой от перенапряжений и корректным заземлением.
• Используйте экранированные промышленные Ethernet‑кабели, соблюдайте радиус изгиба, разгрузку натяжения и фиксацию кабельных вводов.
• Монтаж на жестком основании с антивибрационными элементами; периодически проверяйте крепеж и юстировку зоны контроля.
• Содержите оптику в чистоте: очищайте защитное окно безворсовыми салфетками с изопропиловым спиртом; не используйте абразивы.
• Исключите работу в запыленной/влажной среде без дополнительного кожуха, выдерживайте температурный режим производителя.
• Настройте стабильное освещение объекта; избегайте бликов и перепадов яркости, поддерживайте повторяемость условий съемки.
• Регулярно архивируйте проекты AutoVISION, фиксируйте версии, планово обновляйте прошивку и ПО после тестирования.
• Проводите профилактический осмотр не реже 1 раза в квартал: состояние окон, подсветки, кабелей, журналов ошибок и показателей сети.

Смарт-камера F330, 0.3 МП монохром, средний угол, фиксированный фокус 190 мм, без наружной подсветки, AutoVISION Sensor, Ethernet TCP/IP, PoE, IP40
