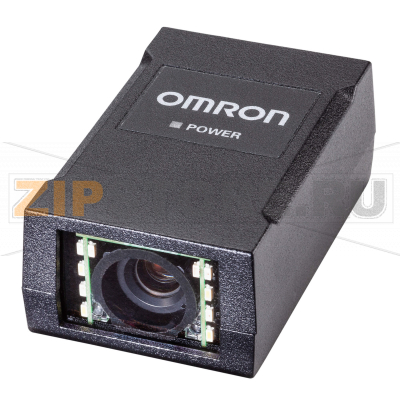

Система технического зрения Omron F330-F190W03M-NNA

Описание товара

Система технического зрения Omron F330-F190W03M-NNA — компактная смарт-камера промышленного класса для решения задач контроля качества, идентификации и измерений на конвейерах и автоматизированных линиях. Монокамера с широким углом обзора и фиксированным фокусом рассчитана на стабильную работу при постоянной дистанции установки. Глобальный затвор и чувствительный сенсор дают четкое изображение движущихся объектов без смаза, что важно при высоких скоростях транспортера. Встроенная подсветка упрощает запуск, а при сложных поверхностях и больших рабочих расстояниях допускается подключение внешнего света. Конфигурирование выполняется в среде AutoVISION с набором инструментов для типовых задач: проверка присутствия/отсутствия, сопоставление формы и положения, чтение штрихкодов и двумерных кодов, оценка целостности маркировки, базовые измерения и сортировка.

Модель Omron F330-F190W03M-NNA интегрируется в сеть предприятия через стандартные интерфейсы и поддерживает питание по Ethernet, что снижает количество кабелей и ускоряет монтаж. Камера предназначена для чистых производственных зон; при работе в запыленных или влажных помещениях рекомендуется установка в защитный кожух и применение контролируемого освещения. Жесткая виброустойчивая фиксация на требуемой дистанции обеспечивает повторяемость результатов и уменьшает время перенастройки линии.

Области применения

• Проверка сборки и целостности упаковки, контроль этикеток и штрихкодов.
• Контроль наличия компонентов и правильности ориентации в электронике и приборостроении.
• Считывание DataMatrix/QR на деталях, отслеживание продукции и прослеживаемость партий.
• Простые измерения и сортировка по признаку «годен/негоден» на высокоскоростных линиях.

Как понять, что узел/камера вышла из строя

• Камера не определяется в сети, отсутствует соединение по Ethernet или питание PoE, индикация не активна.
• Черный кадр, сильное мерцание или полосы на изображении, появление «битых» строк/пикселей, заметный рост шума.
• Нестабильная частота кадров, самопроизвольные перезагрузки, перегрев корпуса.
• Не включается встроенная подсветка при правильной конфигурации, срабатывание триггера без захвата кадра.
• Резкое ухудшение резкости при неизменной механике: не фокусируется на штатной дистанции, изображение «плывет».

Распространенные причины неисправностей

• Перенапряжения и броски по сети/PoE, электростатические разряды, отсутствие заземления.
• Механические удары и вибрации, смещение или ослабление крепежа.
• Перегрев из‑за плохого теплоотвода или размещения рядом с источниками тепла.
• Попадание пыли и влаги в условиях, не соответствующих степени защиты корпуса.
• Загрязнение защитного окна/оптики, следы масел и моющих средств.
• Повреждение или износ разъема Ethernet, чрезмерное натяжение кабеля.
• Ошибки при обновлении прошивки, некорректные настройки экспозиции/подсветки.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту оптики: сдувайте пыль сжатым воздухом, очищайте безворсовой салфеткой и мягким средством для оптики. Не используйте абразивы и агрессивные растворители.
• Обеспечьте стабильную рабочую дистанцию и жесткое крепление. Регулярно проверяйте затяжку кронштейнов и отсутствие люфтов.
• Соблюдайте температурный режим и организуйте теплоотвод. Избегайте закрытых ниш без циркуляции воздуха.
• Используйте экранированные сетевые кабели, разгружайте разъемы от натяжения, применяйте ИБП и сетевую грозозащиту.
• Планово очищайте или заменяйте диффузоры/светорассеиватели подсветки, контролируйте равномерность освещения сцены.
• Регулярно сохраняйте резервные копии проектов AutoVISION, ведите журнал изменений настроек и результатов контроля.
• При эксплуатации во влажной/пыльной среде используйте защитные кожухи с соответствующей степенью защиты и внешнюю подсветку.
• Периодически проверяйте качество изображения на эталонной мишени, контролируйте резкость и контраст.

Перед заменой Omron F330-F190W03M-NNA экспортируйте конфигурацию из AutoVISION, а после установки идентичной модели восстановите проект и выполните контрольный прогон. Соблюдение условий питания, окружающей среды и регламента обслуживания обеспечивает стабильность распознавания и минимизирует простои линии.

Смарт-камера F330, 0,3 МП, монохром, широкий угол, фиксированный фокус 190 мм, без наружной подсветки, AutoVISION, Ethernet TCP/IP, PoE, IP40
