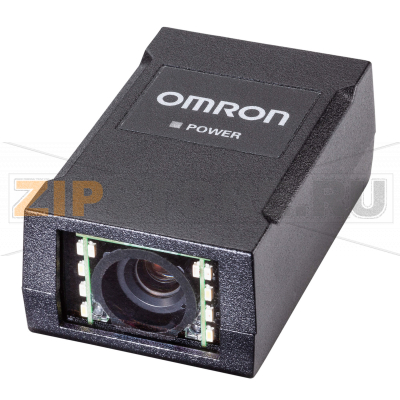

Система технического зрения Omron F330-F190W12M-NNA

Описание товара

Omron F330-F190W12M-NNA — компактная смарт-камера для задач технического зрения с монохромной матрицей и широкоугольной оптикой, ориентированная на стабильный контроль качества, позиционирование и идентификацию на производстве. Устройство рассчитано на работу в составе сетевой инфраструктуры предприятия и поддерживает типовые протоколы обмена данными для интеграции в линии и стенды. Программная платформа AutoVISION упрощает настройку типовых приложений: измерение, проверка наличия и положения объектов, распознавание контрастных меток, проверка сборки и контроль дефектов при фиксированном расстоянии фокусировки.

Фиксированный фокус на 190 мм обеспечивает повторяемость результатов в средах, где рабочее расстояние стабильно, например, на конвейерах и в ячейках с жесткой геометрией. Широкий угол удобно применять для захвата зоны контроля без изменения механики, при этом монохромная матрица дает высокую чувствительность к контрасту и предсказуемость обработки. Встроенная подсветка уменьшает число внешних компонентов и ускоряет ввод в эксплуатацию, а питание по PoE оптимизирует прокладку кабелей и снижает вероятность ошибок разводки.

Интеграция смарт-камеры F330 в сеть предприятия осуществляется через Ethernet TCP/IP; обмен с контроллерами и системами верхнего уровня поддерживается стандартными протоколами. Настройка и обслуживание выполняются через ПО или веб-интерфейс, что облегчает удаленный доступ, диагностику и поддержку. В типовом сценарии конфигурация включает выбор задачи, определение областей интереса, настройку экспозиции и порогов срабатывания, после чего алгоритм работает автономно.

Признаки неисправности

• Падение резкости изображения при неизменном расстоянии до объекта, появление выраженного шума или полос, «битые» пиксели в постоянных позициях кадра.
• Нестабильная экспозиция, периодическое «пересвечивание» или затемнение без изменений условий освещения.
• Ошибки соединения по сети: потеря пинга, разрывы передачи кадров, невозможность подключиться к веб-интерфейсу при исправном кабеле.
• Системные сообщения об ошибках в AutoVISION, зависания при сохранении/загрузке проектов, самопроизвольные перезапуски.
• Недостаточная яркость встроенной подсветки по сравнению с исходным состоянием, мерцание или неравномерность света.

Наиболее частые причины поломок

• Загрязнение оптики и окна камеры пылью, маслом, аэрозолями, что приводит к снижению контраста и мыленности.
• Превышение допустимых условий эксплуатации для класса IP40: попадание влаги, конденсат, работа в агрессивной атмосфере.
• Перегрев из-за плохой вентиляции, близости источников тепла, плотной компоновки в шкафу без отвода тепла.
• Проблемы с электропитанием PoE: недостаточная мощность на порту коммутатора/инжектора, импульсные помехи, броски напряжения.
• Механические воздействия: вибрации, удары, нарушение юстировки крепления, перегиб или повреждение кабелей.
• Некорректные обновления прошивки, некорректное завершение записи конфигурации.

Как понимать, что запчасть вышла из строя

• Камера не определяется в сети при заведомо исправном PoE-порту и кабеле, индикаторы питания не активны.
• Стойкая ошибка сенсора: кадры не формируются, в логах фиксируются аппаратные сбои.
• Невозможность удерживать настройку экспозиции или частоты кадров при стандартных сценах.
• Полная деградация или отказ встроенной подсветки, отсутствует реакция на команды включения.
• Не проходящие самотесты после холодного старта, критические ошибки ПО, не устраняемые сбросом к заводским параметрам.

Рекомендации по уходу и эксплуатации

• Содержите оптику и защитное окно в чистоте: мягкая безворсовая салфетка и изопропиловый спирт, без абразивов и сильных растворителей.
• Соблюдайте требования IP40: исключайте попадание влаги и конденсата, применяйте кожухи или экраны в пыльных зонах.
• Обеспечьте стабильный тепловой режим: вентиляция, отступы от источников тепла, мониторинг температуры.
• Планируйте питание: используйте PoE-коммутаторы/инжекторы с достаточным бюджетом, ставьте грозозащиту и фильтрацию помех.
• Фиксируйте камеру на жестком основании, применяйте разгрузку кабелей от натяжения и изгибов малого радиуса.
• Регулярно проверяйте яркость и равномерность подсветки; при падении освещенности корректируйте экспозицию или добавляйте внешнюю подсветку через отдельный контроллер.
• Создавайте резервные копии проектов AutoVISION, обновляйте прошивку согласно рекомендациям производителя после тестирования на стенде.
• Периодически проводите контрольные снимки эталонных объектов для отслеживания дрейфа качества изображения.

Применение Omron F330-F190W12M-NNA целесообразно в сборочных линиях, упаковке, логистике, при верификации маркировки и измерениях с фиксированным рабочим расстоянием. При необходимости расширения зоны обзора выбирайте соответствующую механическую компоновку и экранирование от внешней засветки. Соблюдение рекомендаций по уходу и условиям эксплуатации позволит поддерживать стабильность алгоритмов и продлить срок службы камеры.
