Система технического зрения Omron FHV7H-M004-H19-W

Каталожный номер FHV7H-M004-H19-W
Узнать цену
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

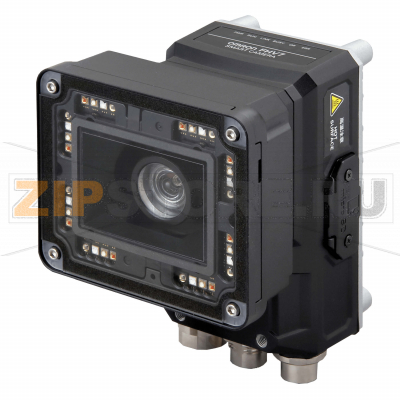

Система технического зрения Omron FHV7H-M004-H19-W — компактный интеллектуальный модуль для построения надежного контроля качества на производственных линиях. Камера объединяет оптику с автофокусом, интегрированную подсветку и инструменты обработки изображений, что упрощает внедрение и ускоряет запуск. Монохромная матрица обеспечивает стабильную контрастность и повторяемость измерений на широком спектре поверхностей, а жидкостный объектив позволяет быстро перестраивать фокус без механического износа. Поддержка промышленных сетей облегчает интеграцию с ПЛК и системами верхнего уровня, а дистанционная настройка сокращает время переналадки под разные изделия.

Omron FHV7H-M004-H19-W рассчитана на задачи инспекции присутствия/отсутствия, проверки геометрии, распознавания символов, считывания 1D/2D-кодов, анализа поверхности и позиционирования. Инструменты сопоставления с эталоном и измерения позволяют точно фиксировать отклонения в реальном времени, интегрированная подсветка обеспечивает воспроизводимость съемки, а глобальный затвор исключает смазывание быстро движущихся объектов. Набор коммуникаций пригоден для передачи результатов, сигналов OK/NOK и статистики производительности в существующую архитектуру управления.

Области применения

  • Контроль маркировки, штрих- и DataMatrix-кодов на упаковке.
  • Проверка сборки узлов в электронике и приборостроении.
  • Измерение геометрии и допусков в машиностроении и автокомпонентах.
  • Дефектоскопия поверхности и проверка комплектности в фармацевтике и пищевой промышленности.

Типичные причины неисправностей

  • Загрязнение объектива или защитного окна пылью, маслом, аэрозолями; снижение контраста и стабильности автофокуса.
  • Перегрев из-за недостаточной вентиляции, близости источников тепла или превышения допустимых условий эксплуатации.
  • Пиковые помехи и просадки питания, некорректное заземление, электростатические разряды.
  • Механические воздействия: вибрации, удары, натяжение кабелей и износ разъемов.
  • Попадание влаги или агрессивных химических веществ; деградация подсветки со временем.
  • Сбой жидкостного объектива при длительной работе на предельных режимах или вследствие перегрева.
  • Повреждение или вырождение пикселей сенсора, программные сбои конфигурации.

Как понять, что узел вышел из строя

  • Объектив/автофокус: камера «качает» фокус и не фиксирует резкость, резкость уходит при стабильных условиях, фокусировка недоступна по всему диапазону.
  • Сенсор: появление полос, случайных шумовых пятен, «горячих» пикселей, искажения геометрии, резкое падение отношения сигнал/шум.
  • Подсветка: мерцание, неравномерность яркости, локальные затемнения, сильный нагрев источника света.
  • Коммуникации: периодические потери связи, таймауты по протоколам, рост задержек обмена, ошибки при загрузке/сохранении задач.
  • Срабатывание триггера/синхронизация: пропуски кадров, нестабильная экспозиция при неизменном внешнем триггере.
  • Электроника: самоперезапуски, индикация ошибок на панели, невозможность загрузки проекта после подачи питания.
  • Кабели и разъемы: чувствительность к касанию, периодические отказы при вибрации, изломы и повреждения оболочки.

Рекомендации по уходу и эксплуатации

  • Соблюдайте условия температуры и влажности и требования к питанию, указанные в паспорте изделия; обеспечьте вентиляцию и отвод тепла.
  • Проводите регулярную чистку оптики: используйте безворсовые салфетки и изопропиловый спирт высокой чистоты, избегайте абразивов и сильных растворителей.
  • Не прикасайтесь к переднему стеклу объективов руками; храните защитные крышки и устанавливайте их при длительных простоях.
  • Фиксируйте кабели, выдерживайте минимальные радиусы изгиба, применяйте экранированные линии и качественное заземление для снижения помех.
  • Периодически проверяйте равномерность подсветки и актуализируйте калибровку; при снижении яркости корректируйте экспозицию или заменяйте источник света.
  • Ведите резервное копирование проектов и настроек; обновляйте прошивку в плановом порядке после тестирования на стенде.
  • Проверяйте состояние разъемов и уплотнений, своевременно заменяйте изношенные кабели и крепеж.

Технические характеристики

Количество пикселей0,4 МП
Камера с объективом
Порты связиEtherNet/IP, Ethernet TCP/IP, PROFINET Slave, последовательный RS-232C
Опции связиEtherCAT Slave
Фокусное расстояние19 мм
Дистанция фокусировки202–1050 мм
Автофокус
Семейство камерFHV
Тип камерыМонохромная
Частота кадров430 к/с
ПодсветкаБелый светодиод
Ширина изображения720 пикселей
Высота изображения540 пикселей
Размер пикселя6,9 мкм
Тип затвораГлобальный
Формат сенсора1/2.9"
Тип сенсораИное
Крепление объективаC-mount
Тип объективаЖидкостный
Класс оптикиН/Д

Характеристики

Производитель Omron
Тип запчасти Камера



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Система технического зрения Omron FHV7H-M004-H19-W.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Система технического зрения Omron FHV7H-M004-H19-W на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
